红外线发射管的注意事项

发布时间:2020-04-14 16:32  作者:超毅电子  点击次数:

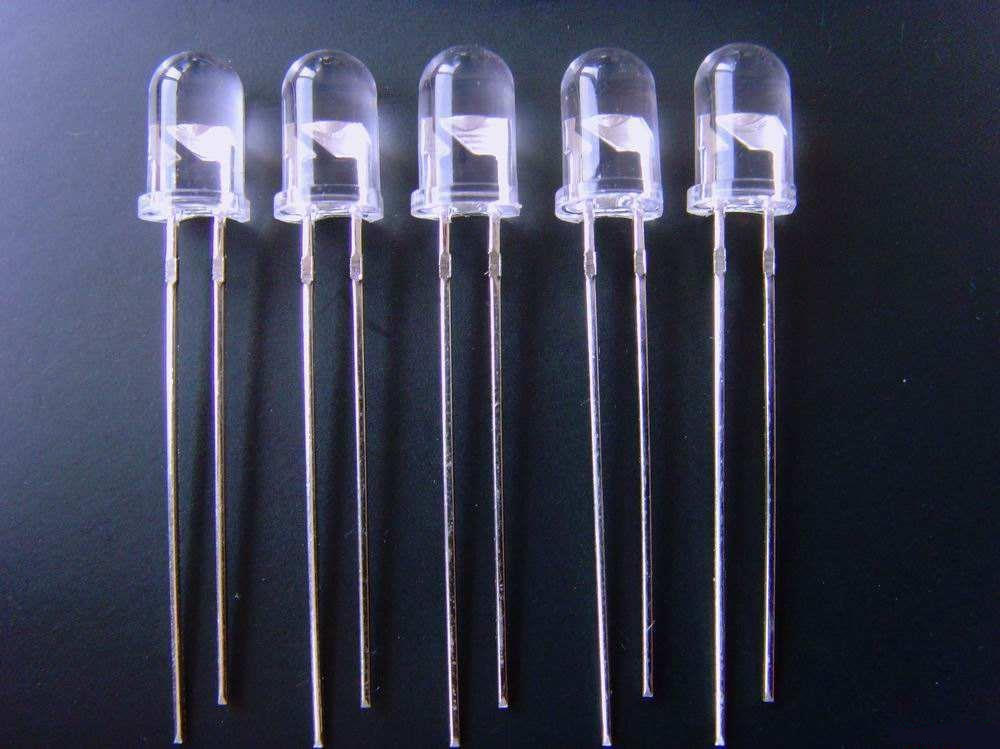

  红外线发射管属于二极管类,可以将电能转换成近红外光并能辐射出去的发光器件,红外线发射管的结构、原理与普通发光二极管相近,只是使用的半导体材料不同。红外发光二极管通常使用砷化镓、砷铝化镓等材料,采用全透明或浅蓝色、黑色的树脂封装。



    1、应保持清洁、完好状态,尤其是其前端的球面形发射部分既不能存在脏垢之类的污染物,更不能受到摩擦损伤,否则,从管芯发出的红外光将产生反射及散射现象,直接影响到红外光的传播。

    2、在工作过程中其各项参数均不得超过极限值,因此在代换选型时应当注意原装管子的型号和参数,不可随意更换。另外,也不可任意变更红外发射管的限流电阻。

    3、由于红外光波长的范围相当宽,故红外发发射管必须与红外接收管配对使用,否则将影响遥控的灵敏度,甚至造成失控。因此在代换选型时,要务必关注其所辐射红外光信号的波长参数。

    4、封装材料的硬度较低,它的耐高温性能更差,为避免损坏,焊点应当昼远离引脚的根部,焊接温度也不能太高,时间更不宜过长,最好用金属镊子夹住引脚的根部,以散热。引脚弯折开关的定型应当在焊接之前完成,焊接期间管体与引脚均不得受力。焊接后的器件引线割断,需冷却后进行。

    5、红外发射管的发光功率与光敏器件的灵敏度因封装而有角分布,使用时注意安装的指向调整,更换时亦应做相应调整。注意管子的极性,管子不要与电路中的发热元件靠近。
