光电耦合器的原理

更新时间 2019-12-23 16:28 阅读

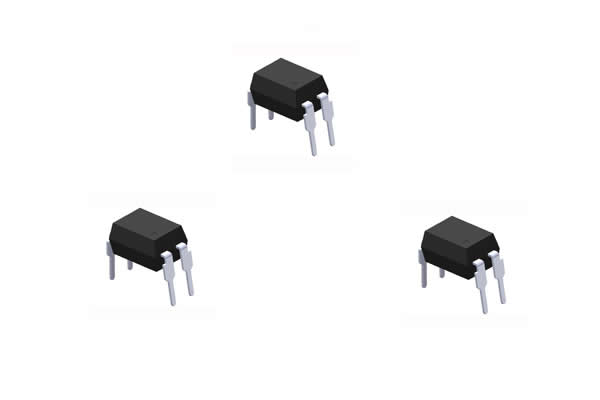

　　光耦，全称为光电耦合器，就是实现光和电转换的元器件，它具有体积小、使用寿命长、工作温度范围宽、抗干扰性能强等优点，但是它如何做到这些的呢?下面我来为大家介绍一下光电耦合器的原理吧~~~~

　　1.光耦原理—简介

　　光电耦合器(opticalcoupler，英文缩写为OC)，亦称光电隔离器或光耦合器，简称光耦。它是以光为媒介把输入端信号耦合到输出端，来传输电信号的器件，通常把发光器与受光器封装在同一管壳内，将它们的光路耦合在一起，当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号，传输信号的频率高等优点，在电路上获得了广泛的应用。

　　2.光耦原理—结构特点

　　光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管，使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。

　　光电耦合的主要特点如下：

　　1)输入和输出端之间绝缘，其绝缘电阻一般都大于10000MΩ，耐压一般可超过1kV，有的甚至可以达到10kV以上。

　　2)由于光接收器只能接受光源的信息，反之不能，所以信号从光源单向传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。

　　3)由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。

　　4)容易和逻辑电路配合。

　　5)响应速度快。光电耦合器件的时间常数通常在毫秒甚至微秒级。

　　6)无触点、寿命长、体积小、耐冲击。

　　3光耦原理

　　光耦有晶体管、达林顿、可控硅、磁效应管等多种输出形式。光电耦合器在传输信号的原理上与隔离变压器相同，但隔离变压器是依靠磁场的变化将信号或能量传递到副边，通常只能传递一定频率的交变信号;而光耦器件则是利用光路完成信息的传递，只要原边的发光二极管上有一定强度的电流流过(交流或直流)，就能通过光路将信息传递到副边的光敏二极管/三极管，实现信号的隔离性传递，传递的信号可以是交流信号，也可以是直流信号。
