红外接收头抗太阳光干扰的方法、失灵的原因分

更新时间 2019-04-23 16:01 阅读

　　随着红外线技术的成熟和应用越来越广泛，很多在室外用的产品也使用上了红外发射管和红外接收头作为遥控或数据传输方案的首选。但是由于室外的光线比较充足，特别是烈日当空的时候，红外接收器往往会失灵。

　　为了解决这个问题，超毅电子尝试去了解了比较多的资料，还跟一些客户交流过方案，基本解决方法如下

　　首先了解红外接收器失灵的原因：

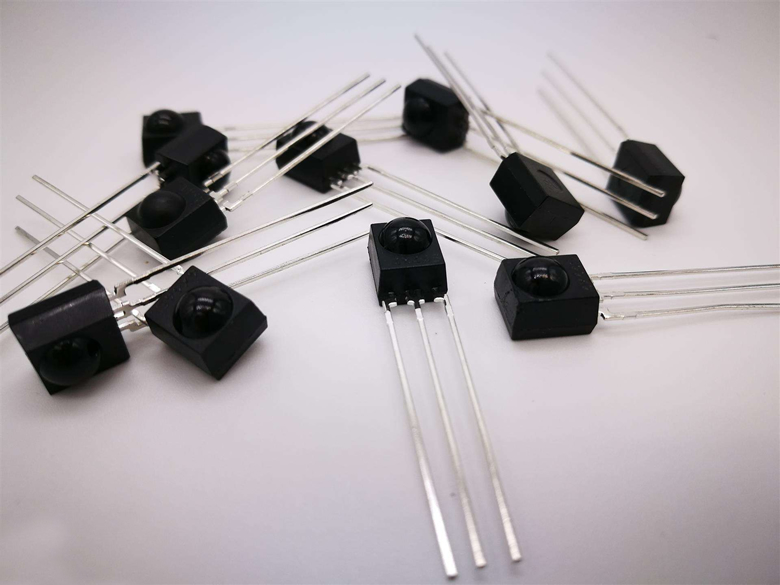

　　红外接收器的元器件一般有红外接收头（三个脚的那种，如图1所示）、红外接收管（三个脚的那种，也叫光敏二极管或三极管如图2所示），其他不常用的就不说了。在这些元器件里都有一种PD芯片，起到接收红外线的作用。关键就在这里了，红外接收的作用就是接收红外线，所以如果这个芯片出了问题的话，那么红外接收器就失灵了。而这个PD能接收一段宽范围波长的红外线，所以无论太阳光里的红外还是红外发射管发出的红外线，PD都可以接收。因此，在室外阳光明媚的时候，阳光是常亮的，红外接收器就会由于先接收了阳光里的红外线，PD的感光达到饱和状态，导致无法再接收红外发射管的红外线。

　　解决步骤：

　　1.使用抗光干扰能力强的红外接收头，如台湾亿光：IRM56384.IRM3638

　　2.使用940nm波长的红外发射管，因为红外接收头的最佳接收波长是940nm；

　　3.在发射端加载38KHZ的载波频率；

　　4.增加遮光罩，避免阳光直射红外接收头；

　　5.增加滤光片，把多余的光线滤掉，只允许940nm左右的光波进入红外接收头。
