血氧仪专用红外发射接收管｜脉搏血氧仪探针光电检测应用

血氧仪专用发射接收管主要用于脉搏血氧仪探针中的光电检测链路，可配合红光 LED、红外光 LED、光电二极管及环境光感应器件，实现指尖式、耳垂式等血氧检测探头的光信号发射与接收。选型时建议重点关注检测波长、接收灵敏度、环境光干扰、探头结构空间、光路匹配、电路放大与滤波设计等因素，具体参数以原厂规格书和样品测试结果为准。

一、产品与应用基础信息

二、血氧仪光电检测工作原理

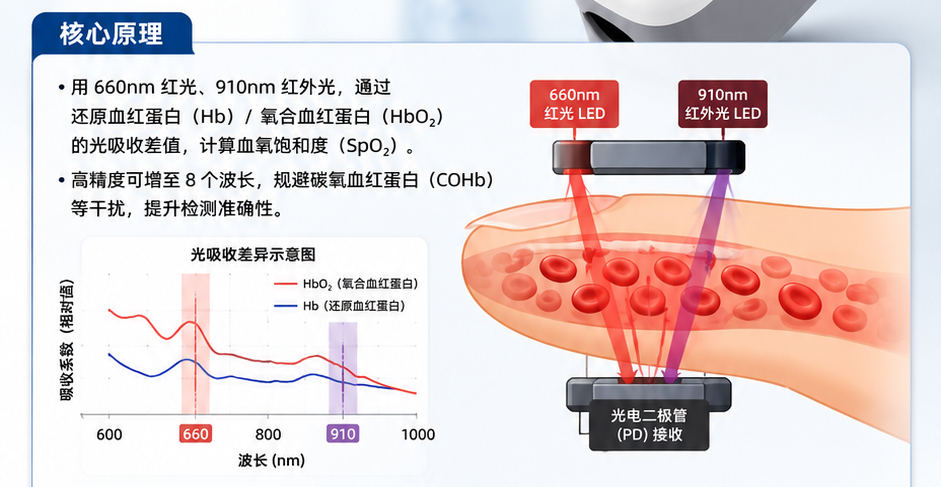

脉搏血氧仪通常利用不同波长光线在血液中的吸收差异进行检测。常见双波长方案会使用红光与红外光，通过发射端照射指尖或耳垂等部位，再由接收端采集透射或反射后的光电信号。

1. 红光检测：常见波长为 660nm，还原血红蛋白对该波段吸收较强。

2. 红外光检测：常见波长为 910nm，氧合血红蛋白对该波段吸收较强。

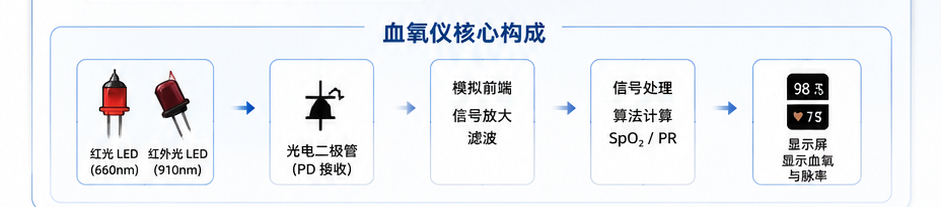

3. 信号采集：光电二极管或接收器件将光强变化转化为电信号，再经过滤波、放大和模数转换后交由主控处理。

4. 精度优化：部分高精度方案会增加更多波长，用于降低碳氧血红蛋白、环境光和个体差异等因素带来的干扰。

以上说明用于帮助理解血氧仪光电检测链路，具体检测算法、临床性能和成品认证要求应以整机厂家设计、测试和相关法规要求为准。

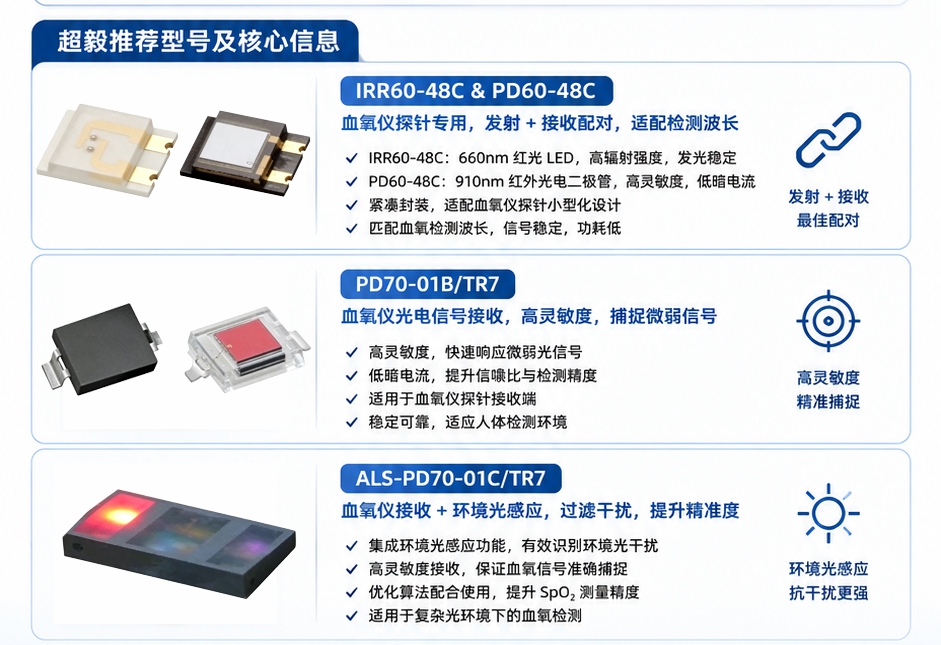

三、超毅推荐血氧仪专用发射接收管

四、产品特点

1. 适配血氧检测光路：推荐型号可围绕红光、红外光和光电接收链路进行选型，适合指尖式或耳垂式血氧探头结构。

2. 支持发射与接收配合：IRR60-48C 与 PD60-48C 可作为发射端与接收端配对参考，便于工程师进行光路匹配和样品验证。

3. 适合微弱光电信号采集：PD70-01B/TR7 可用于血氧仪光电接收端，帮助采集经过人体组织吸收后的光强变化信号。

4. 可考虑环境光干扰处理：ALS-PD70-01C/TR7 具备环境光感应方向，适合需要关注外界光干扰的血氧仪方案。

5. 选型需按实际项目确认：血氧仪对波长、接收灵敏度、光路结构、滤波放大、封装空间和算法设计都有要求，不建议只看型号直接替代。

五、典型应用场景

1. 指尖式脉搏血氧仪

在指尖式血氧仪中，发射端通常将红光与红外光照射到手指组织，接收端采集透射后的光电信号。选型时需要关注发射波长、接收灵敏度、探头结构遮光、电路噪声和整机算法匹配。

2. 耳垂式血氧检测探头

耳垂式探头空间较小，对器件封装、安装高度和光路对准要求较高。发射接收管需要与结构件、PCB位置和佩戴方式配合设计。

3. 便携式健康检测设备

在便携式血氧检测设备中，器件选型除了关注光电性能，也需要考虑功耗、结构空间、抗环境光干扰能力和批量供货稳定性。

4. 多波长血氧检测方案

部分高精度方案会增加更多检测波长，用于减少干扰因素。此类项目建议在前期确认光源波长组合、接收端响应范围和样品测试条件。

六、选型注意事项

1. 确认检测波长：血氧仪常见双波长为红光 660nm 与红外光 910nm，不同项目可能存在不同波长配置，需以整机方案和原厂规格书为准。

2. 确认发射端与接收端匹配：发射强度、接收灵敏度、光路距离和人体组织吸收后的剩余光强，会共同影响信号采集效果。

3. 确认探头结构空间：指尖夹、耳垂夹等结构会限制器件封装、安装高度、光路角度和遮光设计。

4. 关注环境光干扰：外界强光可能影响接收端信号，建议结合结构遮光、环境光检测器件和软件补偿方案处理。

5. 关注后级电路设计：血氧信号通常较弱，需要与滤波、放大、ADC采样和主控算法配合验证。

6. 采购前进行样品测试：血氧仪属于对稳定性要求较高的应用，不建议仅凭型号直接导入量产，应结合规格书和样品实测确认。

七、型号选择建议

八、相关应用方案建议

为了让产品页形成内部链接，可以在后台添加以下相关应用方案入口：

1. 脉搏血氧仪红光与红外光检测原理说明

2. 血氧仪光电二极管选型注意事项

3. 指尖式血氧仪探针光路设计注意事项

4. 血氧仪环境光干扰如何处理

5. 红光 660nm 与红外光 910nm 在血氧检测中的作用

九、常见问题 FAQ

Q1：血氧仪为什么需要红光 LED、红外光 LED 和光电二极管？

A：血氧仪需要通过不同波长光线在血液中的吸收差异采集信号。红光和红外光负责发射，光电二极管或接收器件负责接收经过人体组织后的光强变化，再由后级电路和算法进行处理。

Q2：IRR60-48C 与 PD60-48C 适合用在什么位置？

A：IRR60-48C 与 PD60-48C 可用于脉搏血氧仪探针中的红外发射与感光接收配对方案，适合指尖式、耳垂式血氧检测探头进行光路验证。

Q3：PD70-01B/TR7 在血氧仪中起什么作用？

A：PD70-01B/TR7 可用于血氧仪光电信号接收感应方向，帮助捕捉经过人体组织吸收后的微弱光电信号。具体是否适合项目，需要结合规格书和样品测试确认。

Q4：ALS-PD70-01C/TR7 为什么适合关注环境光干扰的血氧仪方案？

A：ALS-PD70-01C/TR7 具备环境光感应方向，可用于检测外界环境光变化，配合结构遮光和软件补偿，有助于提升信号采集稳定性。

Q5：血氧仪发射接收管能否直接替代其他型号？

A：不建议只看型号直接替代。替代选型需要对比波长、封装尺寸、发射强度、接收灵敏度、响应速度、电路设计和样品测试结果。

Q6：采购前需要确认哪些信息？

A：建议确认应用场景、目标波长、发射端与接收端组合、封装尺寸、数量、是否需要样品、是否需要规格书、交期要求以及是否需要工程选型建议。

十、资料与咨询

如需确认血氧仪专用发射接收管的规格书、库存、样品、报价或相近型号建议，可提供项目应用场景、目标波长、结构空间、数量需求和交期要求，由业务或技术人员协助选型。

· 资料支持：产品规格书 Datasheet、样品咨询、应用选型建议、相近型号确认。

· 供货说明：库存、价格、交期、样品和批量供货情况以业务确认为准。

· 合规说明：页面内容仅作为元器件选型参考，不作为成品血氧仪医疗性能或认证结果承诺。

十一、关于超毅电子

超毅电子是亿光代理商，从2000年开始代理亿光品牌，如今已有26年。 如需了解亿光红外发射管、光电二极管、环境光感应器件及相关血氧仪应用选型，可联系超毅电子提供具体需求，我们将根据项目参数协助确认合适型号。
