亿光光耦在大型家电中的应用与选型指南
更新时间 2025-10-30 15:11
阅读
光耦（光电耦合器）是以光为媒介传输电信号的器件，具有抗干扰能力强、工作稳定、无触点、使用寿命长和传输效率高等特点，能实现输入与输出端的电气隔离，确保安全与信号完整性。在家电领域，光耦广泛应用于电源控制、信号反馈、电路隔离等关键环节。
常用亿光光耦型号推荐

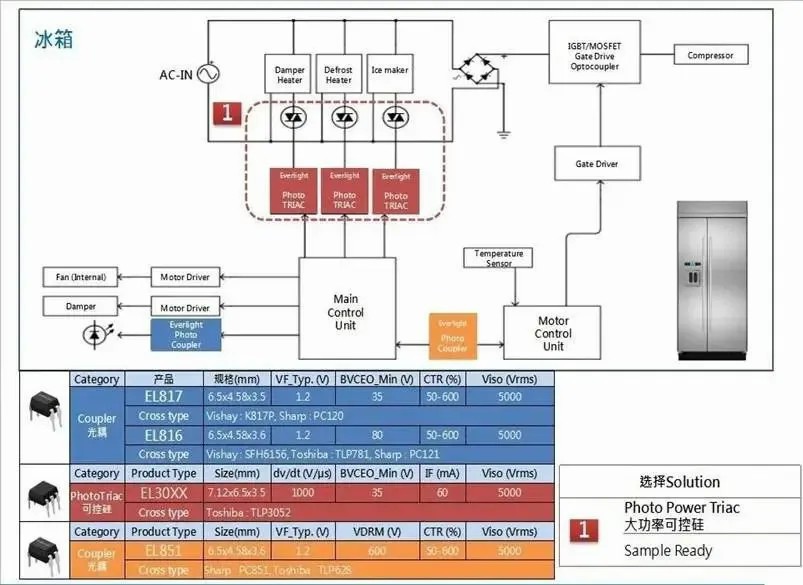

大型家电（如冰箱、空调、洗衣机）中常用的亿光光耦主要包括以下几类：
1. 常规光耦型号
- •
EL817：
- •
最为常见的基础光耦型号，采用4针DIP封装，内含红外发光二极管和光敏半导体。
- •
具有良好的共模抑制能力，抗干扰能力强，工作稳定，且寿命长。
- •
广泛应用于电冰箱、空调、洗衣机和电源适配器等设备的控制面板中，用于信号隔离和传输。
- •
EL816：
- •
同样是一款直插式光耦，主要应用于电源设备，用于隔离高低电压。
- •
其正向电压为1.2V，输出电流可达50mA，工作温度范围宽（-40°C至+85°C），能适应不同的工作环境。
- •
EL851：
- •

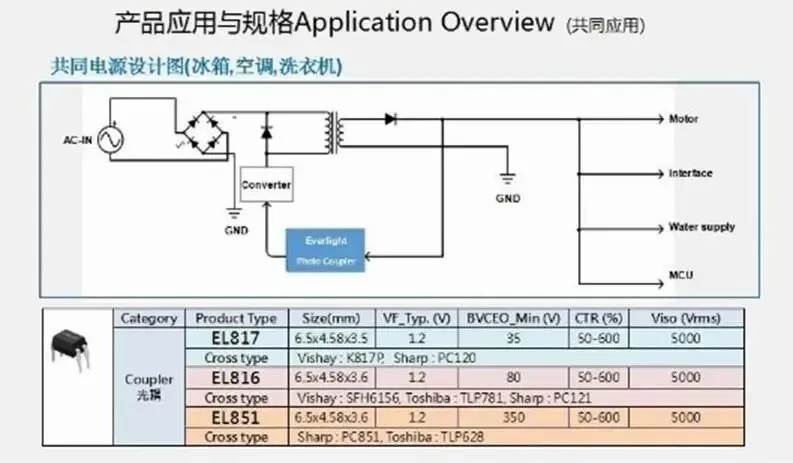

常与EL817、EL816共同应用于白色家电（如冰箱、空调、洗衣机）的电源设计之中，提供可靠的电气隔离。
2. 可控硅光耦型号
- •
EL30XX系列：
- •

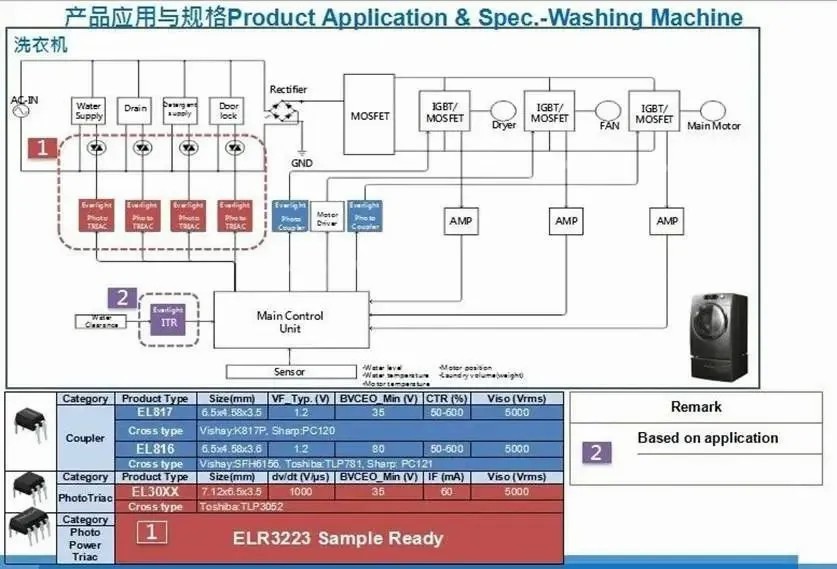

用于控制交流负载，如电机的驱动或加热管的通断。在洗衣机中，每台通常会用到2个可控硅光耦（PhotoTriac）。
- •
具体型号需根据家电的实际功率和控制要求选择。
3. 大功率可控硅型号
- •
ELR3223：
- •
属于大功率可控硅光耦（Power PhotoTriac），能够承受更高的电流和电压，用于直接控制大功率负载。
- •
在洗衣机等需要驱动大功率电机或加热元件的大型家电中，每台通常会用到2个大功率可控硅光耦。
选型与应用建议
为大型家电选择光耦时，需综合考虑：
- 1.
传输速率要求：若家电功能涉及高速信号传输（如某些变频控制），可考虑选用高速光耦（如6N135、6N137等）。
- 2.
隔离电压：确保光耦的隔离电压（如5000Vrms）符合家电产品的安全标准。
- 3.
封装形式：根据电路板空间布局选择直插（DIP）或贴片（SMD）封装。
- 4.
可靠性：优先选择亿光等知名品牌，其产品具有良好的绝缘性能和稳定性，能有效减少漏电流，适应家电长寿命使用的需求。
超毅电子是亿光代理商，代理亿光光耦、红外收发二极管等全系列产品
