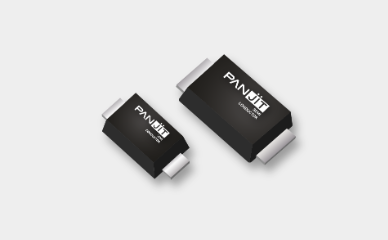

强茂FRED（Fast Recovery Epitaxial Diode） 是一种超快恢复二极管，属于半导体二极管的一种。

其核心特点是具有极短的反向恢复时间（通常在几十纳秒至几百纳秒之间），能够实现高频开关下的快速导通和关断。

工作原理

FRED的工作原理基于PIN结结构，通过以下机制实现快速恢复：

结构特点

• 外延层设计：采用N型基底上生长一层高电阻率的N-外延层，形成PIN结构（P+/N-/N+）。这种结构减少了存储电荷量，加速了载流子的复合。




• 离子注入工艺：通过精确控制掺杂浓度，优化载流子寿命，实现软恢复特性。




反向恢复过程

正向导通：当二极管正向偏置时，P+区的空穴注入N-外延层，N+区的电子注入P+区，形成导电通道。

反向关断：当电压反向时，存储在N-外延层中的少数载流子（空穴）通过两种方式消除：

• 复合：通过外延层中的复合中心快速复合。




• 反向电流：通过反向电流被抽出，减少存储电荷量。




快速恢复：上述过程大幅缩短反向恢复时间（trr），降低开关损耗和电磁干扰（EMI）。

应用场景

FRED广泛应用于需要高频开关的电力电子设备中，典型应用包括：

电力电子领域

• 开关电源：作为二次侧整流二极管，提高转换效率（如AC-DC、DC-DC变换器）。




• 逆变器与变频器：用于IGBT或MOSFET的续流和箝位，减少开关损耗（如电机控制、太阳能逆变器）。




新能源汽车领域

• 电动汽车充电系统：用于车载充电器（OBC）和电池管理系统（BMS）中的高频整流。




• 电机控制器：作为逆变器的关键元件，支持高频驱动。




工业与能源领域

• 太阳能逆变器：提升光伏系统的转换效率。




• 不间断电源（UPS）：确保高频下的稳定输出。




总结

强茂FRED（超快恢复二极管）通过其快速恢复特性，成为高频电力电子设备中不可或缺的元件。

其命名源于“Fast Recovery Epitaxial Diode”，工作原理基于外延层PIN结构，广泛应用于开关电源、逆变器、电动汽车等领域，有效提升了系统效率和可靠性。
