在现代电子科技中，增强型MOS管以其独特的结构和性能特点，在电子设备中得到了广泛应用。本文将对增强型MOS管的结构进行详细解析，帮助您更好地理解这一增强型MOS管。

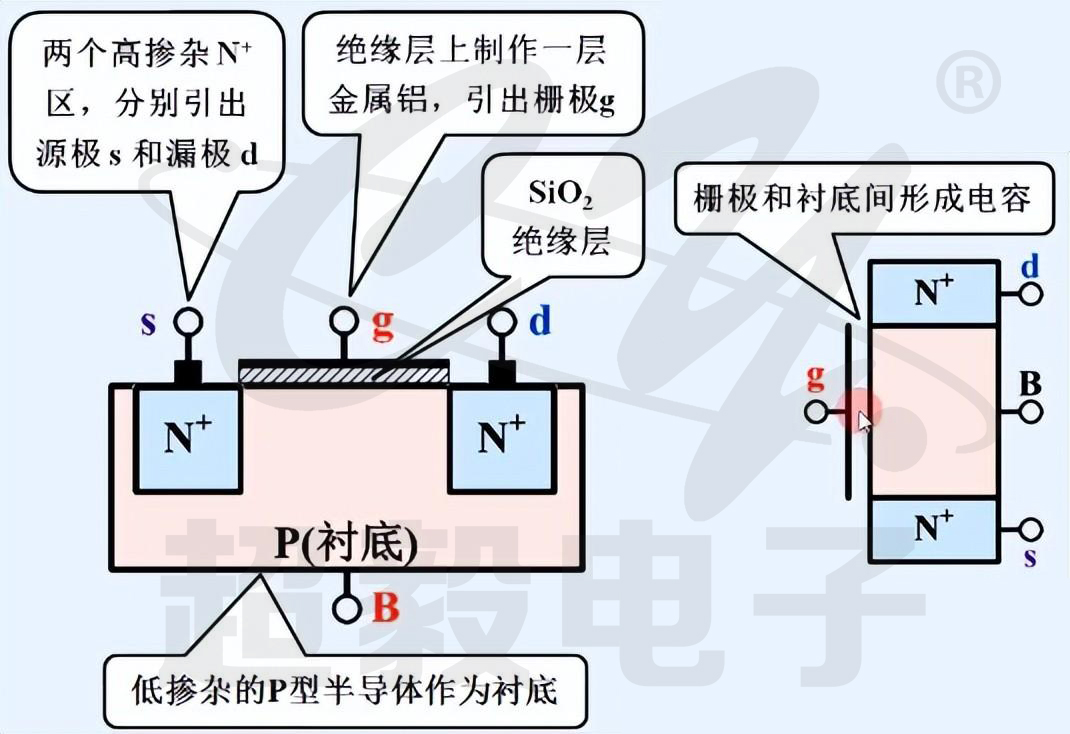

低掺杂P型硅衬底

增强型MOS管的制造过程始于选择一块低掺杂的P型硅片作为衬底。P型硅衬底具有较低的杂质浓度，有助于减少器件的漏电流和提高性能稳定性。

高掺杂N+区及源漏极制作

在P型硅衬底上，利用扩散工艺制作两个高掺杂的N+区，这两个区域分别引出源极（S）和漏极（D）。高掺杂N+区的形成有助于降低源漏极间的电阻，提高器件的导电性能。

iO2绝缘层与金属铝栅极

在半导体表面制作一层SiO2绝缘层，这是MOS管结构中的关键部分。SiO2绝缘层具有优良的绝缘性能和稳定性，能够保证栅极与半导体之间的良好隔离。接着，在SiO2绝缘层上制作一层金属铝，引出电极作为栅极（G）。金属铝具有良好的导电性和稳定性，适合用作栅极材料。

栅极与衬底的连接及工作原理

通常将栅极与衬底连接在一起，形成一个电容结构。当栅极与源极之间的电压发生变化时，将改变衬底靠近绝缘层处的感应电荷数量，从而控制漏极电流的大小。这种通过改变栅源电压来控制漏极电流的方式，实现了增强型MOS管的放大和开关功能。

总之，增强型MOS管的结构特点包括低掺杂P型硅衬底、高掺杂N+区、SiO2绝缘层以及金属铝栅极。这些结构特点共同保证了增强型MOS管在电子设备中的优异性能表现。
