派凡一款超薄PD快充旅行充电器，机身非常的轻薄，再加上外壳高光亮面设计，显得特别的完美。充电器配备1A1C接口，双口均支持18W快充，并兼任QC、AFC、FCP、PD和PPS快充协议，整体兼容性也不错。下面我们就对这款充电器进行拆解，看看产品是如何设计得如此的轻薄且精致。

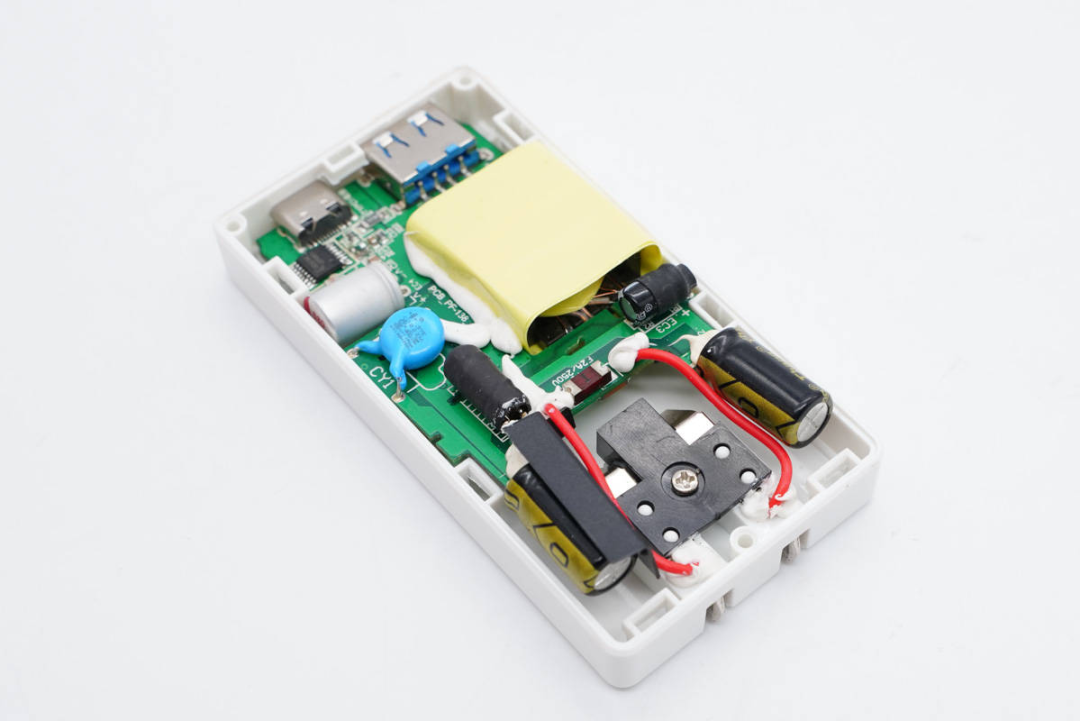

将机壳拆开，机身外壳采用卡扣进行封装固定。插脚使用黑色塑料板以及螺丝固定，两侧各横置一颗高压滤波电解电容，其中一颗还做了隔离处理。

下图连接导线打胶加固绝缘，采用平面变压器，同时和电容、USB母座等一样沉板设计，以降低机身厚度。

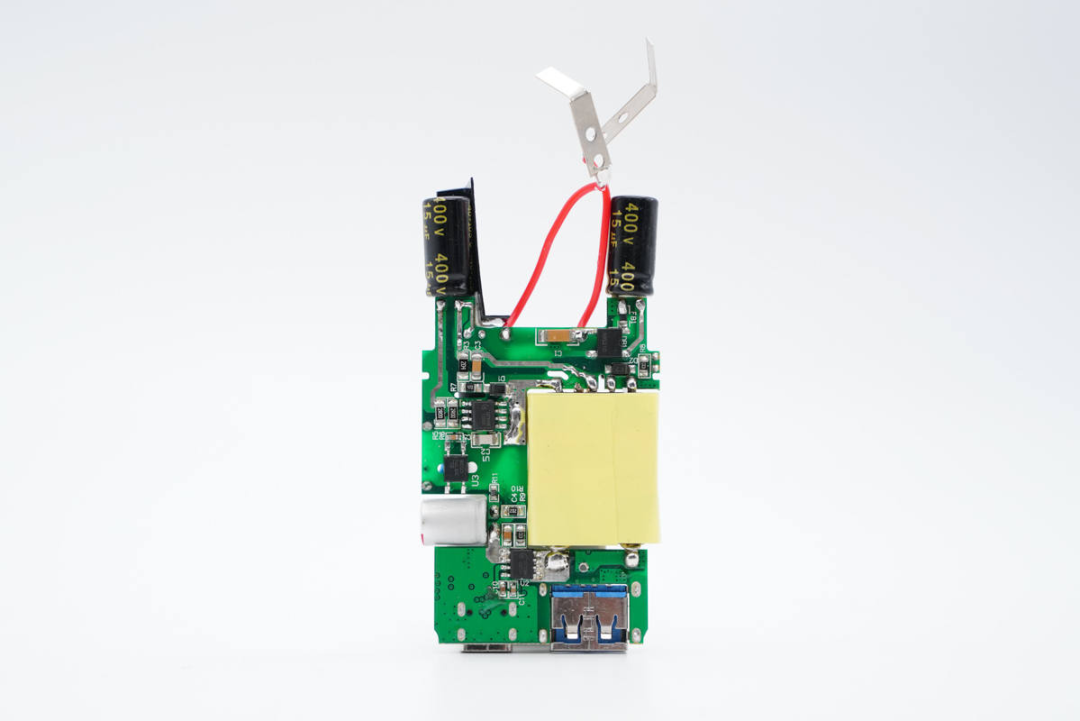

通过下图中的PCB板正背面电路观察发现，这款充电器采用开关电源宽范围输出，一颗协议芯片通过光耦控制双口输出电压的经典架构。

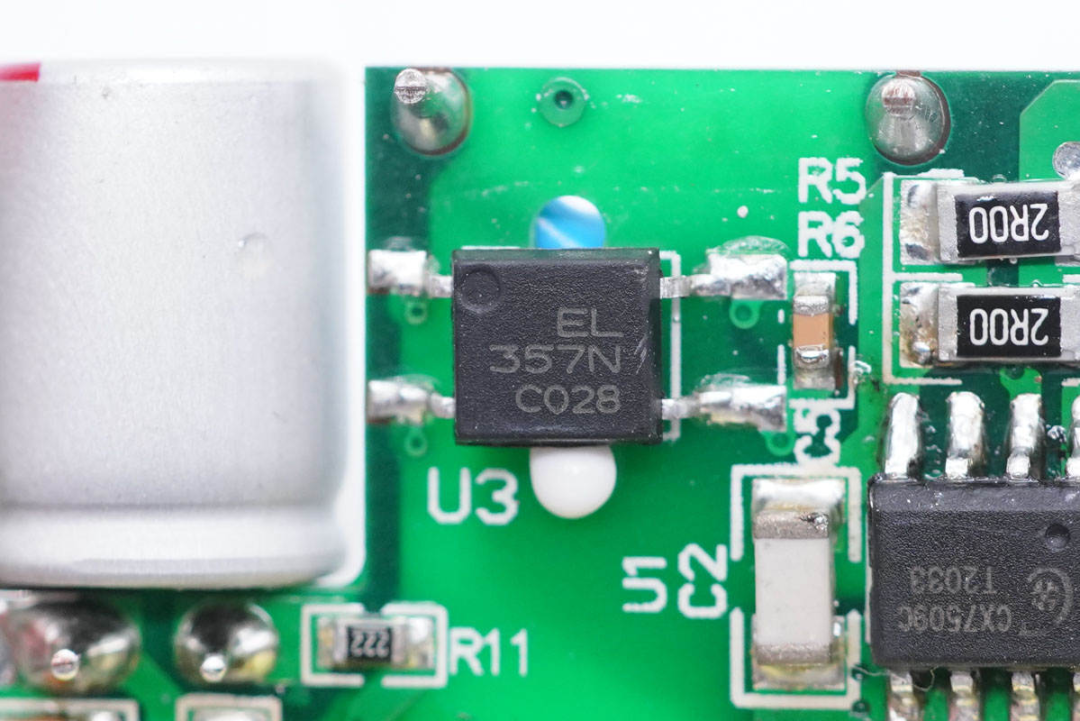

其中，派凡的超薄PD快充旅行充电器用到了亿光EL357N光耦，用于初级次级通信，反馈调节输出电压。它的结构特点是响应速度快，光电耦合器件的时间常数通常在毫秒甚至微秒级。

规格书

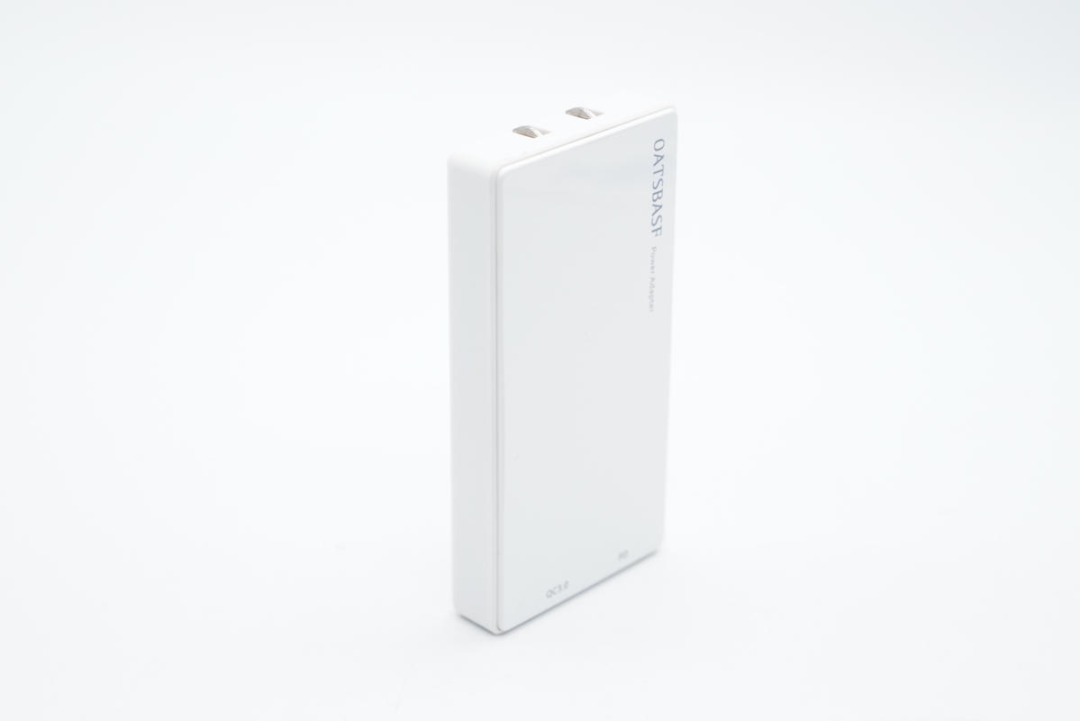

派凡 18W 1A1C超薄PD旅行充电器机身洁白光滑，加之非常轻薄，整体颜值很高，初拿到手新鲜感十足。此外配备可折叠插脚，也让其变得非常便携。充电器配备1A1C接口，最大输出功率均为18W，双口输出最大功率15W，可满足两台设备同时充电需求。

PS:如需亿光EL357N光耦样品测试、规格书资料、应用技术咨询等，请联系超毅电子。
