红外发光二极管(IR LED)在遥控中的应用

更新时间 2021-04-09 16:33 阅读

1.介绍

其实在我们生活的周围到处都是有着不同波长的电磁波。其中可见光是人眼能探测到的电磁波的一部分，它的波长约为380~770nm。为了防止遥控对人眼造成不适，工业上几乎所有的遥控发射器都采用了肉眼无法看见的940nm波长。

波长光谱

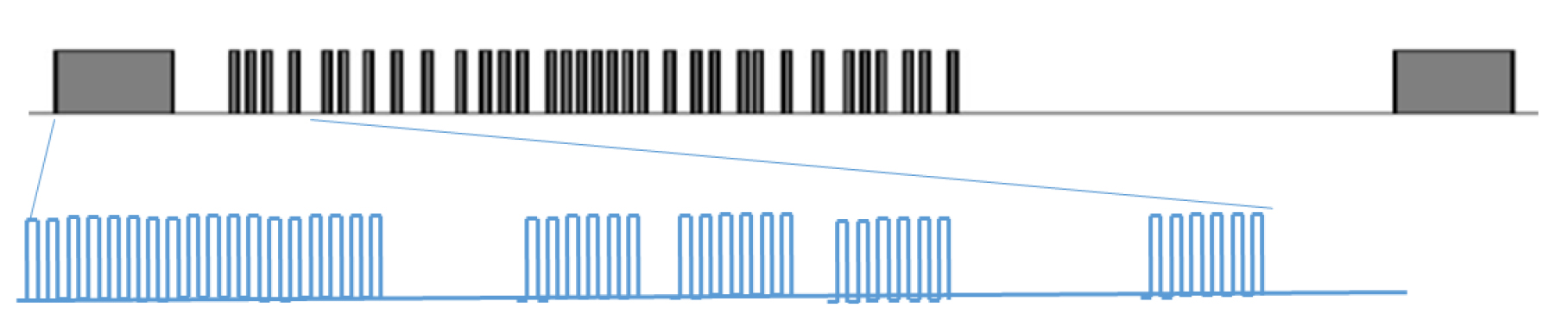

与大多数无线传输技术一样，为了避免来自环境中相同波长的电磁波的干扰，在传输信号中添加载波（如下图所示）。载波的频率范围为30k~60kHz，最常见的载波频率为38kHz。

红外信号和载波

2.红外发光二极管的特性

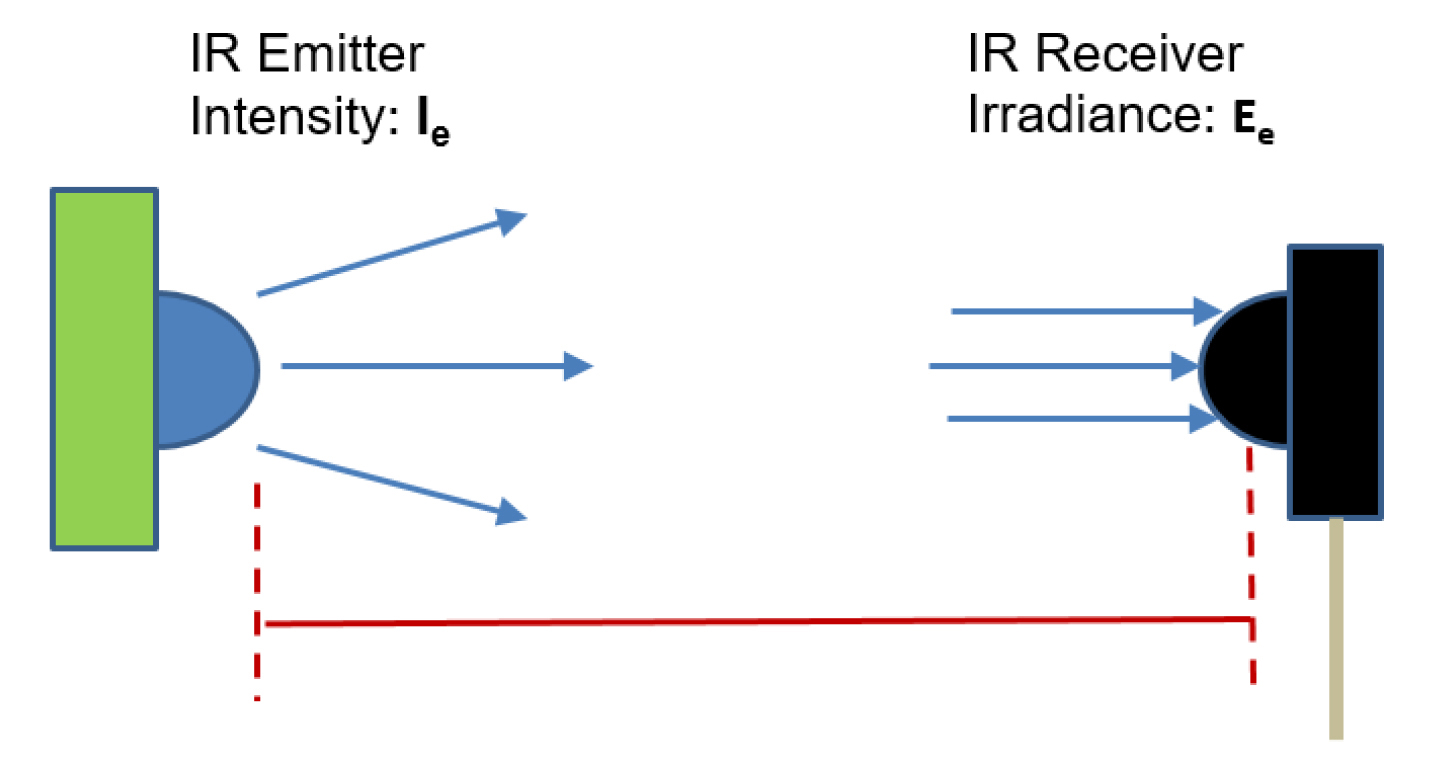

在没有干扰（光、辐射和电路）的情况下，图3中的红外发射强度与传输距离的关系可参考以下公式：

上式中，Ie为辐射强度，单位为兆瓦/兆瓦

Eemin为接收机灵敏度，单位为mW/m2

dmax为最远传输距离，单位为米。

以亿光的IR26-61C/L510为例，如果在if=20mA，环境温度为25℃下工作，辐射强度约为20mW/sr，一般红外接收器的灵敏度约为0.25mW/m2。距离d约为

红外传输距离

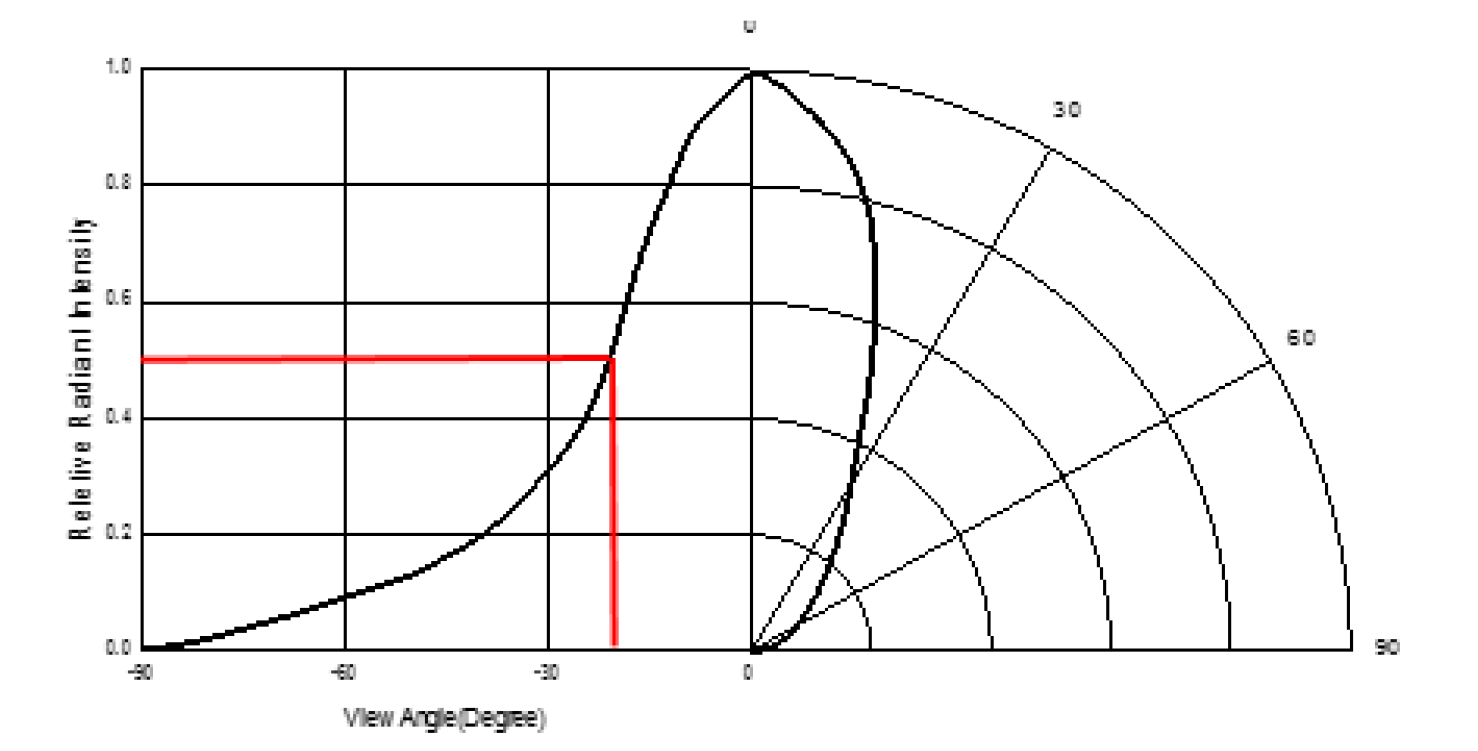

红外发光二极管规范规定了在固定电流下0度角的辐射强度。它的值会随着角度的变化而衰减。视角是强度衰减到1/2的角度。有关定义，请参阅下图中的红色区域。

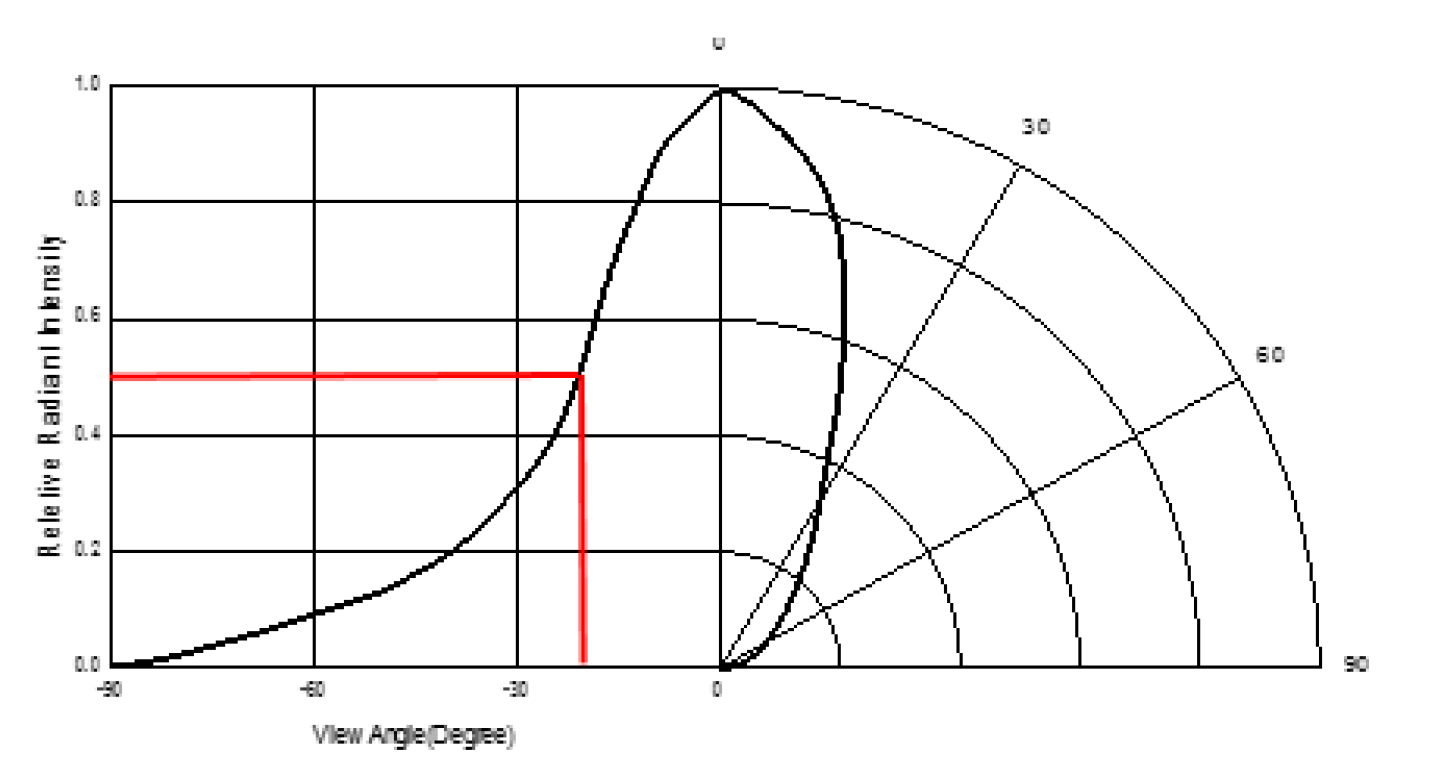

辐射强度与发射角的关系

IR规格将指示最大连续输出电流（连续正向电流），该值通常在环境温度TA=25℃时定义。如果需要在不同的环境温度下工作，则需要参考规范下图1中的最大直流正向电流与环境温度之间的关系。此外，如果在以最大连续输出电流发射时接收距离需要大于接收距离，可以参考最大正向电流和占空比之间的关系图（该图在不同环境温度下具有不同的曲线）来增加发射电流。以下图2为例，在连续发射的情况下，最大工作电流为50mA。占空比为50%时最大工作电流为100mA，占空比为30%时最大工作电流为150mA。

图1：直流正向电流和环境温度最大值

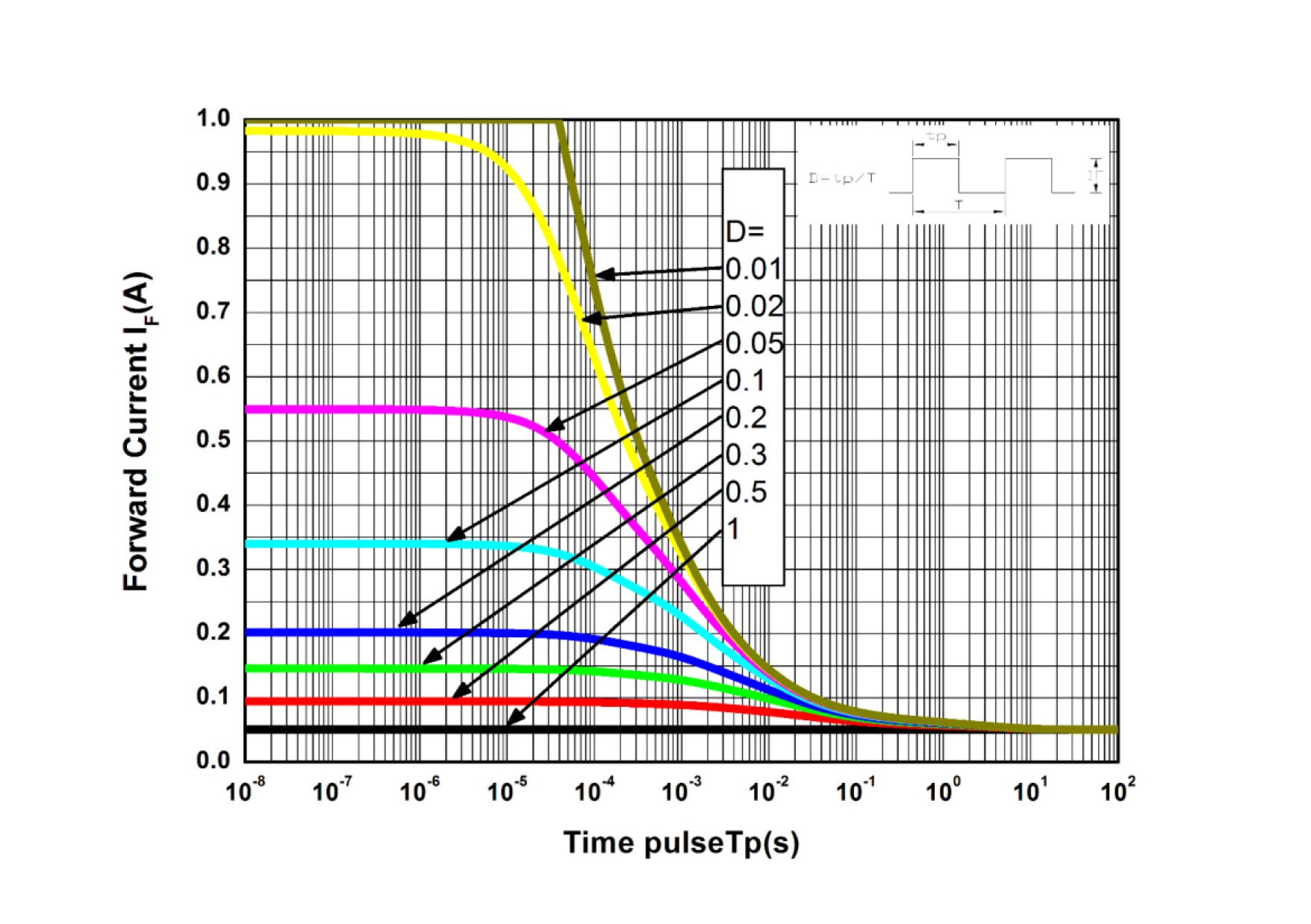

图2：最大正向电流与占空比的关系

如上所述，遥控器的红外传输是通过载波进行的，因此不会连续传输。如果占空比较低，则最大工作电流将增加。关系类似于上图2中的图表。一般载波的占空比（占空比：D）可以设置为1/2、1/3和1/4。占空比越低，传输时间越短，节能效果越好，但在相同驱动电流下遥控接收器的接收距离也会越短。如果您不关心功耗，可以将占空比设置为1/2以获得更好的接收效果。如果需要考虑省电和接收距离，建议将占空比设置为1/3。

3.亿光重新启动部分列表（SMD）

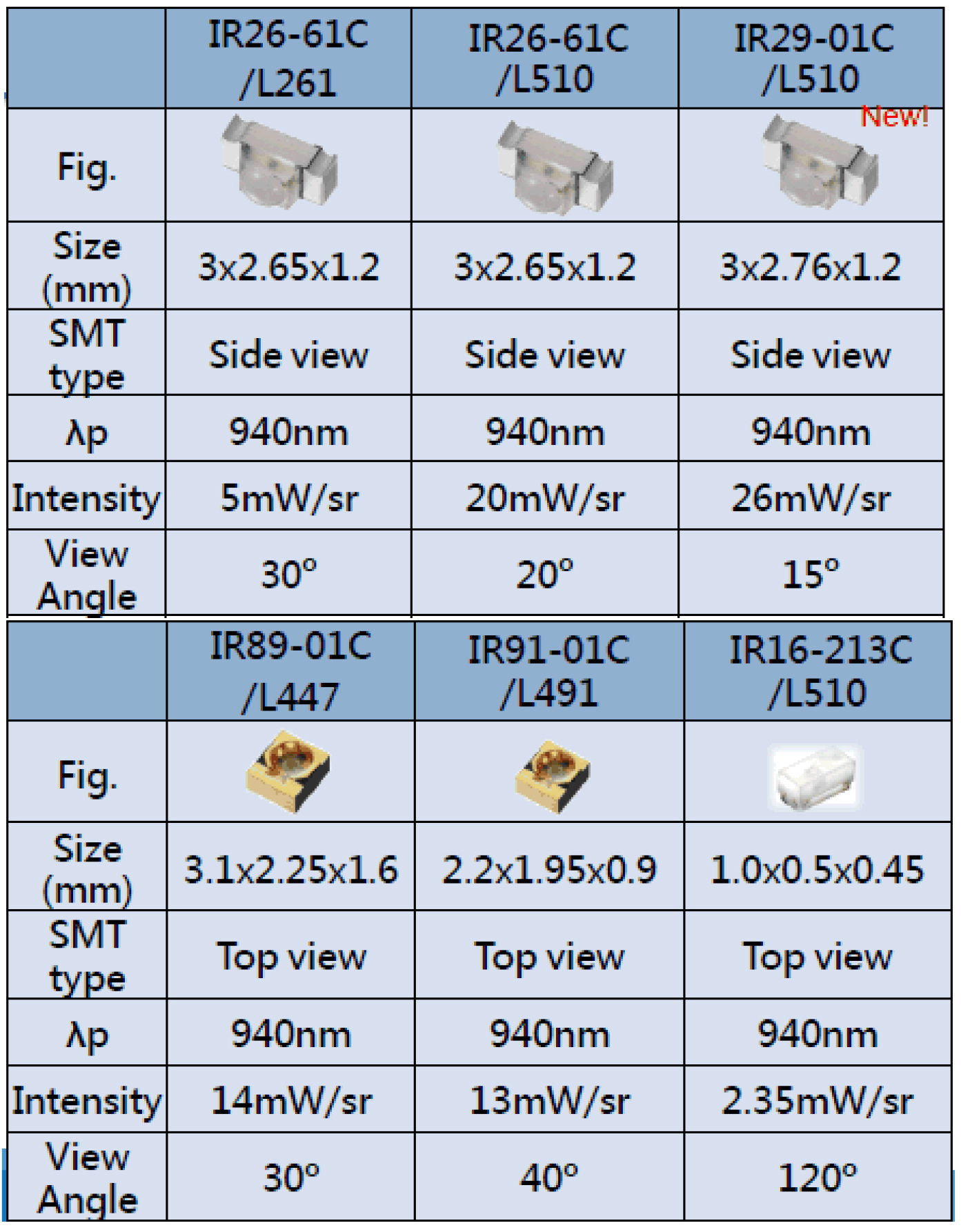

下面表格是推荐亿光的SMD IR型号和简单规格。

本红外发光二极管应用仅供客户设计时参考。实际使用时请自己验证。如果您还有其他问题或是需要亿光IR26-61C/L261、IR226-61C/L510、IR29-01C/L510、IR89-01C/L447、IR91-01C/L491、IR16-213C/L510，请联系超毅电子。
