超毅小编发现，又一款18W快充充电器上用到亿光光耦EL357。

从包装盒上的部分日文以及充电器美规插脚等等信息来看，产品是出口到日本的。充电器配备1A1C接口，分别支持12W和18W输出，最多可以同时为两台设备充电。下面我们来拆解看看！

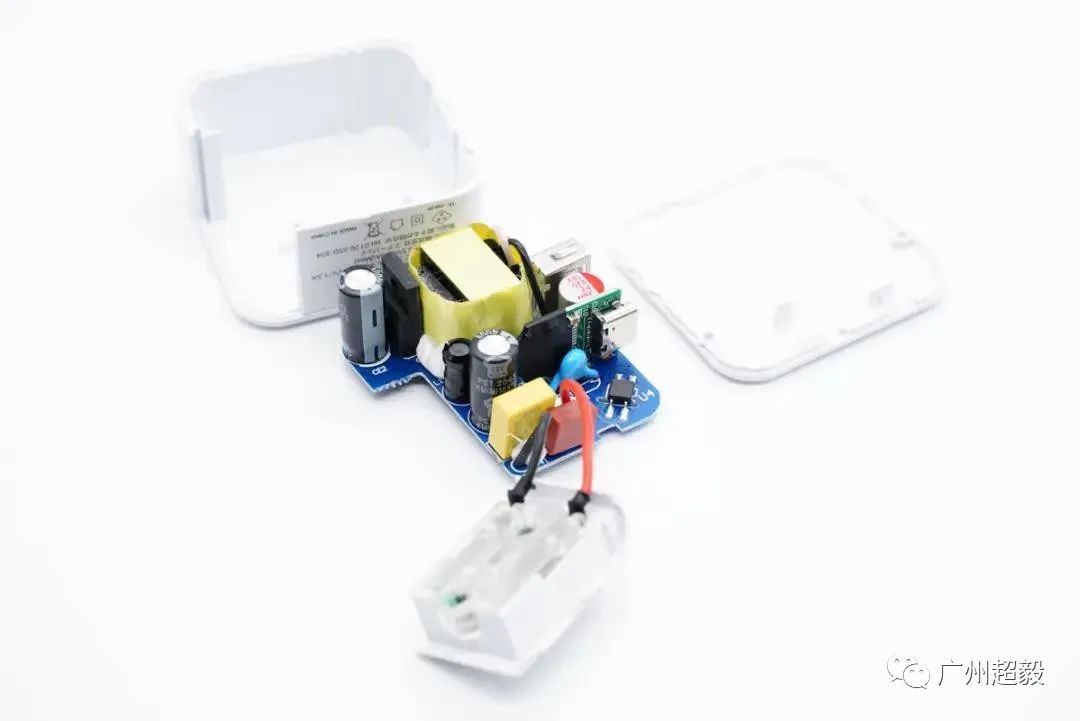

从侧身将外壳拆开，边缘采用超声波焊接封装。

插脚采用独立塑料壳设计，并使用螺丝和塑料板封装固定，AC导线两端分别套塑料管和打胶进行绝缘保护。

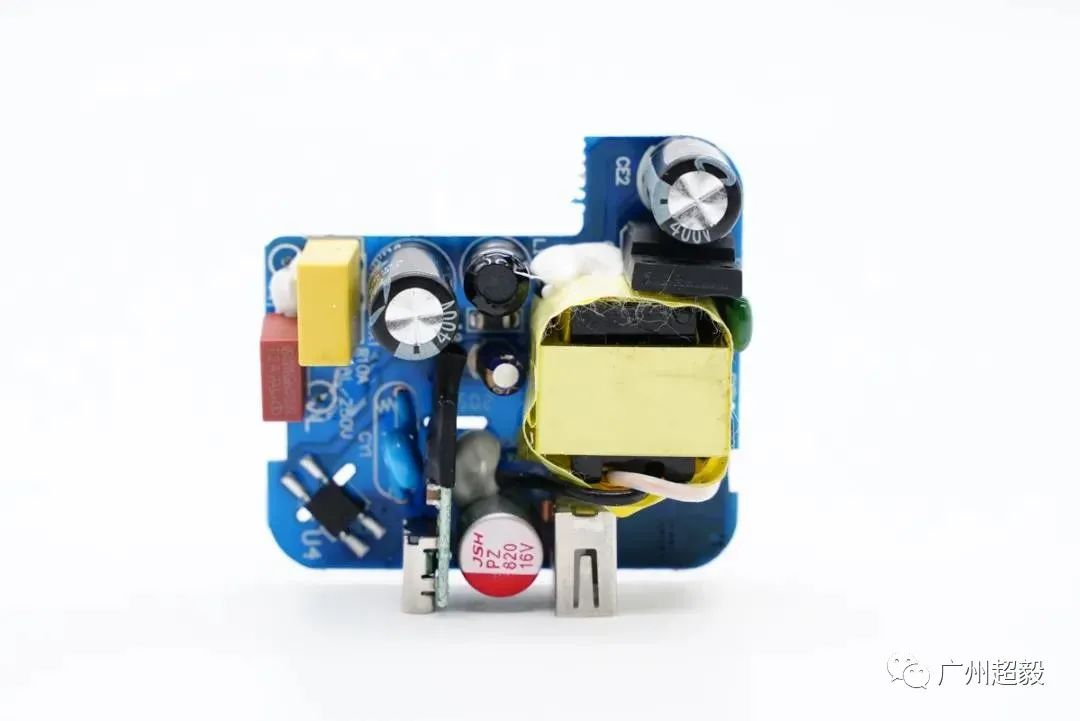

PCB板正面一览，元器件分布稀疏，输出端USB-C母座使用小板焊接。

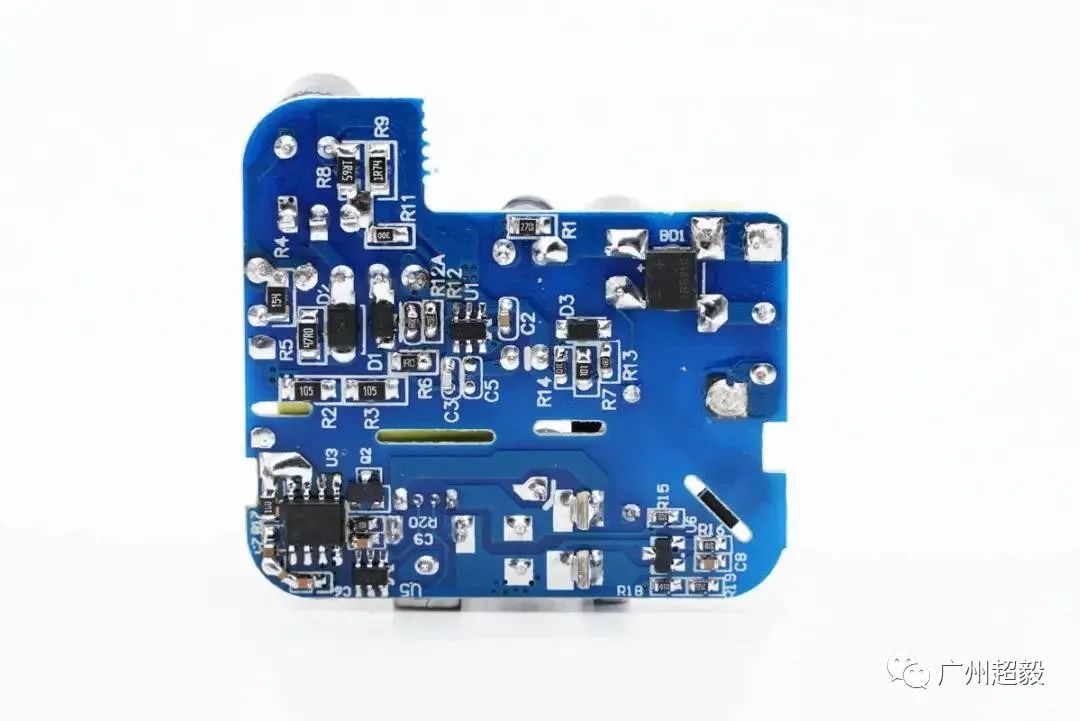

PCB板背面一览，初次级分界明显，初级侧设有整流桥和主控芯片，次级侧设有同步整流控制器和同步整流管。

通过观察发现，这款充电器采用典型的开关电源宽范围输出，由次级协议芯片通过光耦反馈控制输出电压的设计架构。下面来详细了解各元器件的信息。

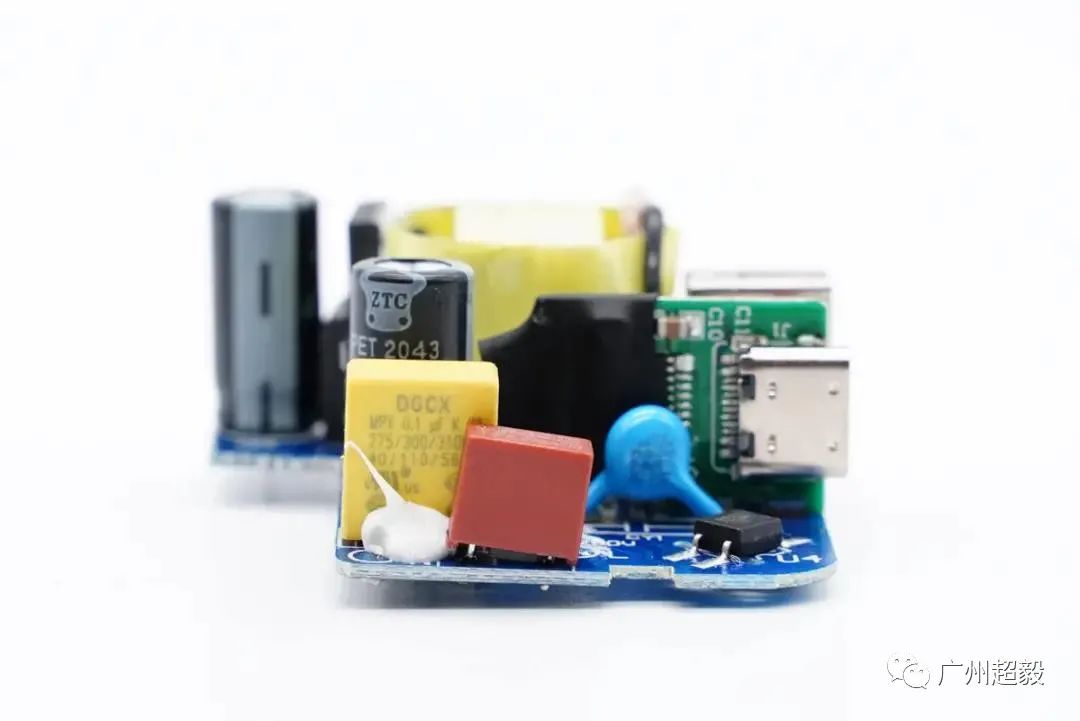

充电器侧面设有保险丝和安规X电容。

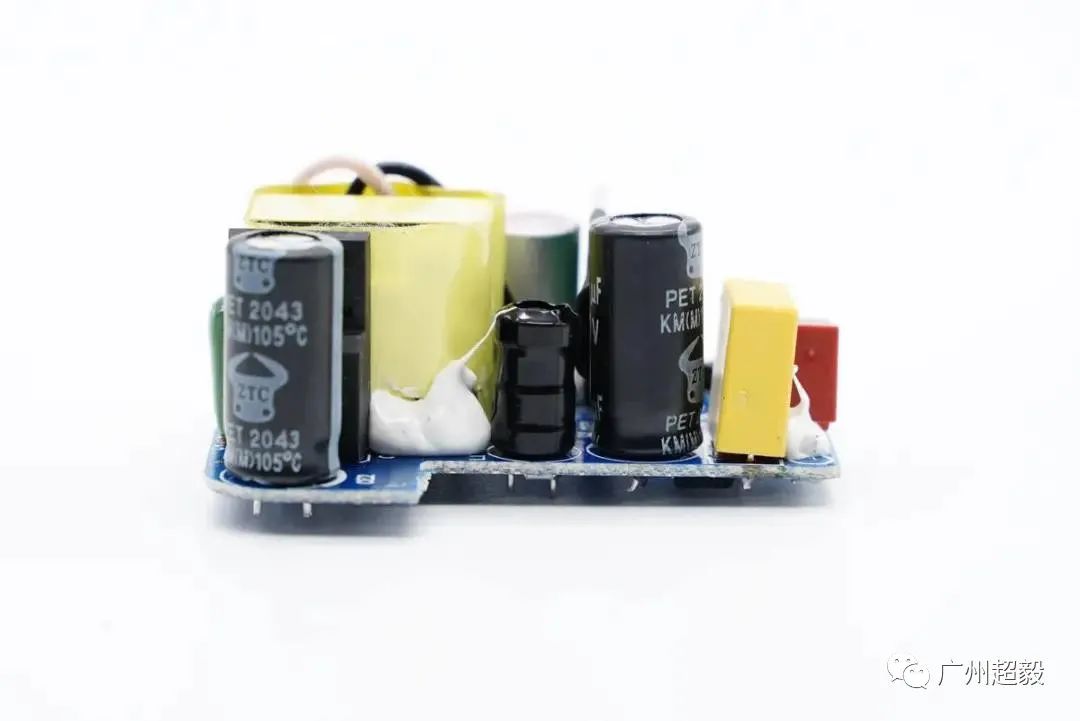

主板前端一览，工字电感外套热缩管保护，另外还有两颗高压滤波电解电容。

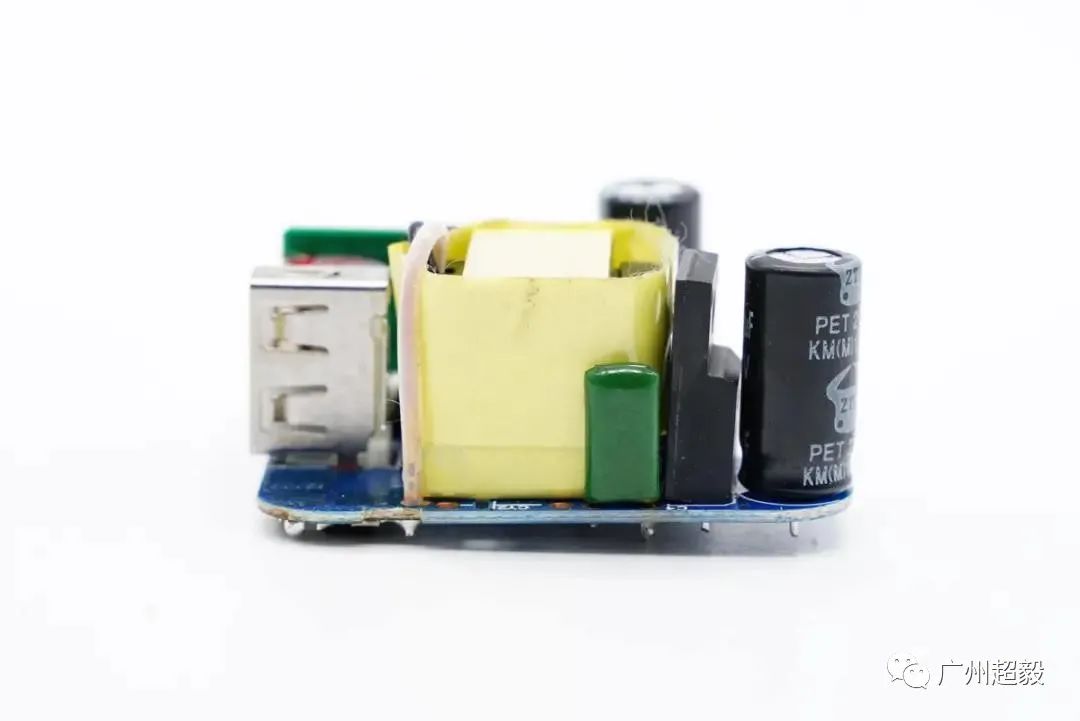

PCB板另一侧设有开关MOS管、涤纶电容以及变压器。

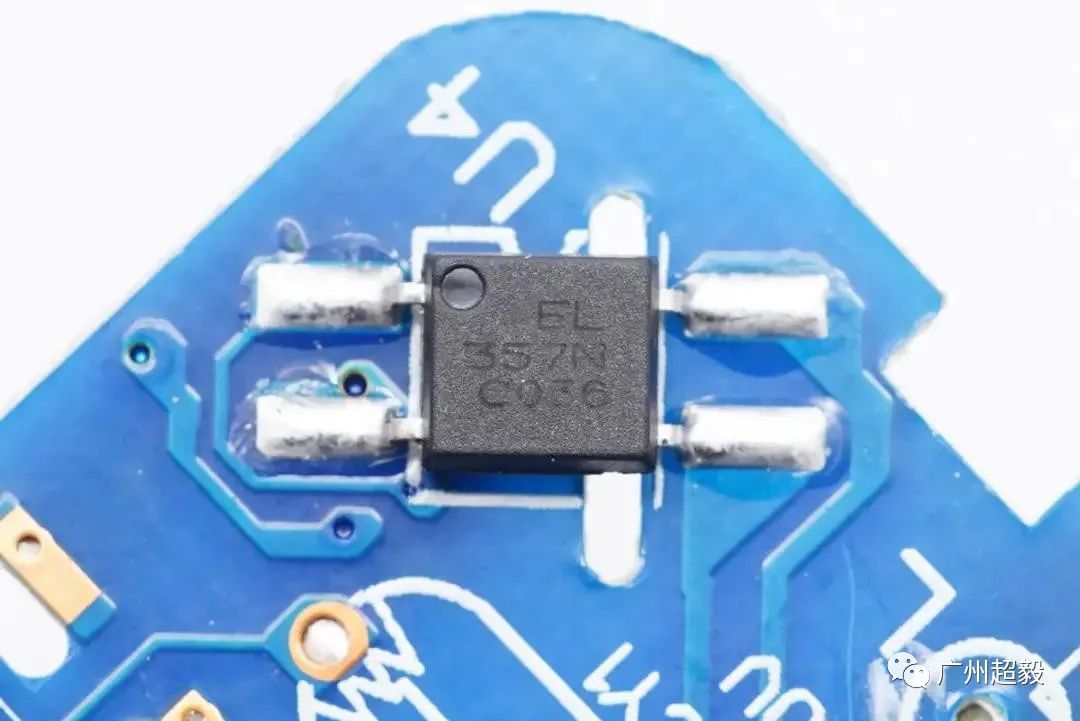

亿光EL357N光耦，用于初级次级通信，反馈输出电压。

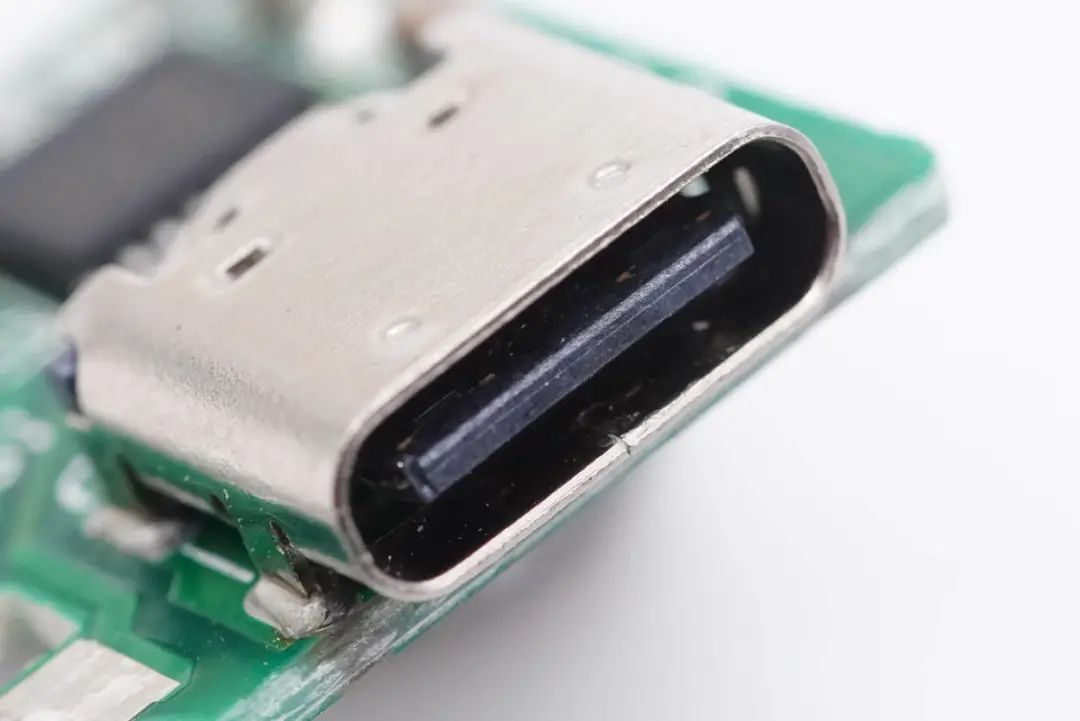

USB-C母座特写，过孔焊接。

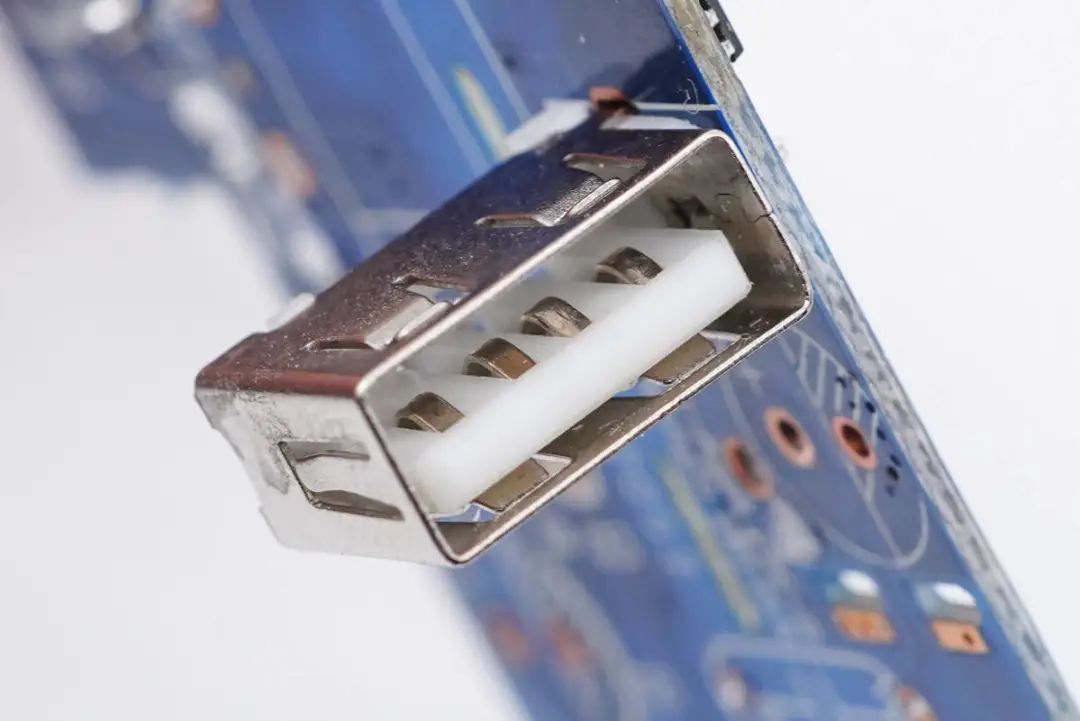

USB-A母座特写，垂直焊接在主板上。

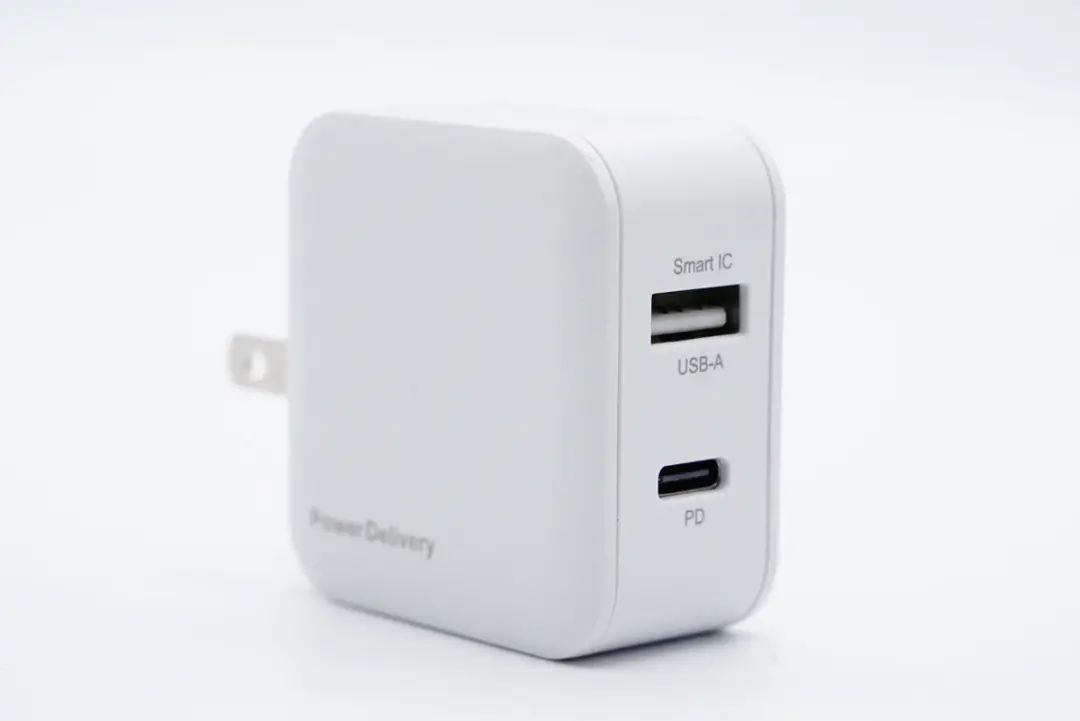

这款18W快充充电器采用方块造型设计，搭配可折叠美规插脚以及1A1C输出接口。USB-C支持QC、AFC、FCP、PD3.0快充协议，具备5V2.5A、9V2A、12V1.5A电压档位，可以满足手机日常快充需求；另外USB-A口支持Apple 2.4A协议，则可以拿来充苹果iPhone手机等设备。

超毅电子拆解发现，这款充电器采用了亿光EL357N光耦，用于初级次级通信，反馈输出电压。墙裂推荐给做快充的厂商们，送样测试 技术交流等你来！
