电瓶车充电器是专门为电瓶车的电瓶配置的一个充电设备，常用的开关电源式充电器又分半桥式和单激式两大类，单激类又分为正激式和反激式两类。半桥式成本高，性能好，常用于带负脉冲的充电器；单激式成本低，市场占有率高。


我们知道作为开关电源，它电路中光耦的电源是从高频变压器次级电压来获取的，一旦输出电压由于各种原因降低时候，反馈电流就会相应的加大，此时占空比也会相应的变大，结果使得输出电压升高；若输出电压升高，那么电流将会变小，占空比也会减小，使得输出电压降低。

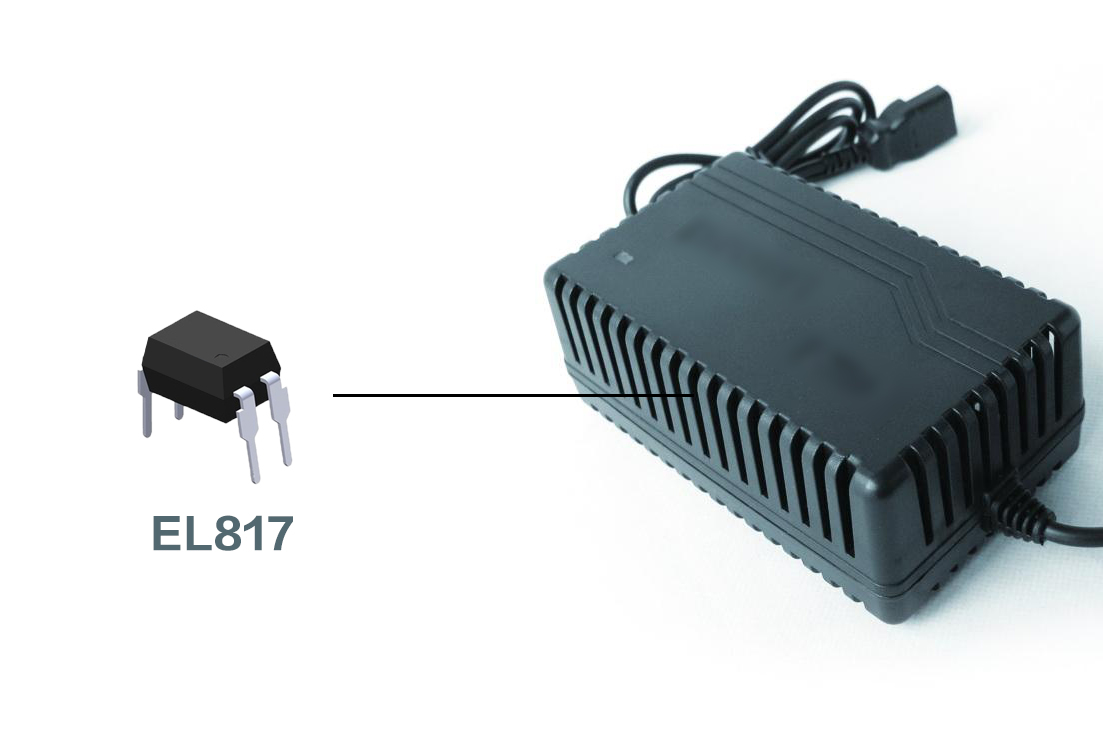

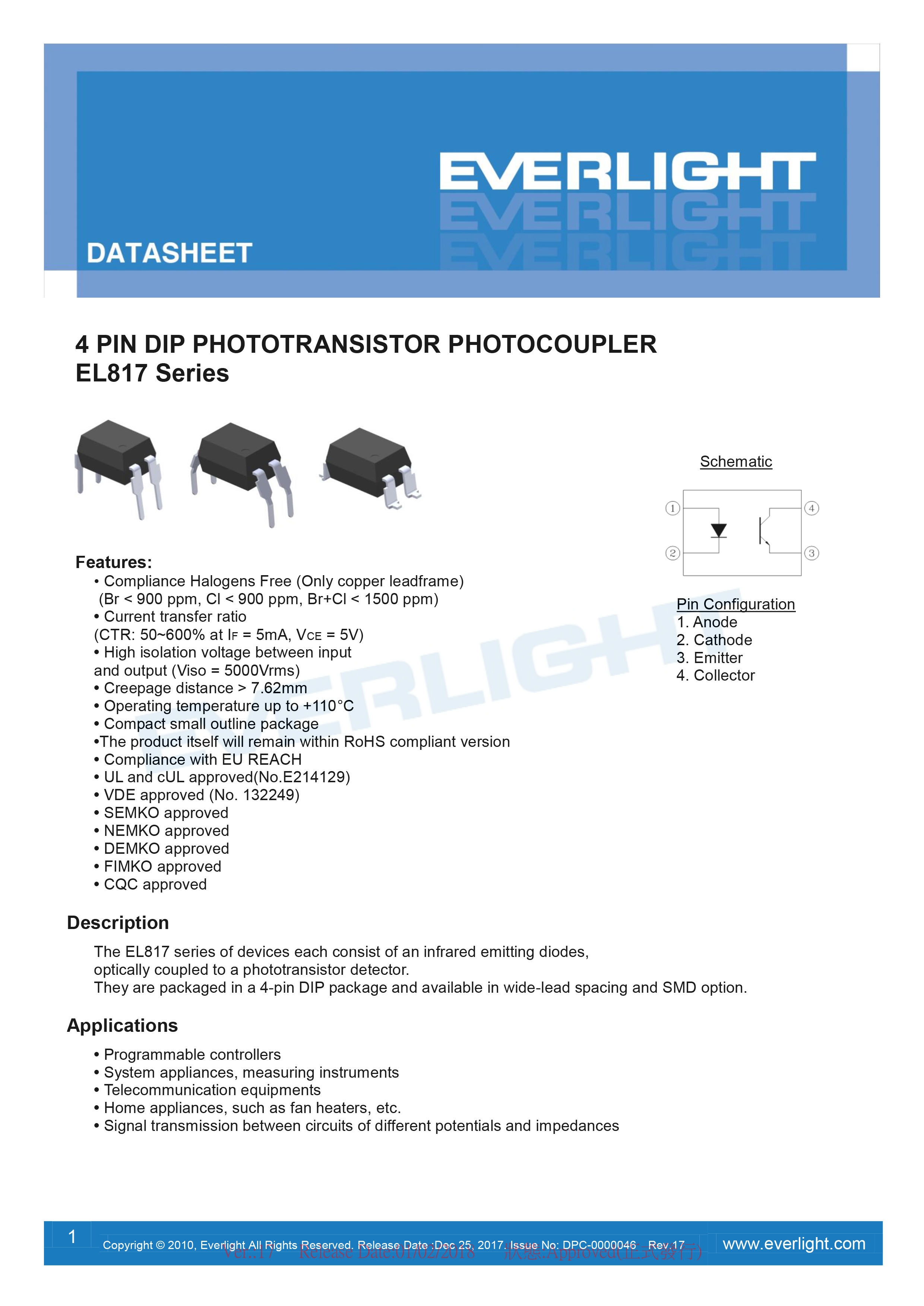

这其中电瓶车充电器就可以使用亿光的EL817系列光耦，其在开电瓶车充电器的作用主要是隔离、提供反馈信号和开关。EL817光耦的电源在开关电源电路中是从高频变压器次级电压提供的，当输出电压低于稳压管电压是给信号光耦接通，加大占空比，使得输出电压升高；反之则关断光耦减小占空比，使得输出电压降低。旦高频变压器次级负载超载或开关电路有故障，就没有光耦电源提供，光耦就控制着开关电路不能起振，从而保护开关管不至被击穿烧毁。



PS：如需亿光EL817光耦样品测试、详细规格书资料、应用技术咨询等，请联系超毅电子。
