用在太阳能工控板汽车音响功放上的光耦6N137

更新时间  2020-09-17 15:29 阅读

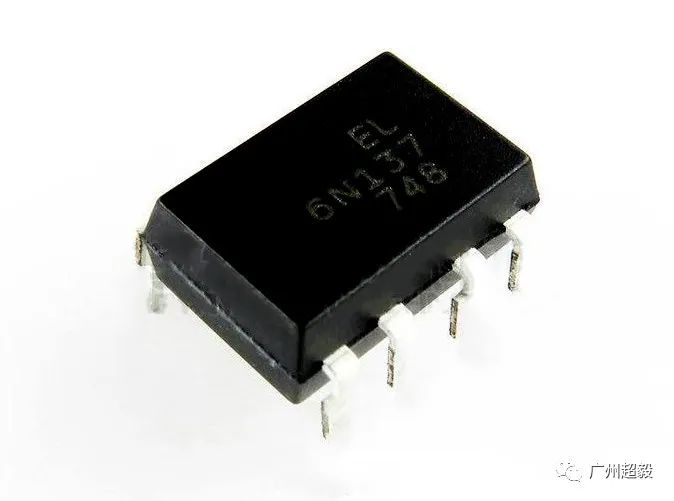

6N137光耦合器是一款用于单通道的高速光耦合器,其内部有一个850nm波长AlGaAsLED和一个集成检测器组成,其检测器由一个光敏二极管、高增益线性运放及一个肖特基钳位的集电极开路的三极管组成。具有温度、电流和电压补偿功能,高的输入输出隔离,LSTTL/TTL兼容,高速(典型为10MBd),5mA的极小输入电流。

特性:

①转换速率高达10MBit/s;

②摆率高达10kV/us;

③扇出系数为8;

④逻辑电平输出;

⑤集电极开路输出;



工作参数:

最大输入电流,低电平:250uA

最大输入电流,高电平:15mA

最大允许低电平电压(输出高):0.8v

最大允许高电平电压:Vcc

最大电源电压,输出:5.5V

扇出(TTL负载):8个(最多)

工作温度范围:-40°C to +85°C

典型应用:太阳能,工控板,汽车音响功放,高速数字开关,马达控制系统和A/D转换等。





需要注意的是,在6N137光耦合器的电源管脚旁应有—个0.1uF的去耦电容。在选择电容类型时,应尽量选择高频特性好的电容器,如陶瓷电容或钽电容,并且尽量靠近6N137光耦合器的电源管脚;另外,输入使能管脚在芯片内部已有上拉电阻,无需再外接上拉电阻。



6N137光耦合器的使用需要注意两点:



第一是6N137光耦合器的第6脚Vo输出电路属于集电极开路电路,必须上拉一个电阻;



第二是6N137光耦合器的第2脚和第3脚之间是一个LED,必须串接一个限流电阻。



PS:如需6N137光耦样品测试、规格书资料、应用技术咨询等,请联系超毅电子
