亿光光耦EL1019在ABB四位USB输出18W PD快充插座上应

发布时间:2020-09-01 16:36  作者:超毅电子  点击次数:

     在充电市场,绝大部分的充电器都是独立设计的,并且需要外接电源供电。而放置在桌面上会占用一定的空间同时看上去也不太整洁,这对一些星级酒店、精装别墅等高端场所来说是会破坏整体氛围。



    小编发现,ABB根据市场需求结合ABB品牌优势研发出了一款新式的四位输出USB充电插座产品外观延续了传统墙上插座的方正造型配备了2A2C四个USB接口仅需一根数据线即可充电十分方便。下面充电头网就对这款产品进行拆解看看其内部如何设计。

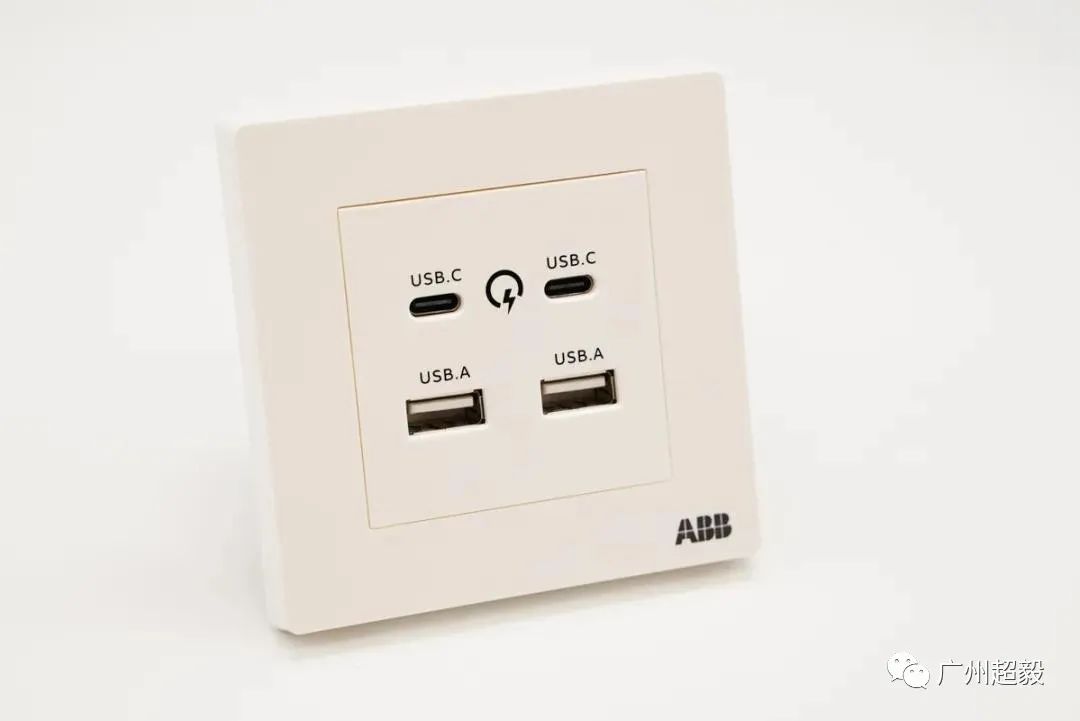

ABB快充插座外观





     插座白色外壳采用PC阻燃材质,表面亮面烤漆工艺处理,白色外壳长宽相等,造型方正扁平。机身右下角是ABB品牌,中心配有2A2C四个USB接口,接口旁都有标识,USB-C接口之间还有快充logo。

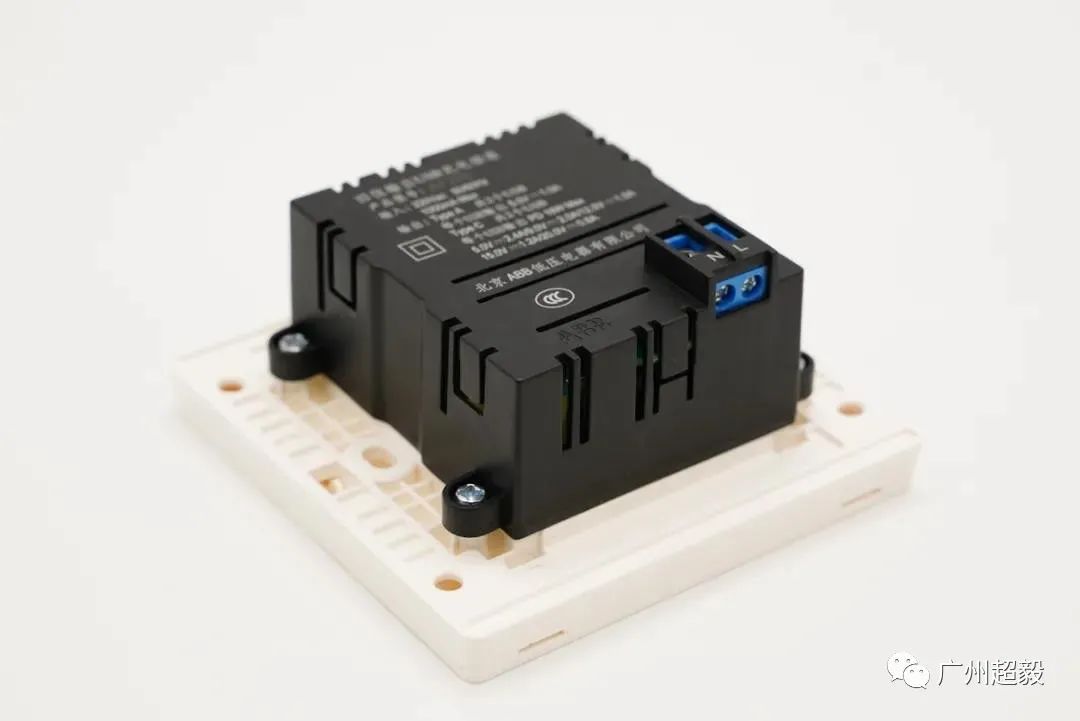

     机身外壳为黑色,使用螺丝连接固定在白色外壳上。黑色外壳周身设计有镂空槽,帮助散热,蓝色接线柱用来连接火线和零线,通过螺丝压紧固定。



ABB快充插座拆解

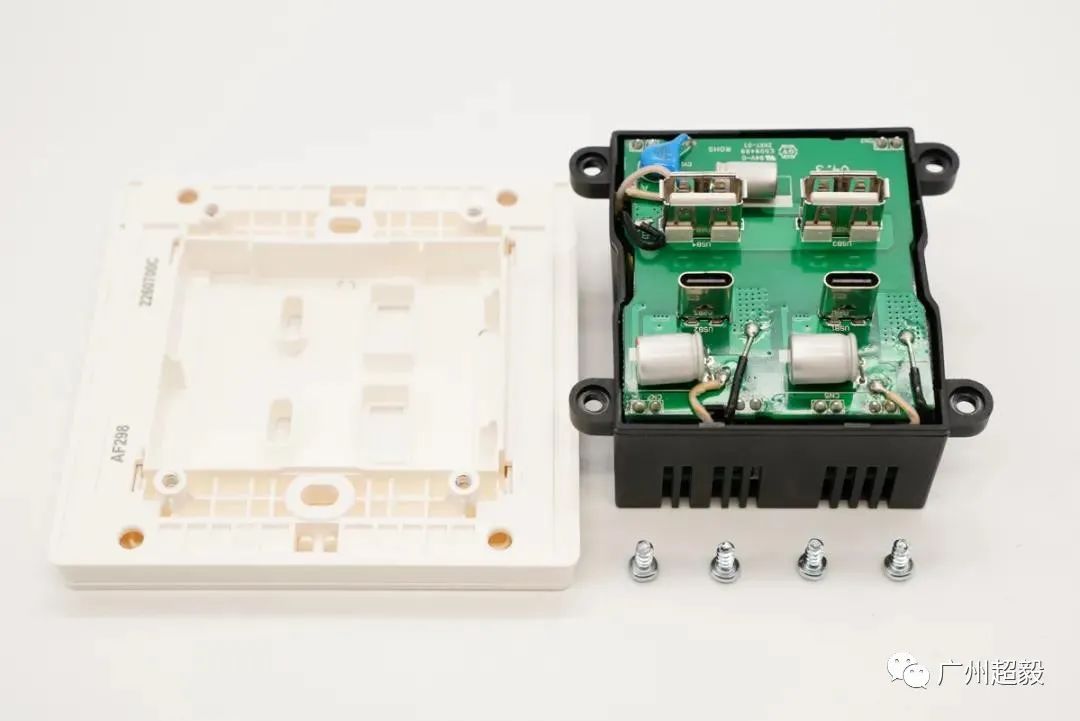

拆掉螺丝将机身壳分开,USB模块放置在黑色塑料壳凹槽里。

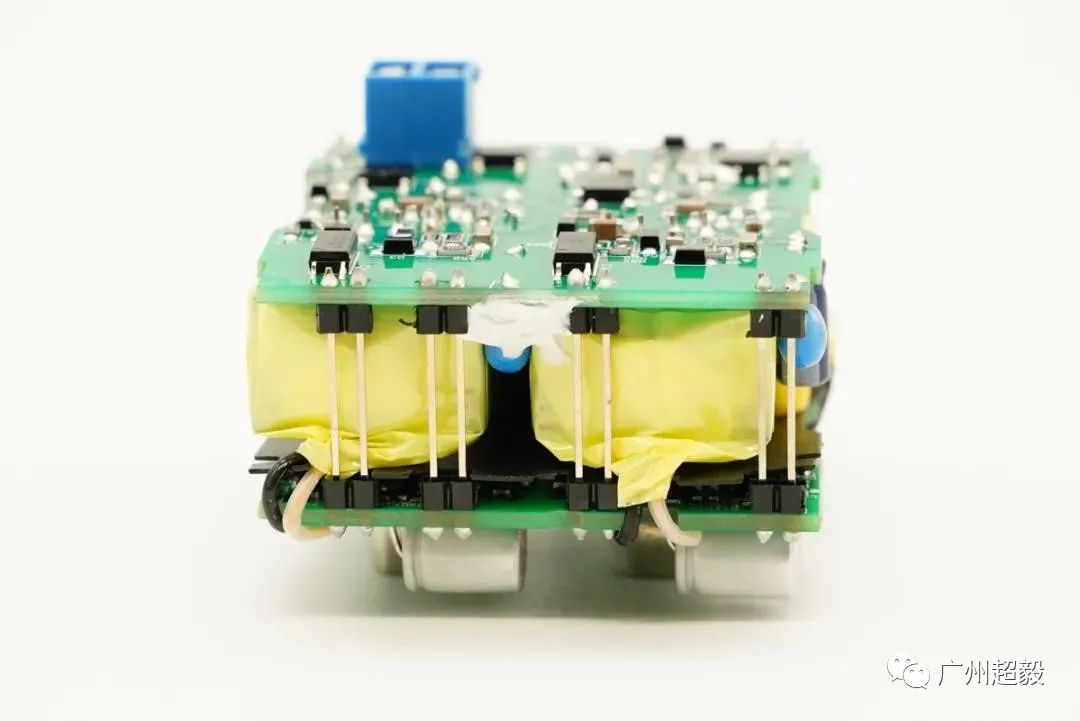

USB模块分为输入输出两块PCB板,板子间通过排针连接通电。

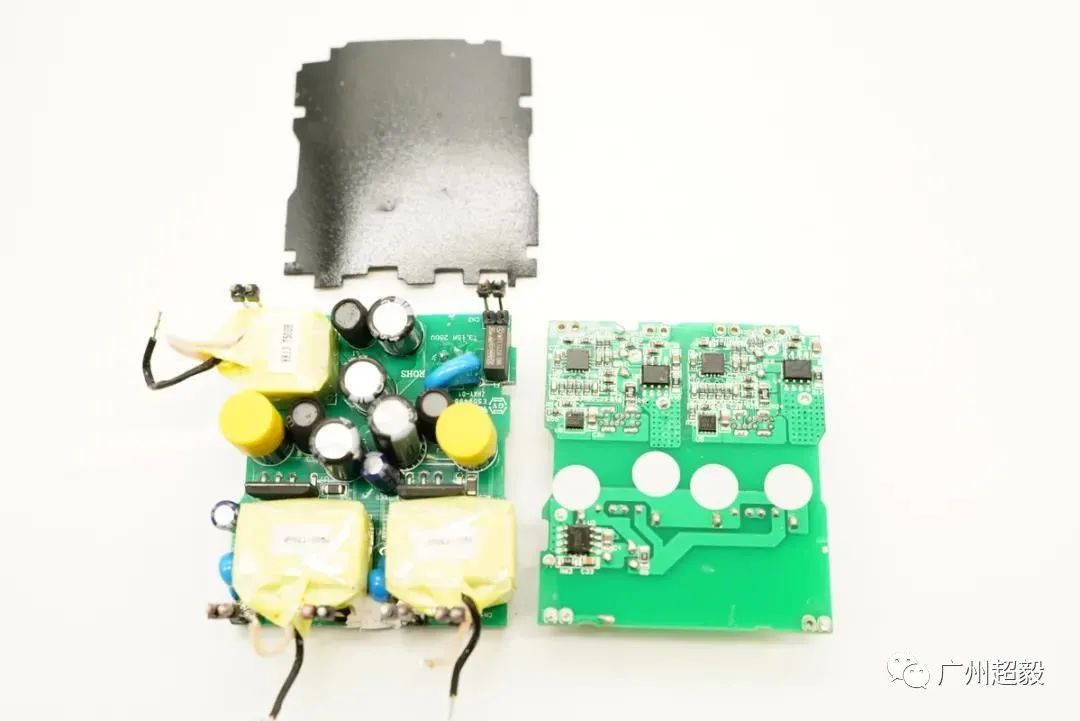

将两块板子分开,输入端元器件和输出端电路板之间有黑色绝缘板隔离。

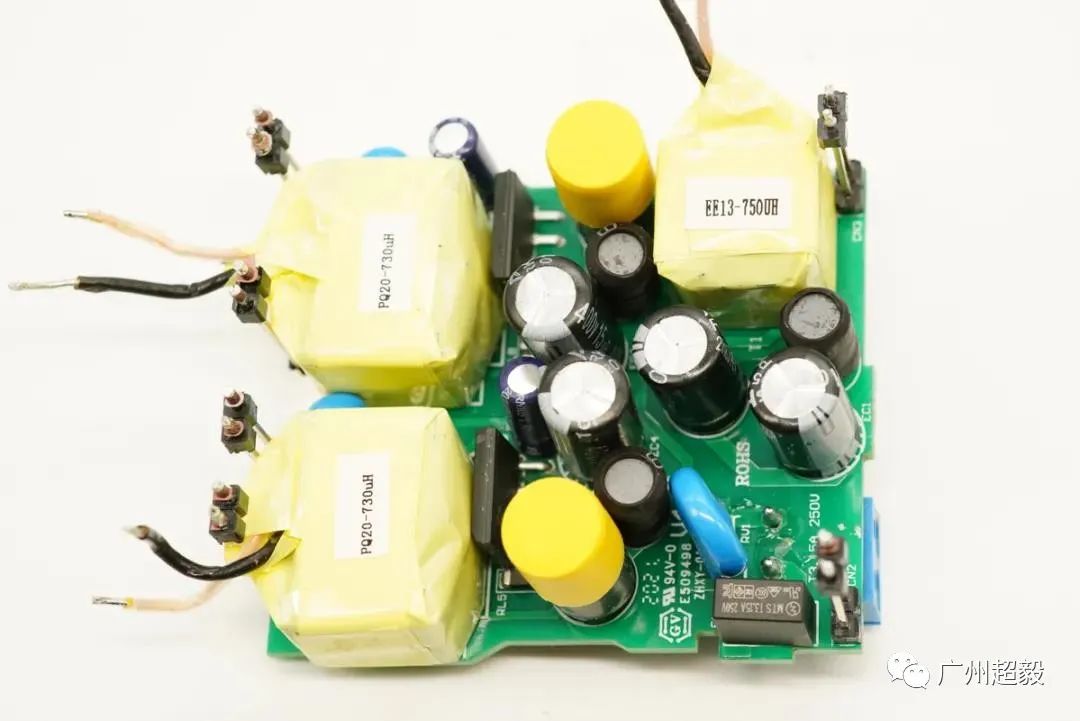

输入端正面一览,很明显可以看出采用的是三路电路设计。三路电路输入端各配有工字电感和两颗高压电容进行滤波,此外USB-C电路上还能看见供电电容、PWM主控芯片和Y电容。

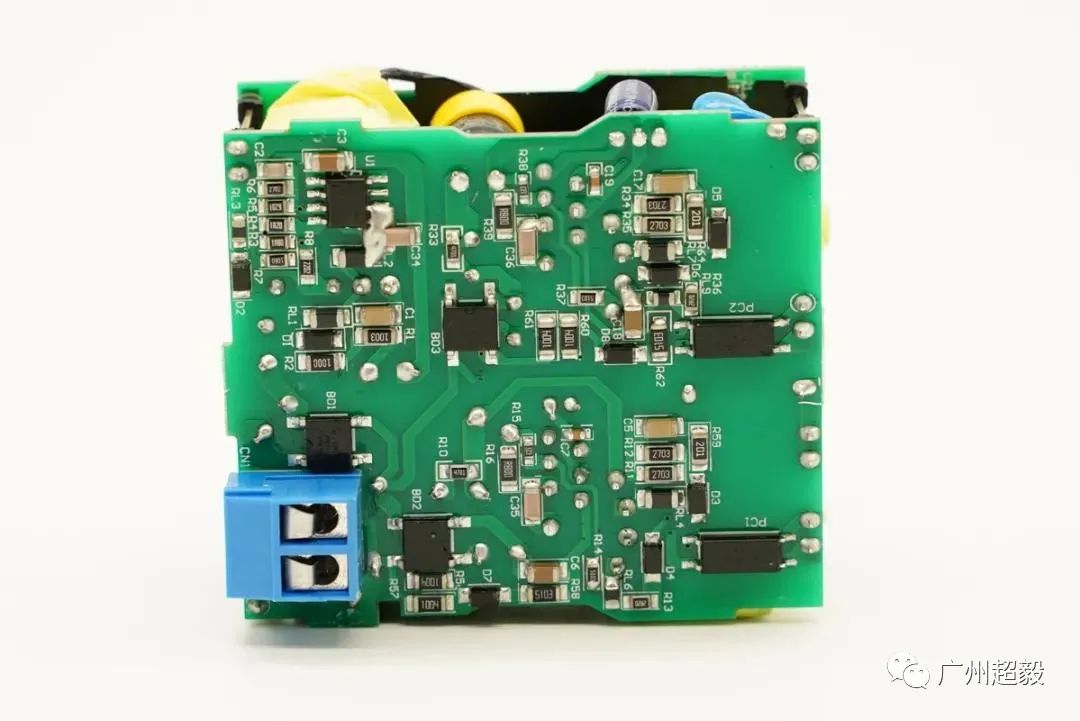

输入端PCB板背面一览,设有三颗整流桥、两颗光耦以及USB-A电路的PWM主控芯片。

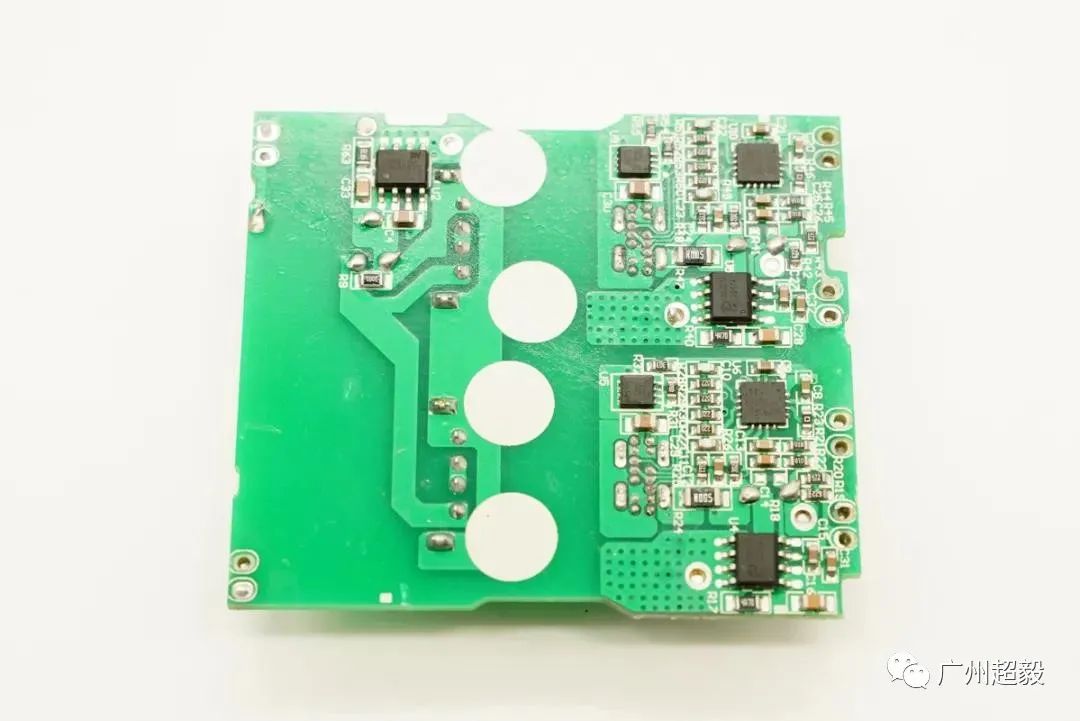

输出PCB板背面一览,右侧是两个USB-C口的同步整流输出电路,设计布局完全一样;左上角则是USB-A电路的次级同步整流芯片。

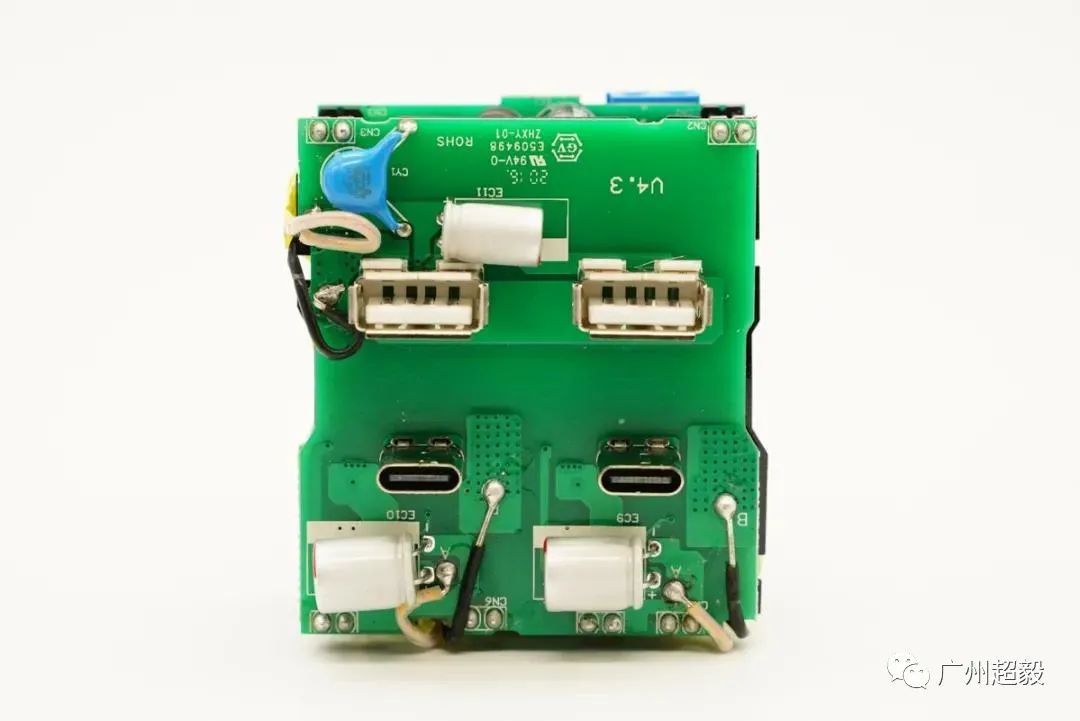

输出端一览,USB-C电路和USB-A电路之间分界明显,且间隔距离很大,便于使用。



拆解部分原件发现,亿光EL1019光耦在ABB四位USB输出18W PD快充插座上应用,横跨在初级和次级之间,用于初级次级通信,反馈调节输出电压。

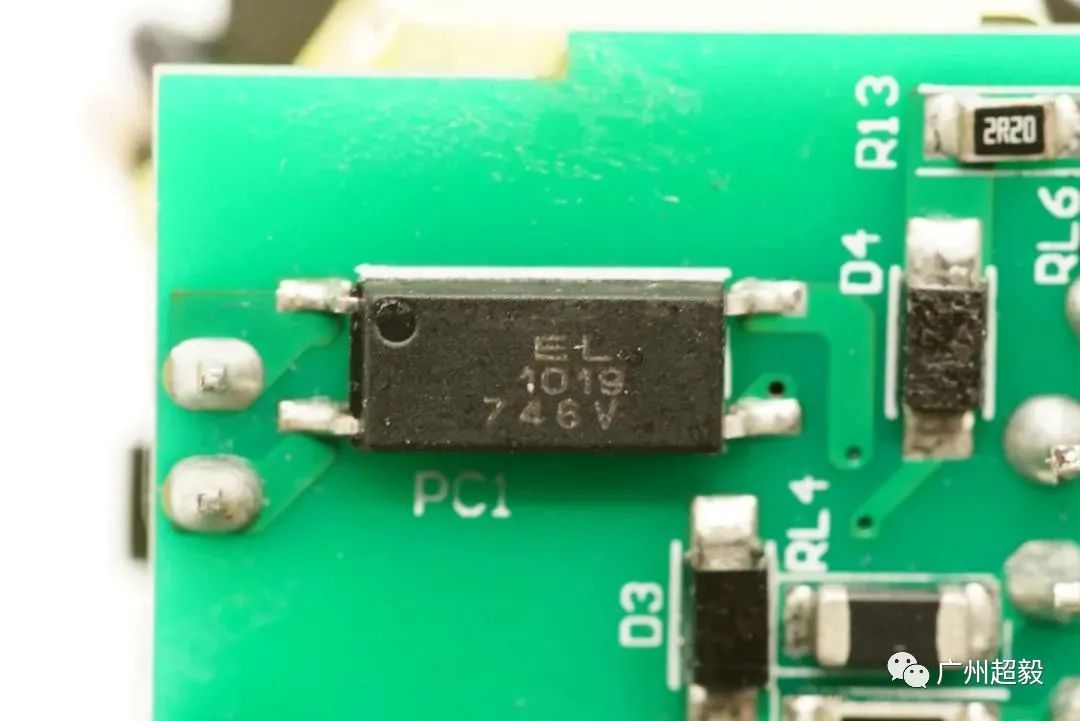

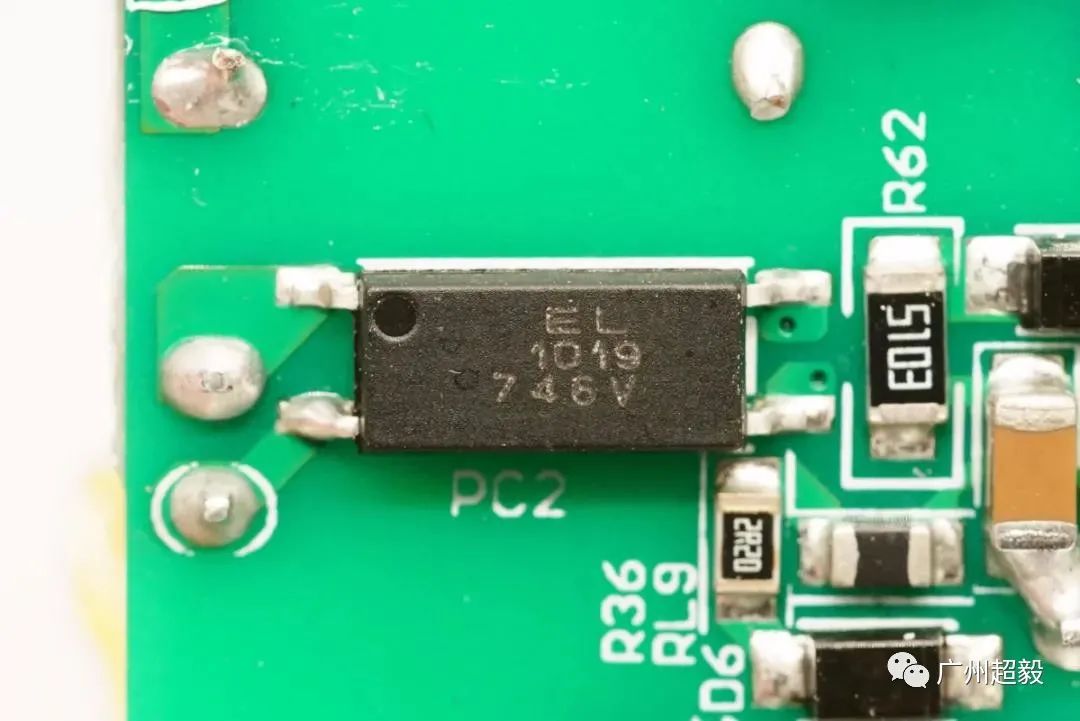

亿光EL 1019光耦特写

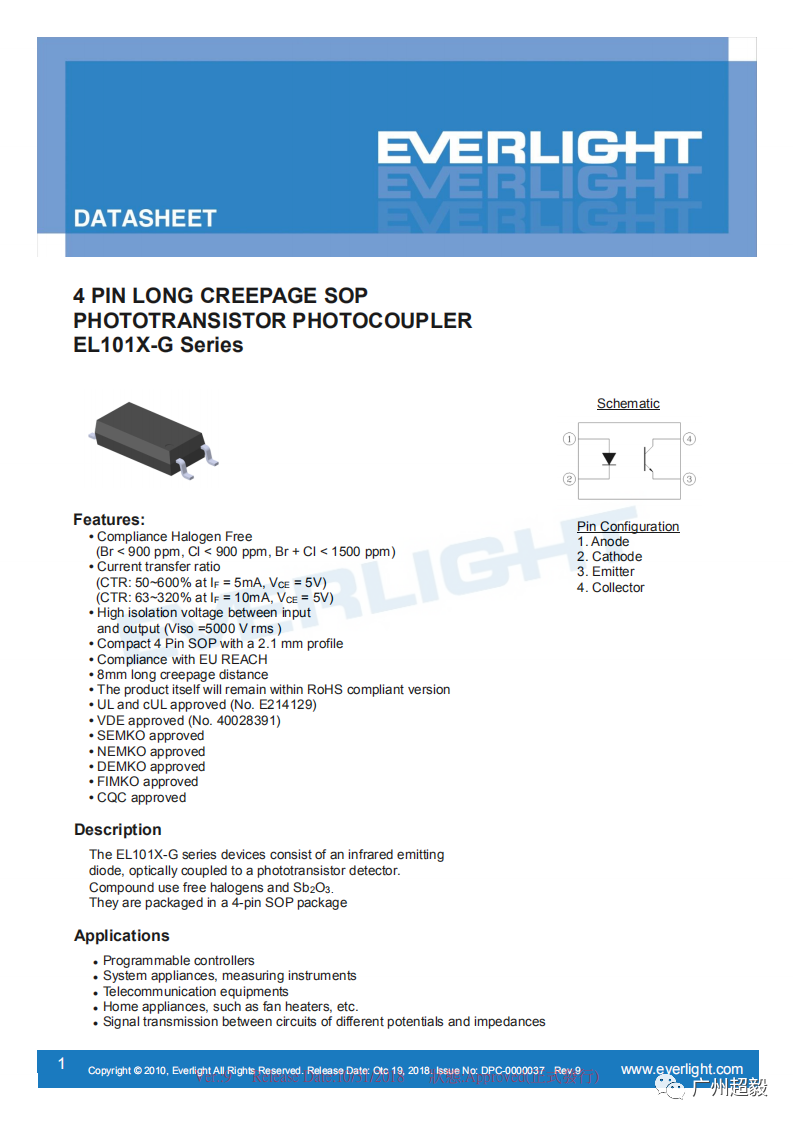

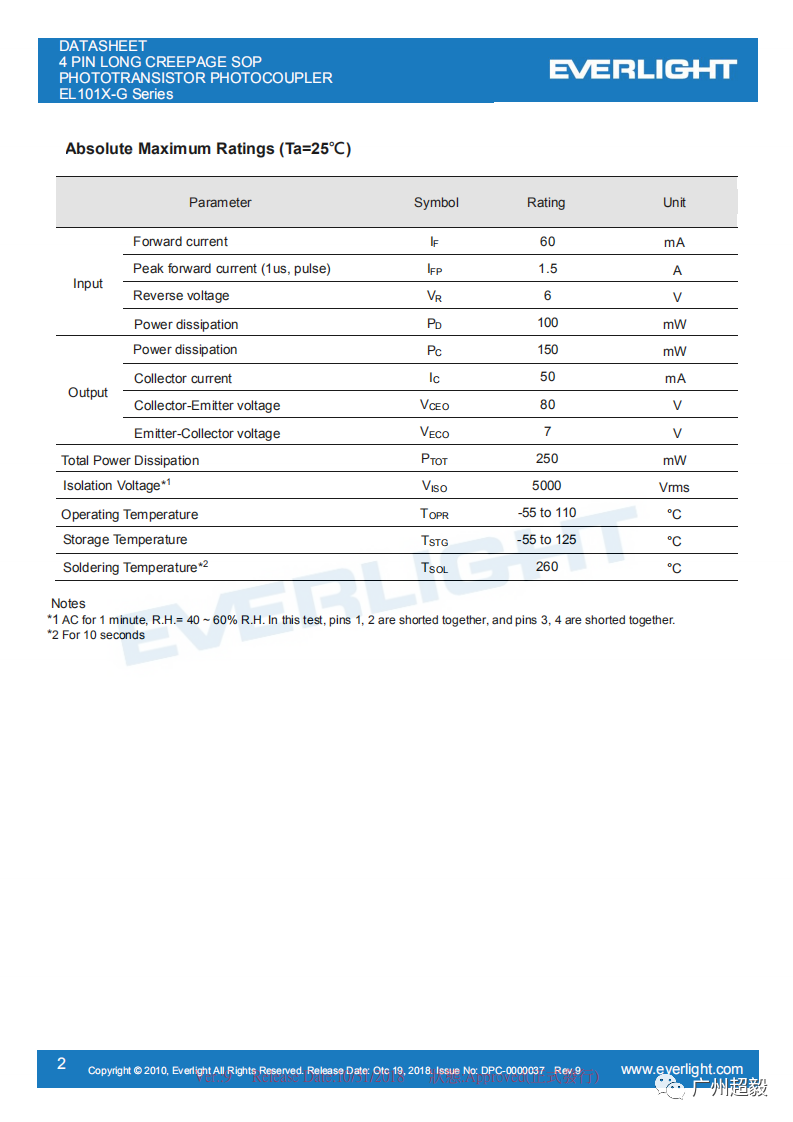

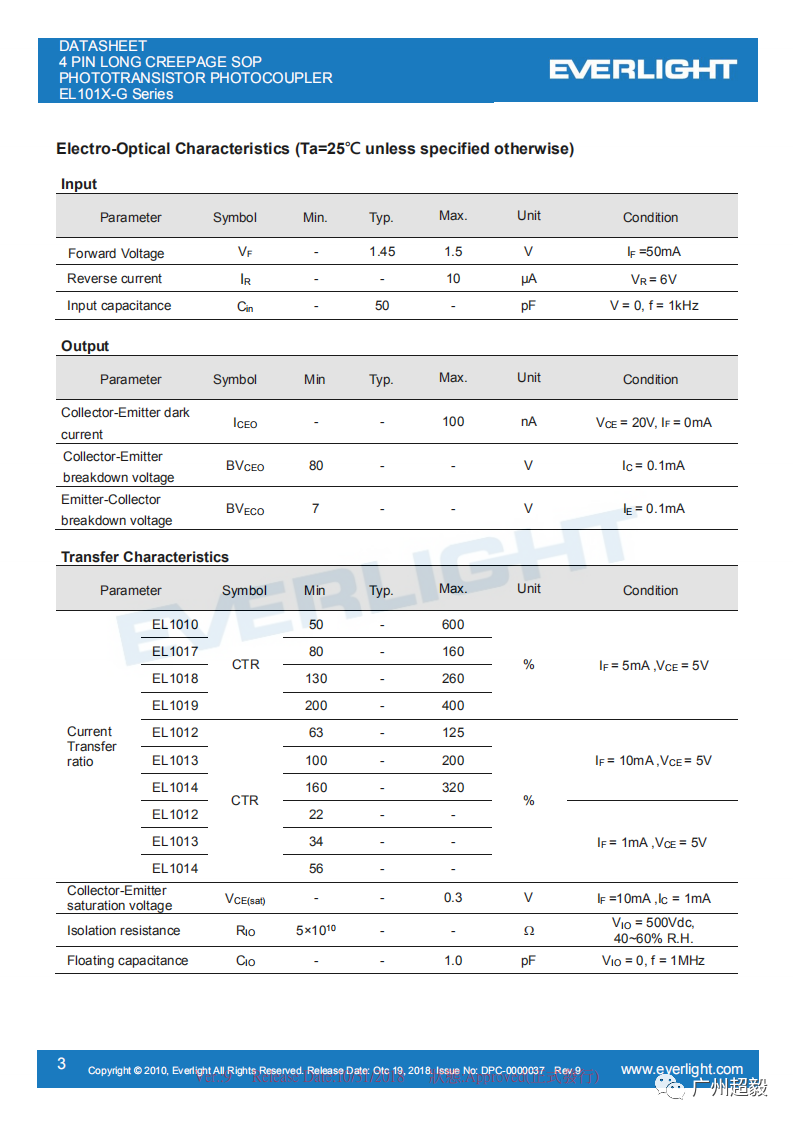

EL1019光耦详细规格参数






拆解总结



通过拆解发现,ABB四位输出USB充电插座采用三路电路设计,可以说是三个充电器的集合体。并且两个USB-C电路设计完全相同,对称性十分明显。

PS:如需EL1019光耦样品测试、规格书资料、应用技术咨询等,请联系超毅电子
