电耦合器（简称光耦）是开关电源电路中常用的器件。光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。

      常用的4N系列光耦属于非线性光耦，常用的线性光耦是PC817A—C系列。

      非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于弄开关信号的传输，不适合于传输模拟量。线性光耦的电流传输手特性曲线接进直线，并且小信号时性能较好，能以线性特性进行隔离控制。

      开关电源中常用的光耦是线性光耦。如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电，彩显，VCD，DCD等等，将在图像画面上产生干扰。同时电源带负载能力下降。

       在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。常用的4脚线性光耦有PC817A----C。PC111TLP521等常用的六脚线性光耦有：TLP632、TLP532、PC614、PC714、PS2031等。常用的4N25、4N26、4N35、4N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。

100Kbit/S：

6N138、6N139、PS8703

1Mbit/S：

6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530（双路）、HCPL-2531（双路）

10Mbit/S：

6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630（双路）、HCPL－2631（双路）

     在结构当面，高速光耦与普通光耦是不一样，高速光耦的结构是光敏二极管+放大驱动电路，普通光耦的结构是光敏三极管（+放大驱动电路）。光敏二极管的响应速度（上升下降时间）是纳秒级，光敏三极管的响应速度（上升下降时间）是微秒级。不是说普通光耦工作在线性区它就能高速，它固有的响应时间就限死了它想快也快不起来。另外如果普通光耦工作在线性区，那它也会受限截至频率Fc（Cut-offFrequency）这个参数，普通光耦这个Fc基本在50KHz左右（测试条件VCC=5v、IC=5ma、RL=100R，RL加大Fc更小，RL=1K时，Fc大约在10KHz左右），像TLP521，Fc约50KHz，PC817，Fc约80KHz，CNY117，Fc约250KHz。

      当然有些普通光耦在调大驱动电流（到200MA）/减小负载电阻（到500OHM）/优化驱动脉冲等情况下的确实能达到500KHz这样的速度。

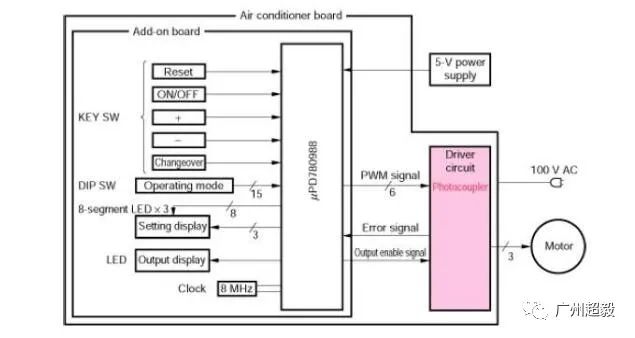

1、高速光耦应用在空调

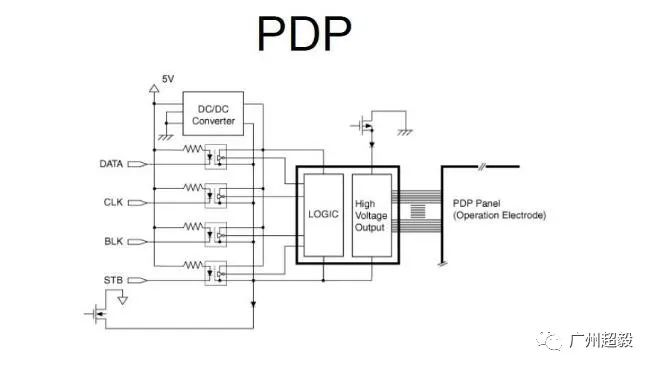

2、高速光耦应用在驱动电源

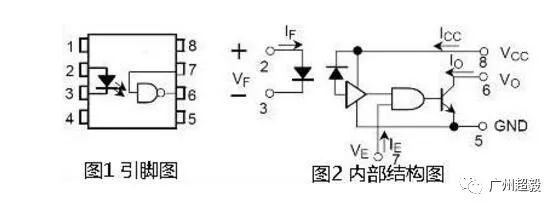

      高速光电耦合器6N137由磷砷化镓发光二极管和光敏集成检测电路组成。通过光敏二极管接收信号并经内部高增益线性放大器把信号放大后，由集电极开路门输出。6N137引脚图和内部结构图如图1和图2所示。该光电器件高、低电平传输延迟时间短，典型值仅为45ns，已接近TTL电路传输延迟时间的水平。具有10Mbps的高速性能，因而在传输速度上完全能够满足隔离总线的要求。内部噪声防护装置提供了典型10kV/μs的共模抑制功能。除此之外，6N137还具有一个控制端，通过对该端的控制，可使光耦输出端呈现高阻状态。

1:NC.；2:Anode（阳极）；3:Cathode（阴极）；4:N.C.；5:GND；6:Output（Opencollector开路集电极）；7:Enable（使能端）；8:VCC

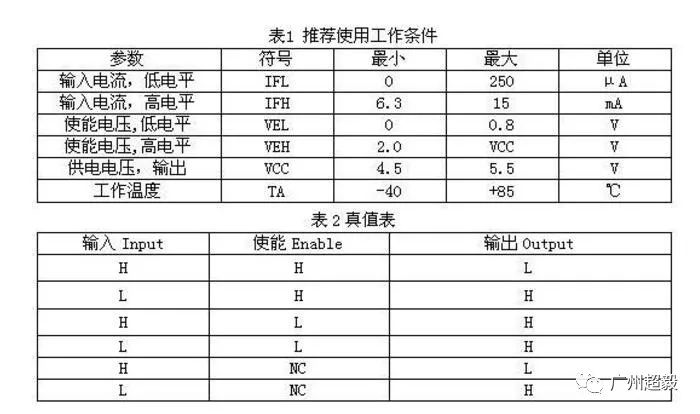

    简单的原理如图1所示，若以脚2为输入，脚3接地，则真值表如附表2所列，这相当于非门的传输，若希望在传输过程中不改变逻辑状态，则从脚3输入，脚2接高电平。

     6N137的内部结构原理如图3所示，信号从脚2和脚3输入，发光二极管发光，经片内光通道传到光敏二极管，反向偏置的光敏管光照后导通，经电流-电压转换后送到与门的一个输入端，与门的另一个输入为使能端，当使能端为高时与门输出高电平，经输出三极管反向后光电隔离器输出低电平。当输入信号电流小于触发阈值或使能端为低时，输出高电平，但这个逻辑高是集电极开路的，可针对接收电路加上拉电阻或电压调整电路。

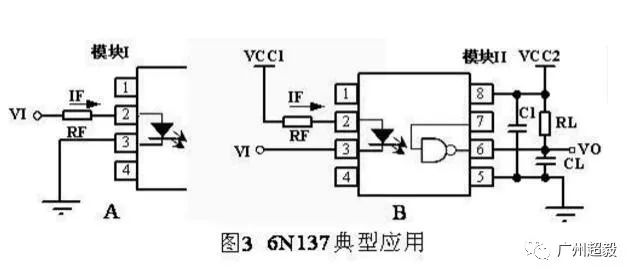

      隔离器6N137典型应用如图3所示，假设输入端属于模块I，输出端属于模块II。输入端有A、B两种接法，分别得到反相或同相逻辑传输，其中RF为限流电阻。发光二极管正向电流0-250μA，光敏管不导通；发光二极管正向压降1.2-1.7V（典型1.4V），正向电流6.3-15mA，光敏管导通。若以B方法连接，TTL电平输入，Vcc为5V时，RF可选500Ω左右。如果不加限流电阻或阻值很小，6N137仍能工作，但发光二极管导通电流很大对Vcc1有较大冲击，尤其是数字波形较陡时，上升、下降沿的频谱很宽，会造成相当大的尖峰脉冲噪声，而通常印刷电路板的分布电感会使地线吸收不了这种噪声，其峰-峰值可达100mV以上，足以使模拟电路产生自激。所以在可能的情况下，RF应尽量取大。

     输出端由模块II供电，Vcc2=4.5～5.5V。在Vcc2（脚8）和地（脚5）之间必须接一个0.1μF高频特性良好的电容，如瓷介质或钽电容，而且应尽量放在脚5和脚8附近（不要超过1cm）。这个电容可以吸收电源线上的纹波，又可以减小光电隔离器接受端开关工作时对电源的冲击。脚7是使能端，当它在0-0.8V时强制输出为高（开路）；当它在2.0V-Vcc2时允许接收端工作，见真值表2。

      脚6是集电极开路输出端，通常加上拉电阻RL。虽然输出低电平时可吸收电路达13mA，但仍应当根据后级输入电路的需要选择阻值。因为电阻太小会使6N137耗电增大，加大对电源的冲击，使旁路电容无法吸收，而干扰整个模块的电源，甚至把尖峰噪声带到地线上。一般可选4.7kΩ，若后级是TTL输入电路，且只有1到2个负载，则用47kΩ或15kΩ也行。CL是输出负载的等效电容，它和RL影响器件的响应时间，当RL=350Ω，CL=15pF时，响应延迟为25-75ns。
