光耦817的原理及检测方法

更新时间 2020-03-30 15:53 阅读

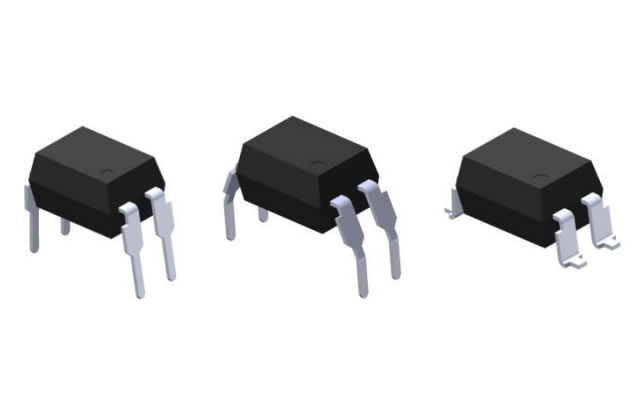

　　EL817系列产品基于自身体积小、寿命长、无触点、可靠性高、抗干扰能力强等优点，LTV-817-B光电耦合器已经被广泛应用于电压自动增益回路和稳压电路，以及光电测试电路和光控制电路中。

　　EL817线性光耦作用及原理：

　　EL817是常用的线性光藕，在各种要求比较精密的功能电路中常常被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。

　　当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，从而实现了“电-光-电”的转换。

　　普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号。线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。

　　EL817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

　　光电耦合器EL817的检测方法：

　　1.用万用表电阻挡（Rx1至RX1k挡均可）测输入端口2脚内部发光二极管是否为好（判断方法同普通二极管），并确定其正负极。

　　2.用Rx1k挡测输出端3）4）脚内部光敏三极管发射极和集电极间的正、反向电阻均应为∞。否则为损坏。

　　3.取一只容值为1000~3300pF的电解电容（容值越大，效果越好）。用Rx1k挡对其充电。充电完毕后，将万用表置Rx1k挡，且黑笔接脚4、红笔接脚3，然后用已充电电容对1.2脚放电（正极接脚口、负极按脚2））。放电瞬间，若表针迅速右摆，然后先快后缓慢地回到最左端∞处（此现象由电容的放电特性决定），则说明输入和输出之间的光电耦合特性是良好的。否则光电耦合器性能不良。
