高速光耦有哪些_高速光耦如何选型?

发布时间:2020-03-12 16:59  作者:超毅电子  点击次数:
  电耦合器(简称光耦)是开关电源电路中常用的器件。光电耦合器分为两种:一种为非线性光耦,另一种为线性光耦。


  常用的4N系列光耦属于非线性光耦,常用的线性光耦是EL817A—C系列。

  非线性光耦的电流传输特性曲线是非线性的,这类光耦适合于弄开关信号的传输,不适合于传输模拟量。线性光耦的电流传输手特性曲线接进直线,并且小信号时性能较好,能以线性特性进行隔离控制。

  开关电源中常用的光耦是线性光耦。如果使用非线性光耦,有可能使振荡波形变坏,严重时出现寄生振荡,使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电,彩显,VCD,DCD等等,将在图像画面上产生干扰。同时电源带负载能力下降。

  高速光耦有哪些_高速光耦如何选型

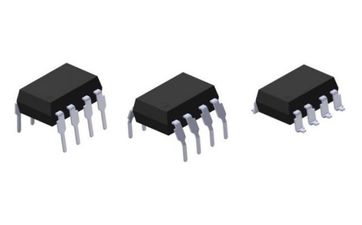

  高速光耦芯片型号与选型

  100Kbit/S:

  6N138、6N139、

  1Mbit/S:

  6N135、6N136、

  10Mbit/S:

  6N137

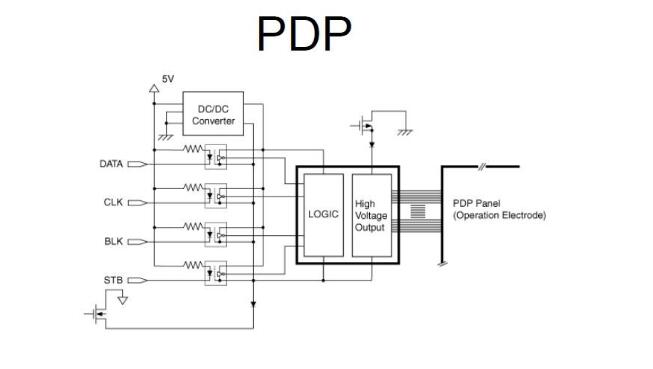

  高速光耦的应用

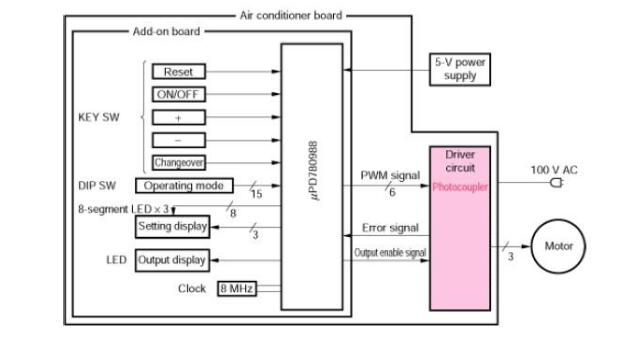

  1、高速光耦应用在空调


  2、高速光耦应用在驱动电源


  在彩电,显示器等开关电源维修中如果光耦损坏,一定要用线性光耦代换。常用的4脚线性光耦有PC817A----C。常用的4N254N264N354N36是不适合用于开关电源中的,因为这4种光耦均属于非线性光耦。
