红外对管常用料号搭配使用说明
更新时间 2020-01-15 16:56
阅读
光电对管或红外对管其实就是分别由一个发射管与接收管的组合，特别是用于组装槽型光耦或者发射式光耦时，需要用到这一对管子，市面上俗称为光电对管；红外对管是红外线发射管与光敏二极管PD、光敏三极管PT（也称为“接收管”），或者红外线接收管，或者红外线接收头配合在一起使用时候的总称。例如：
1.3mm圆头插件“红外发射管”IR204C-A常与“光敏二极管”PD204-6B匹配成红外光电对管，常用于“投币器”
2.5mm圆头插件“红外发射管”IR333C-A常与“光敏二极管”PD333-3B匹配成红外光电对管，常用于“光电式烟感”
3.3mm圆头插件“红外发射管”IR204C-A常与“光敏三极管”PT204-6B匹配成红外光电对管，常用于“投币器”
4.5mm圆头插件“红外发射管”IR333C-A常与“光敏三极管”PT334-6B匹配成红外光电对管，常用于“光电式烟感”
5.红外发射管IR908-7C常与接收管PT908-7C组合为红外光电对管，常用于“槽型光电开关”/“槽型光耦”
6.红外发射管IR928-6C常与接收管PT928-6C组合为红外光电对管，常用于“槽型光电开关”/“槽型光耦”
7.红外发射管IR968-8C常与接收管PT968-8C组合为红外光电对管，常用于“槽型光电开关”/“槽型光耦”
908尺寸1908尺寸2
液位c传感器专用红外发射管IR908-7C常与接收管PT908-7C组合为红外光电对管简单介绍。
侧向型红外发射管主要型号说明：

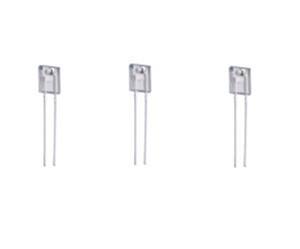

IR908-7C
IR908-7C-F
***P/N后面带-F只是表示发射管脚长为10mm，不带F后缀的素子脚长14.5mm以上，与不带-F的规格电性能一样
IR908-7P
IR908-7P-F
***“P”表示素子外观是“浅浅的粉红色”，“C”表示素子水清透明，厂家一帮用来做区分发射与接收用
侧向型接收管主要型号说明：
PT908-7C
PT908-7C-F
***P/N后面带-F只是表示发射管脚长为10mm，不带F后缀的素子脚长14.5mm以上，与不带-F的规格电性能一样
PT908-7P
PT908-7P-F
***“P”表示素子外观是“浅浅的粉红色”，“C”表示素子水清透明，厂家一帮用来做区分发射与接收用
