　　光遮断器也称传输型光传感器，也可叫电光电开关，。即在一个封装内将发光元件和测光元件面对面排列，通过探测其间是否有物体遮住光线来实现检测功能。发光元件使用的是输出高、寿命长的GaAs红外发光二极管。测光元件主要使用单光电晶体管，双光电晶体管或光电IC。

　　组合封装

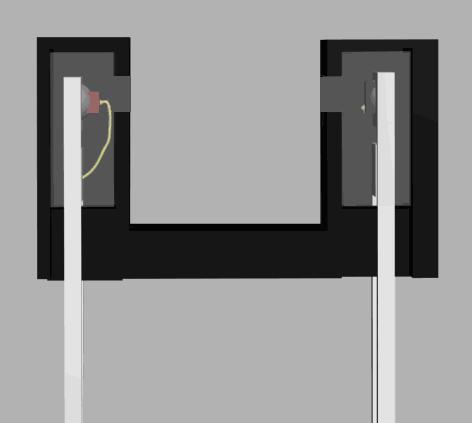

　　二次注模封装

　　光电开关等效电路

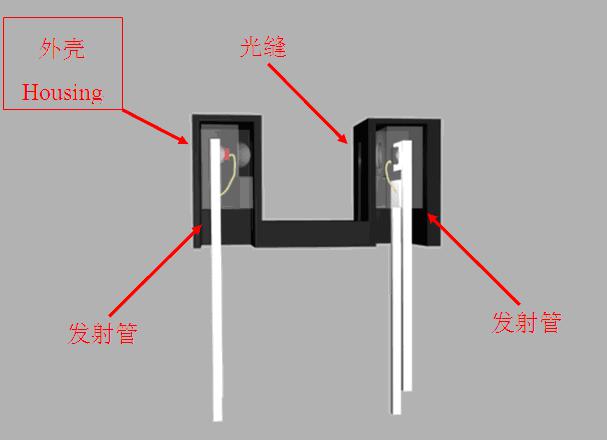

　　该遮断器分为壳(Housing)型和二次模塑型。其中，组装型最为常用，是将发光管和接收管插在树脂壳内的光电开关。二次模塑型则应用于近来小型化产品。

　　为了提高发光和测光效率，光电开关使用的发光及测光元件模塑树脂为无杂质的高纯度环氧树脂。为此，其与IC和晶体管等的树脂不同，在耐热性、机械性强度、耐溶剂性上有些弱。因此，在安装、使用以及电路设计时请注意以下几点。

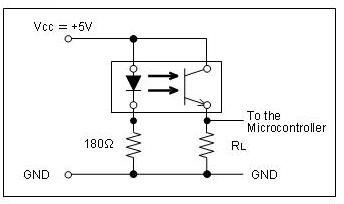

　　1、根据使用方法不同，红外发光二极管的使用电流有所不同。因此，需要分别决定光电晶体管的负荷电阻。如果负荷电阻的选定不适当，会发生器件不正常的问题。关键在于发射强度上下限定值的模拟。即暗电流的最大值、模拟电压和发射强度的一半。下图公式，表示限流电阻选定方法例，请务必在设计阶段确认。另外，如有不明敬请登陆www.chaoyidianzi.com资询！

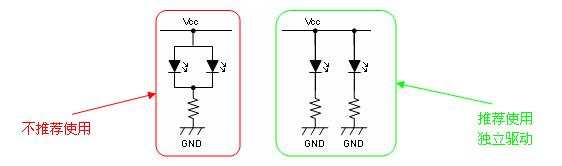

　　2、当光电开关2个以上并列使用时，如果将红外发光二极管的限流电阻并联使用，那麽由于VF差异会出现功能不能正常运转的情况。
