红外线接收头的引脚图与放大电路

更新时间  2019-11-14 16:28 阅读
  红外线接收头是由红外线接收管以及放大电路组合而成的一体化接收头。放大电路通常是由一个集成块及若干电阻电容等元件组成,并且需要封装在一个金属屏蔽盒里,因而电路比较复杂,体积却很小。


  由于工程生产过程中,都是先把电路板点焊之后才插入配件的,所以工程需要了解红外线接收头的引脚,来让引脚正确配对电路板。那么如何去辨别红外线接收头的三个引脚呢?


  一般有两种方法,第一种就是最简单的,让红外线接收头供应商提供型号规格书,通过规格书来区分接收头的引脚。另一种就是用机械表测其中两个脚的电阻,找到其中两脚阻值最小的一个,这时表棒不要动,红表棒接的是Vcc,表棒接地,另一个脚就是信号脚(IR)了。

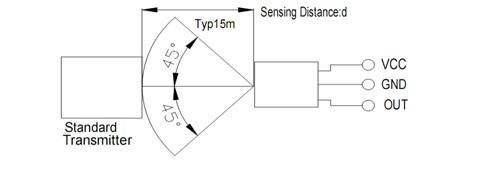

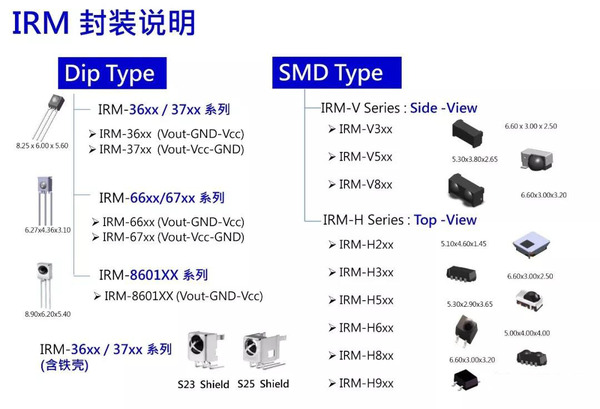

  红外线接收头的三个引脚是GND、Vcc、Out三个引脚,分别为接地、电源和信号输出。不同型号的红外接收头,其引脚排列也不相同。

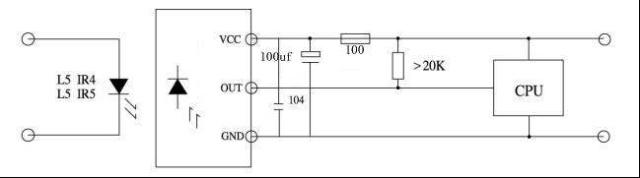

  红外接收头内部放大器的增益很大,很容易引起干扰,因此在接收头的VCC(电压)PIN脚与GND(地线)pin脚须加上滤波电容,经专家测试试验一般在47uf陶瓷电容(注意:电容加到100uf或20UF电容会导致接收头接收距离拉短)。


  红外一体化接收头:红外线接收头一般是接收、放大、解调一体头,一般红外信号经接收头解调后,数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上,单片机解码时,通常将接收头输出脚连接到单片机的外部中断,结合定时器判断外部中断间隔的时间从而获取数据。重点是找到数据“0”与“1”间的波形差别。输出端可与CMOS、TTL电路相连,这种接收头广泛用在空调,电视,VCD等电器中。
