光电元器件在红外投影键盘上的应用

发布时间:2019-10-28 16:21  作者:超毅电子  点击次数:

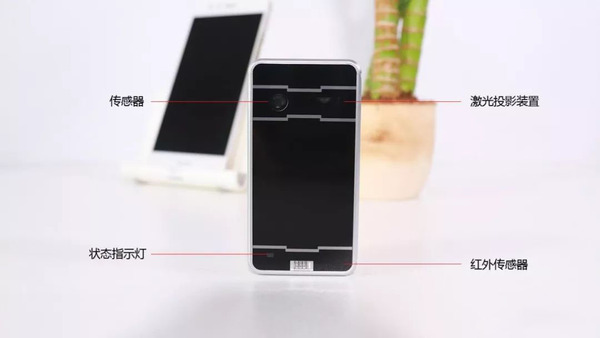

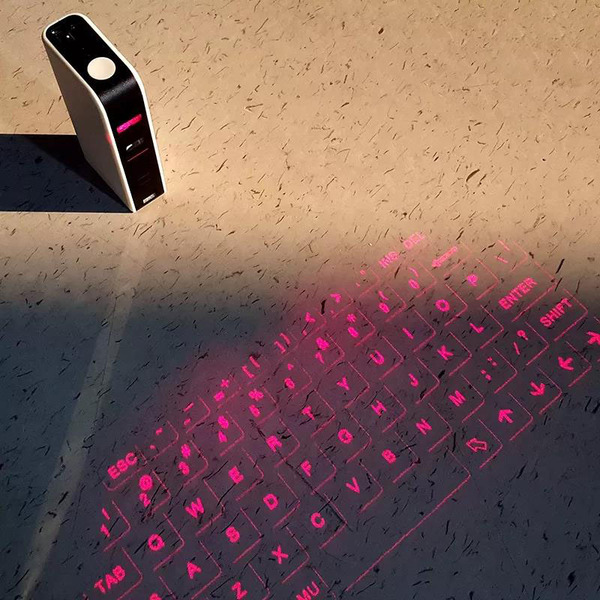

  红外投影键盘是一款键盘,该装置可向桌面等平面上投影键盘的按键布局,只要将手指放在虚拟的按键部位,投影装置就能对其进行检测并发出相应的信号电脑等设备将可接受到输入的按键。


  优点:体积小携带方便

  缺点:手感较差,按的时间长了手指会痛。

  工作原理

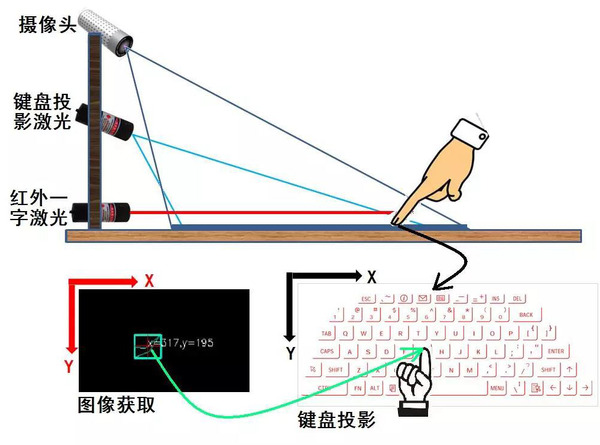

  如上图所示,在最下面的红外一字激光发射出红外线覆盖空间中的一个面,当然这个平面要覆盖整个键盘的范围,在中间的键盘投影键盘发出的是键盘形状的轮廓图形主要用于位置的标定。


  在最上面的摄像头实时拍摄外界图形并且把数据传递给电脑,因为一字激光发出的光线是和水平面平行的,所以没有物体遮挡时摄像头是不能检测到红外线信号的,但是如果有物体在红外一字激光区域中时,遮挡物体表面就会覆盖,有红外线摄像头就会检测到红外线信号,电脑获取到摄像头发送过来的信号后,经过一定的算法之后,得到红外线亮点在图片中的坐标,然后把这个坐标映射到现实中键盘的位置从而实现其功能。

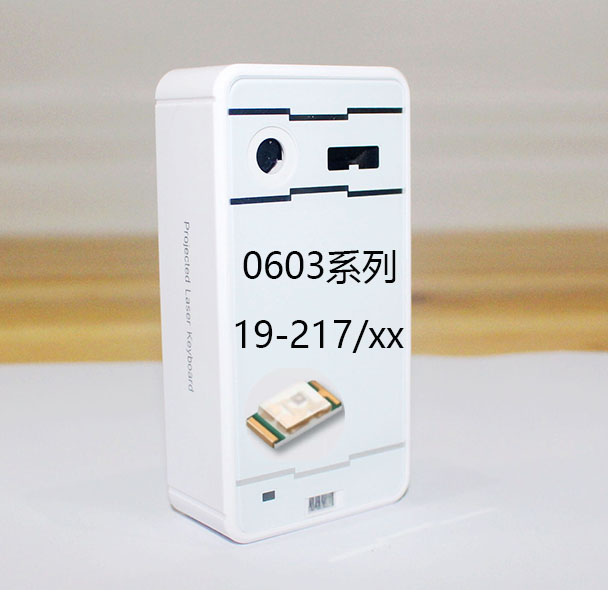

  红外投影键盘专用光电元器件料号如需样品测试、规格资料、应用技术等,欢迎联系超毅电子。
