红外线接收头一些简单知识

更新时间 2019-09-17 16:37 阅读

　　我们知道红外遥控一般分为两部分，分别是发射部分以及接收部分，而红外接收头属于接收部分，发射部分的主要元件为红外发光二极管；而接受部分它的组成最重要的部分是光敏二极管。

　　红外接收头广泛应用于音响、电视、录影机、机顶盒、电暖器、电风扇、遥控车等场合。

　　一、封装、引脚

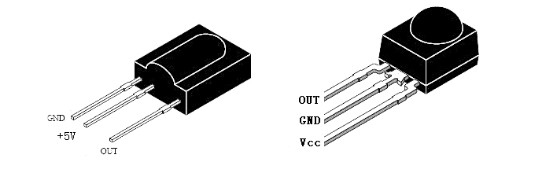

　　红外接收头有三个引脚，分别是：VCC电源正极、GND电源负极、OUT输出端。

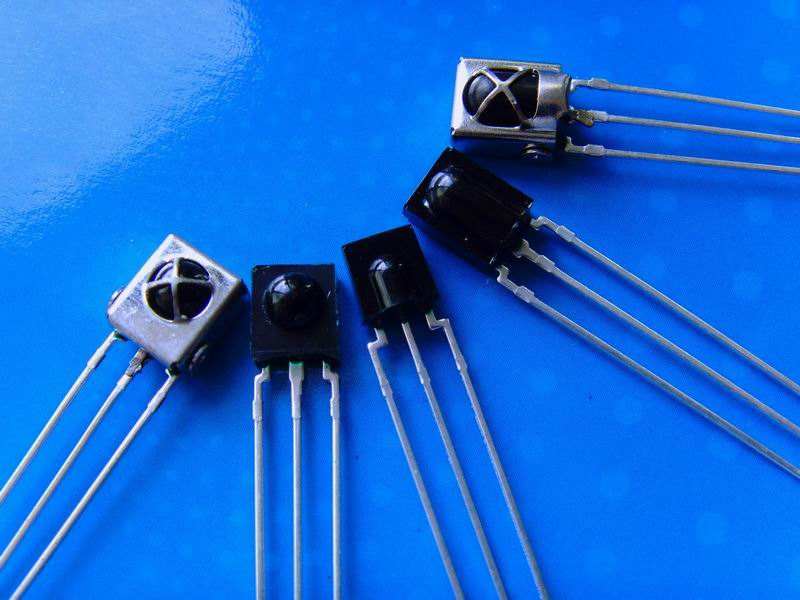

　　封装：贴片型、插件型，鼻梁型、草帽型、圆柱型、半球型等，不同厂家的接收头引脚顺序以及外壳形状各异。

　　二、结构、原理

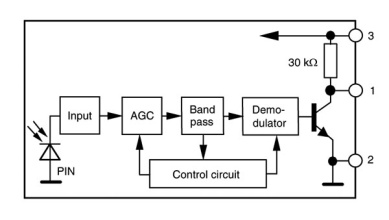

　　结构如图内部集成了自动增益放大器、带通滤波器、解调器等电路，有些还包含限幅电路、比较器以及积分器等，因此一个小小的接收头其实内部集成了不少电路。

　　人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
