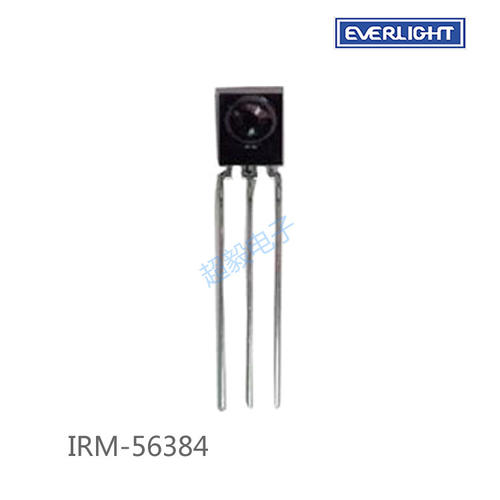

机顶盒专用红外线接收头IRM-56384

更新时间 2019-08-23 15:48 阅读

　　IRM-56384型是一种微型红外遥控系统接收机，它是利用最新的集成电路技术开发和设计的。在主框架上装配了PIN二极管和前置放大器，环氧封装可以针对红外光的滤波。解调输出信号可以由微处理器直接解码。

　　BLC(AutomaticBiasLevelControl):自动偏压等级控制，可抑制因外来光线所输入的变动

　　B.P.F.(BandPassFilter):频宽滤波器，可控制通过中心频率的范围

　　接收头IRM-56384是一款中心频率38KHz的接收头，本体尺寸大小为:长*宽*厚=6.27*4.36*3.1mm，比一般的接收头要小，其脚位从左至右（接收头球头正对自己）1-2-3脚分别为:

　　1脚:输出信号脚

　　2脚:接地

　　3脚:电源脚Vcc

　　PIN脚长22.9mm

　　消耗电流:最大0.4mA（无输入信号时）

　　接收角度:锥体角度90°

　　接收距离:直线距离大于8米，45°角距离大于4米

　　高电平输出:最小2.7V

　　低电平输出:最小0.2V，平均0.5V

　　高电平脉冲宽度:400~800us

　　低电平脉冲宽度:400~800us

　　包装规格:250pcs/包，7包/盒，10盒/箱

　　接收头IRM-56384应用:

　　•音频、电视、VCR、CD、MD等AV设备的光检测部分

　　•有线电视机顶盒•多媒体设备

　　以目前用于Midea风扇的情形来看，有两个问题未解决，暂时不建议用于风扇控制板:

　　1.部分接收头不能通过Midea的灯光阵列干扰要求（采用传统的白炽灯、节能灯阵列干扰）

　　2.有一定比例发现其AGC功能受损而无接收头功能，暂不清楚是静电的影响还是电源脉冲的问题
