复印机、传真机、打印机专用槽型光电开关

更新时间 2019-05-29 15:51 阅读

　　槽型光耦、U型光耦、槽型光电开关、U型光电开关、槽型光电遮断器、U型光电遮断器选型主要考虑有三点，1.槽宽、2.光缝宽度、3.固定方式。

　　1.槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。

　　2.槽型光耦(光电开关)的光缝宽度，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，槽型光电开关则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。

　　3.凹槽型光耦(光电开光)外形：带固定孔和带固定孔，请根据实际情况选择。

　　4.安装位置：光电传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。

　　对射型光电耦合器，俗称"槽型光电开关"、"U型光电开关"、"槽型光耦"，外型尺寸较小，红外发射管与接收管安装在一个黑色遮光的壳子内，属于红外线调制型光电检测，性能稳定、响应速度快、抗冲击、耐振动、干扰小、长寿命，可检测各种不同的物体，如铁、塑料制品、木材、液体等；

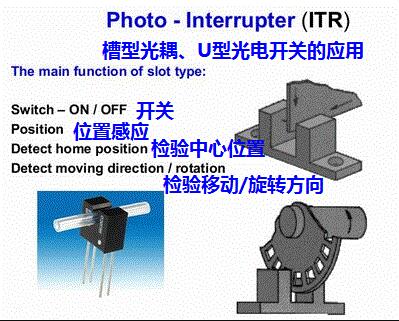

应用原理图

　　槽型光耦、U型光耦、槽型光电开关、U型光电开关、槽型光电遮断器、U型光电遮断器应用广泛涉及：读卡装置、游戏机、ATM机、验钞、点钞机、打印机、纸检装置、复印机、传真机、扫描仪、条码阅读器、自动售货机、自动售票机、等一些光电产品。

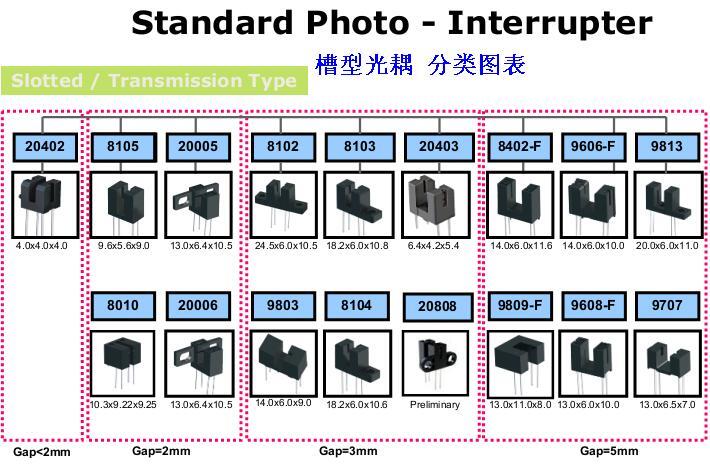

　　亿光槽型光电开关_U型光电开关_槽型光耦，槽宽有1.1mm，1.2mm，2.1mm，2.6mm，3.0mm，3.8mm，4.0mm，5.0mm，6.0mm规格，外型规格多样可供设计选用，或可根据需要，配合开发各型光电开关，复印机、传真机、打印机常用哪些槽形光耦，可以参考如上图示说明！
