亿光光耦EL817电源设备产品专用料号

更新时间 2019-05-23 16:14 阅读

　　光耦817超毅电子的主推产品，常备库存充足，主要是应用在众多类型的电源设备产品中起到隔离高低电压的作用，尤其在家电、充电器以及照明控制装置等市面上使用的众多终端产品设备中都有广泛使用，同时光耦817还起到运输电路之间信号的作用，简化电路设计从而可以减少电路之间的干扰增强安全性。

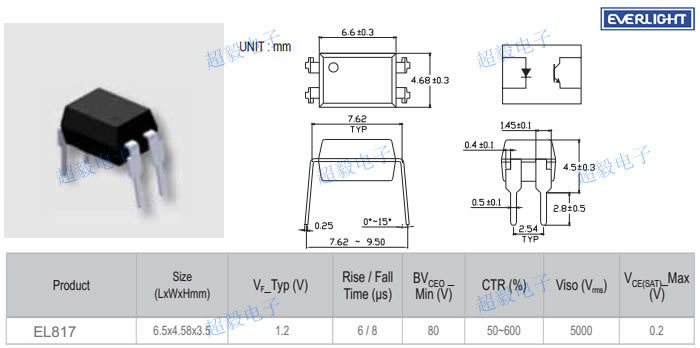

光耦EL817尺寸

项目		符号	最大范围	单位
输入端	顺向电流	IF	60	mA
	峰值电流（1us脉冲）	IFP	1	A
	反向电压	VR	6	V
	功率消耗	Pd	100	mW
	功率消耗	Pd	2.9	mW/℃
输出端	功率消耗	Pc	150	mW
	功率消耗	Pc	5.8	mW/℃
	集电极电流	Ic	50	mA
	集电极-发射极电压	Vceo	35	V
	发射极-集电极电压	Veco	6	V
总的功率消耗		Ptot	200	mW
隔离电压		Viso	5000	V
工作温度		Topr	-55~110	℃
储存温度		Tstg	-55~125	℃
焊锡温度		Tsol	260	℃

EL817使用额定最大范围

项目	符号	最小值	平均值	最大值	单位	条件
顺向电压	VF	---	1.2	1.4	V	IF=20mA
反向电流	IR	---	--	10	uA	VR=4V
输入端电容	Cin	---	30	250	pF	V = 0, f = 1kHz

光耦EL817输入端特性

项目	符号	最小值	平均值	最大值	单位	条件
集电极与发射极暗电流	Iceo	---	---	100	nA	VCE = 20V, IF = 0mA
集电极-发射极击穿电压	BVceo	80	--	---	V	IC = 0.1mA
发射极-集电极击穿电压	BVeco	7	---	---	V	IE = 0.1mA

光耦EL817输出端特性

品名型号		图标符号	最小值	平均值	最大值	单位	测试条件
按CTR分	EL817	CTR	50	---	600	%	IF=5mA ,Vce=5V
	EL817A		80	---	160
	EL817B		130	---	260
	EL817C		200	---	400
	EL817D		300	---	600
	EL817X		100	---	200
	EL817Y		150	---	300
集电极发射极饱和电压		Vce(sat)	---	0.1	0.2	V	IF = 20mA ,IC = 1mA
隔离阻值		Rio	5×1010	---	---	Ω	VIO = 500Vdc,40~60% R.H.
浮动电容		Cio	---	0.6	1.0	pF	VIO = 0, f = 1MHz
截止频率		fC	---	80	---	kHz	VCE = 5V, IC = 2mARL = 100Ω, -3dB
上升时间		tr	---	6	18	us	VCE = 2V, IC = 2mA,RL = 100

光耦EL817基本的转换特性

　　光电耦合器/光耦电流传输比CTR，指的是输出电流与输入电流之比，即输出电流IC与输入电流IF的百分比，通常用百分数来表示。公式：CTR=IC/IF×100%，EVERLIGHT亿光原装正品4SOP贴片光耦EL817S2(C)(TU)-FG的-G表示不含卤素，简称“无卤”，“C”等级的CTR为200~400%（测试条件：IF=5mA,VCE=5V）
