亿光贴片式光电二极管应用有哪些呢？

更新时间 2019-05-21 16:00 阅读

　　"光电二极体"又俗称"光敏管"、"接收管"或"光敏二极管"，因其对光有敏感作用，即受光后产生光电流变化：光敏二极管受光后，其反向饱和漏电电流增加；光敏三极管则是顺向光电流增加；人们利用此光敏管的特点来设计作为光敏感应与光电开关设计与应用。黑色透光本体的接收管可感应700~1200nm上红外光，而透明本体的接收管可以感应400~1200nm可见光与红外光。

　　光敏二极管的结构与工作原理：光敏二极管又称光电二极管，它与普通半导体二极管在结构上是相似的。入射光通过透镜正好照射在管芯上。光敏二极管管芯是一个具有光敏特性的PN结，光敏二极管的管芯以及管芯上的PN结面积做得较大，而管芯上的电极面积做得较小，PN结的结深比普通半导体二极管做得浅，所以受光面积较大，这些结构上的特点都是为了提高光电转换的能力。

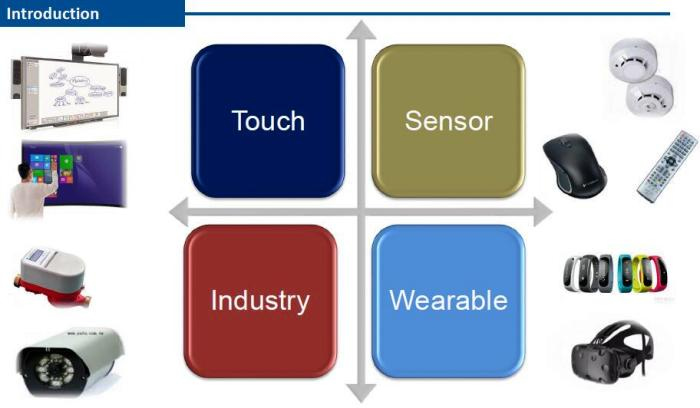

　　红外接收二极管又叫光敏管，也可称红外光敏二极管，英文名为Infraredreceiverdiode，红外接收管的作用是进行光电转换，在光控、红外线遥控、光探测、光纤通信、光电耦合等方面有广泛的应用，例如：音响、空调器、DVD、数码相机、电视机、光电对管、光耦、光敏感应设计等。

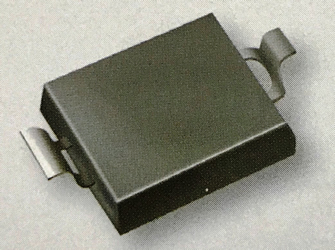

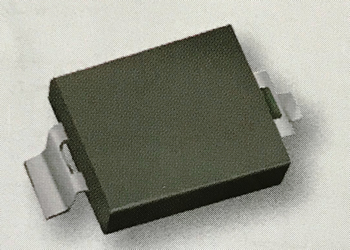

接收二极管型号	尺寸大小(mm)LWH	光敏感应峰值波长nm	光电流最小值IL（uA）	光电流平均值IL（uA）	灵敏度上升/下降时间ns	反向击穿电压BVR(V)	最大暗电流nA
PD12-206B/L512/TR8	2.41.340.6	875	---	0.7	830/460	33	10
PD12-21B/L458/TR8	3.02.01.0	940	1.3	1.5	6/6	33	10
PD15-21B/TR8	3.01.51.1	940	0.2	0.8	6/6	32	10
PD15-22B/L1/TR8	3.32.81.1	940	4.2	6.5	10/10	32	10
PD70-01B/TR7	4.43.91.2	940	17	25	50/50	32	30
PD70-01C/TR7	4.43.91.2	940	17	25	50/50	32	30
PD70-01B/TR10	4.43.91.2	940	17	25	50/50	32	30
PD70-01C/TR10	4.43.91.2	940	17	25	50/50	32	30
PD42-21B/TR8	3.22.42.6	940	2	4	6/6	32	10
PD42-21C/TR8	3.22.42.6	940	2	5	6/6	32	10
PD95-21B/TR10	5.82.02.7	940	1	4	6/6	32	10

　　超毅电子专业从事电子元器件销售业务及提供电子元器件应用方案，专业工程人员根据用户生产产品特性，提供合适的应用电子元器件型号，以及样品测试，后续的应用技术支持。如有需要样品测试技术支持规格书资料等信息，请联系超毅电子。
