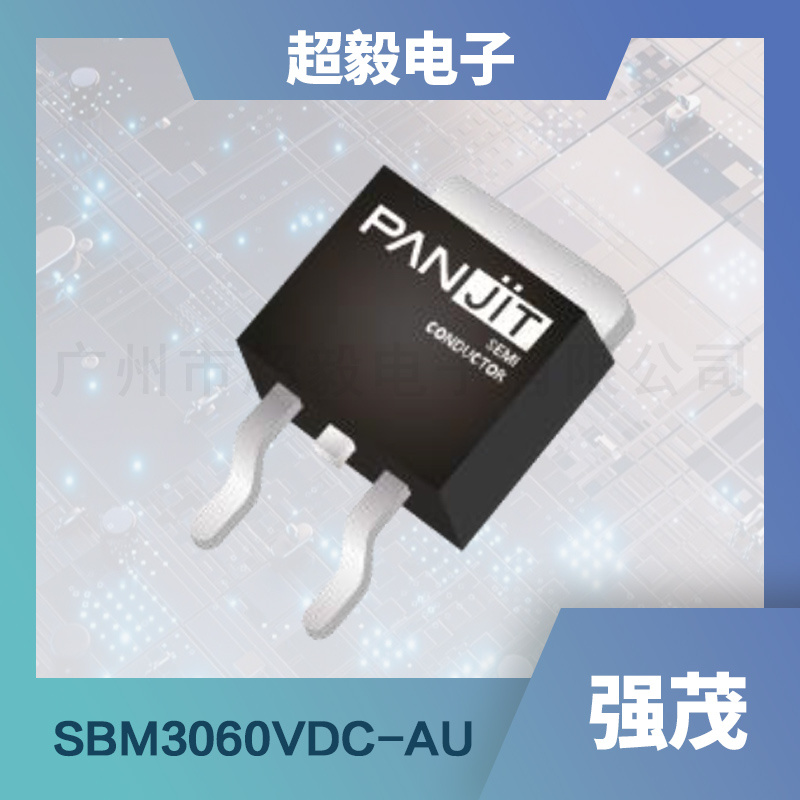

强茂肖特基二极管SBM3060VDC-AU
更新时间 2024-07-30 17:03
阅读
产品概述
强茂肖特基二极管SBM3060VDC-AU是一款专为高要求应用设计的表面贴装低VF肖特基势垒整流器。它融合了低正向电压降、低功率损耗及高效率等优势，能够轻松应对各种高负载场景。
该产品不仅通过了AEC-Q101认证，确保汽车级应用的可靠性，还采用无铅封装，符合欧盟RoHS 2.0环保标准，展现了其对环境保护的承诺。
应用领域
SBM3060VDC-AU因其出色的性能，在多个领域均有广泛应用：
- 高电流整流：在需要大电流直流输出的电源系统中，SBM3060VDC-AU能够提供稳定高效的整流解决方案。
- 工业控制：在工业自动化设备中，其高浪涌电流能力和高可靠性使其成为不可或缺的组成部分。
- 汽车电子：凭借AEC-Q101认证，SBM3060VDC-AU在汽车电子系统中占据重要地位，如发动机管理系统、照明系统等。
特征优势
- 低正向电压降（VF）：即使在高电流条件下，SBM3060VDC-AU也能保持极低的正向压降，有效降低功率损耗。
- 高效率：低损耗设计使得能量转换效率显著提升，有助于减少设备发热，提高系统稳定性。
- 高浪涌电流能力：强大的浪涌电流处理能力，确保设备在瞬态电压冲击下仍能稳定工作。
- 环保封装：无铅设计，符合环保标准，满足绿色电子产品的生产需求。
主要参数
以下是SBM3060VDC-AU的主要技术参数，以便更直观地了解其性能：
| 参数符号 | 测试条件 | 典型值 (TYP.) | 最大值 (MAX.) | 单位 |
|---|---|---|---|---|
| 最大重复峰值反向电压 | - | - | 60 | V |
| 最大RMS电压 | - | - | 42 | V |
| 最大直流阻断电压 | - | - | 60 | V |
| 最大平均正向电流 | 每器件每二极管 | 30 | 15 | A |
| 峰值正向浪涌电流 | 8.3ms单半正弦波，叠加在额定负载上，每二极管 | - | 250 | A |
| 典型结电容 | 在1MHz下测量，VR=4V | 650 | - | pF |
| 热阻（RθJA） | 注释1 | 52 | - | °C/W |
| 热阻（RθJC） | 注释2 | 4.5 | - | °C/W |
| 热阻（RθJL） | 注释2 | 3.2 | - | °C/W |
| 正向电压（VF） | IF=3A, TJ=25°C | 0.36 | - | V |
| IF=5A, TJ=25°C | 0.4 | - | V | |
| IF=15A, TJ=25°C | - | 0.59 | V | |
| IF=3A, TJ=125°C | 0.29 | - | V | |
| IF=5A, TJ=125°C | 0.35 | - | V | |
| IF=15A, TJ=125°C | - | 0.57 | V | |
| 反向电流（IR） | VR=42V, TJ=25°C |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
