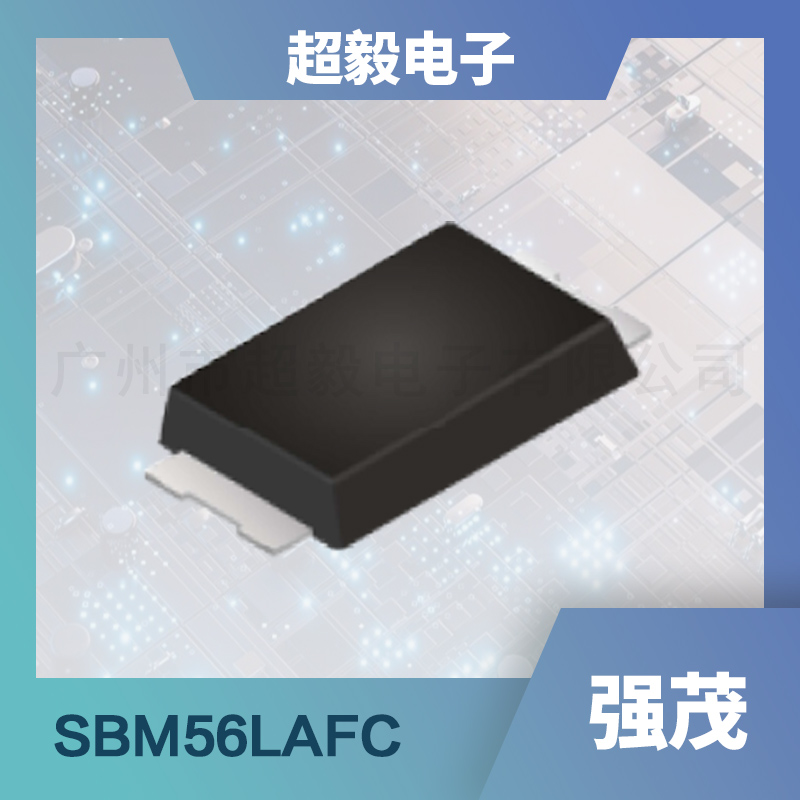

强茂肖特基二极管SBM56LAFC：高效能整流新选择
更新时间 2024-07-26 17:03
阅读
产品概述
SBM56LAFC是一款专为高电压、大电流应用设计的表面贴装肖特基势垒整流二极管。它具备高达60V的额定电压和5A的额定电流，能够轻松应对各种高功率电子设备的挑战。
采用SMAF-C塑料封装，不仅确保了元件的紧凑性和耐用性，还提升了电气性能和热稳定性。此外，SBM56LAFC还遵循环保标准，助力绿色电子产业的发展。
应用领域
凭借其出色的电气特性和稳定性，SBM56LAFC在多个领域展现出广泛的应用潜力：
- 电源管理：在开关电源、DC-DC转换器、UPS不间断电源等系统中，SBM56LAFC能够显著降低功耗，提高能源转换效率。
- 汽车电子：适用于车载充电器、电池管理系统、电动助力转向系统等，为汽车电子系统提供高效、稳定的电力支持。
- 工业控制：在工业自动化、机器人控制、变频器等领域，SBM56LAFC的高效能和可靠性为设备稳定运行提供了有力保障。
- 通信设备：在通信基站、数据中心、服务器等需要高功率电源支持的场合，SBM56LAFC发挥着关键作用，确保信号传输的稳定性和效率。
特征优势
高效率与低损耗
- 极低正向压降：SBM56LAFC在正向导通时具有极低的压降，有助于减少能量损失，提升整体能效。
- 高功率处理能力：额定电流高达5A，轻松应对各种高功率负载需求。
环保与耐用
- 符合RoHS标准：采用无铅设计，符合欧盟RoHS 2.0环保指令要求，助力绿色生产。
- 高品质材料：采用绿色模塑化合物，按照IEC 61249标准生产，确保元件的长期使用稳定性和可靠性。
优秀热管理
- 低热阻设计：优化的散热结构有效降低元件工作温度，延长使用寿命。
- 宽温度范围工作：可在-55°C至+150°C的宽温度范围内稳定工作，适应各种恶劣环境。
主要参数
以下是SBM56LAFC的主要参数表，以便读者更全面地了解其性能特点：
| 参数名称 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 最大反向重复峰值电压 | V_RRM | 60 | V | |||
| 最大RMS电压 | V_RMS | 42 | V | |||
| 最大直流阻断电压 | V_R | 60 | V | |||
| 最大平均正向电流 | I_F(AV) | 5 | A | |||
| 峰值正向浪涌电流 | I_FSM | 8.3ms单半正弦波叠加在额定负载上 | 80 | A | ||
| 典型结电容（1MHz，V_R=4V） | C_J | 200 | pF | |||
| 典型热阻（结到环境） | R_θJA | 注1，注2 | 150 | °C/W | ||
| 典型热阻（结到安装表面） | R_θJL | 注1，注2 | 20 | °C/W | ||
| 工作结温范围 | T_J | -55 | +150 | °C | ||
| 存储温度范围 | T_STG | -55 | +150 | °C | ||
| 正向电压（T_J=25°C） | V_F | I_F=1A | -0.34 | V | ||
| I_F=3A | -0.45 | V | ||||
| I_F=5A | -0.60 | V | ||||
| I_F=1A, T_J=125°C | -0.27 | V | ||||
| I_F=3A, T_J=125°C | -0.44 | V | ||||
| I_F=5A, T_J=125°C | -0.54 | V | ||||
| 反向电流（V_R=60V, T_J=25°C） | I_R | -220 | μA | |||
| 反向电流（V_R=60V, T_J=100°C） | -15 | mA | ||||
| 反向电流（V_R=60V, T_J=125°C） | -10 | mA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
