强茂肖特基二极管SBA340AH
更新时间 2024-07-22 17:03
阅读
产品概述
强茂肖特基二极管SBA340AH专为高电压、大电流应用设计，其电压范围覆盖20-40V，最大平均正向整流电流高达3A，完美适配各类需要高效电能转换的电路。

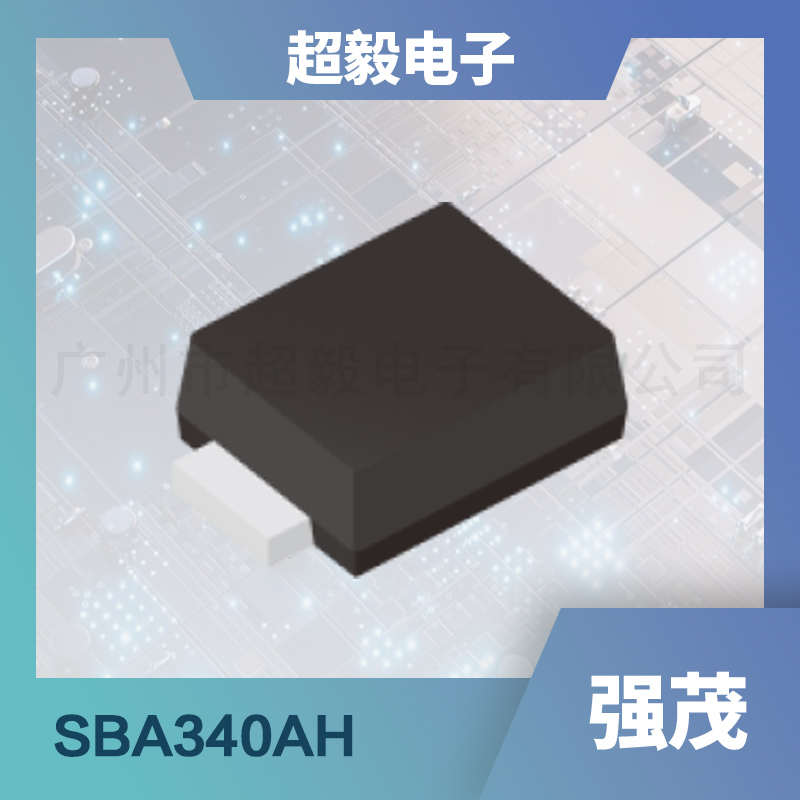

采用SOD-123HE封装，不仅体积小巧，便于集成，还具备出色的焊接性能，满足现代电子设备对紧凑性和可靠性的双重需求。此外，SBA340AH严格遵守欧盟RoHS 2.0标准，采用环保无铅材料，体现了企业的社会责任感和对环境保护的承诺。
应用领域
凭借其卓越的性能，强茂肖特基二极管SBA340AH在多个关键领域展现出强大的应用价值：
- 低压整流系统：在各类需要高效电压转换的低压整流电路中，SBA340AH能够显著降低能量损耗，提高整流效率。
- 电源保护设计：为电源系统提供反向电压保护，有效防止因极性接反而导致的设备损坏，增强系统稳定性。
- 高效电源转换：广泛应用于开关电源、DC-DC转换器、LED照明电源等高效电源转换场景中，助力实现能源的最大化利用。
特征优势
- 超低正向压降：SBA340AH在正向导通时，表现出极低的电压降，从而大幅减少电路中的能量损失，提升整体效率。
- 低功率损耗：其高效的能量转换能力，使得工作过程中的功率损耗极低，有助于延长设备使用寿命，降低运行成本。
- 快速切换响应：具备出色的快速切换能力，能够迅速响应电路中的动态变化，保证系统稳定运行。
- 环保无铅设计：符合全球环保趋势，采用无铅环保材料，助力绿色电子产品的普及与发展。
主要参数
以下是强茂肖特基二极管SBA340AH的详细参数表格：
| 参数名称 | 符号 | 测试条件 | SBA340AH | 单位 |
|---|---|---|---|---|
| 最大重复峰值反向电压 | V RRM | - | 40 | V |
| 最大均方根电压 | V RMS | - | 28 | V |
| 最大直流阻断电压 | V R | - | 40 | V |
| 最大平均正向整流电流 | I F(AV) | - | 3 | A |
| 峰值正向浪涌电流（8.3ms单半正弦波） | I FSM | 叠加在额定负载上 | 50 | A |
| 典型热阻（结到壳） | R θJ C | - | 20 | °C/W |
| 典型热阻（结到环境） | R θJ A | - | 185 | °C/W |
| 工作结温范围 | T J | -55至+150 | - | °C |
| 存储温度范围 | T STG | -55至+150 | - | °C |
| 正向电压（V F） | I F = 10mA, T J = 25°C | 0.21 | V | |
| I F = 1A, T J = 25°C | 0.35 | V | ||
| I F = 3A, T J = 25°C | 0.48 | V | ||
| I F = 10mA, T J = 125°C | 0.05 | V | ||
| I F = 1A, T J = 125°C | 0.27 | V | ||
| 反向电流（I R） | V R = 10V, T J = 25°C | 31 | A | |
| V R = 20V, T J = 25°C | 200 | A | ||
| V R = 30V, T J = 25°C | 16 | A | ||
| V R = 40V, T J = 25°C | 35 | A | ||
| V R = 20V, T J = 125°C | 8.6 | mA | ||
| V R = 30V, T J = 125°C | 10.7 | mA | ||
| V R = 40V, T J = 125°C | 12 | mA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
