强茂功率肖特基二极管MBR8H120PC
更新时间 2024-04-16 10:36
阅读
一、产品概述

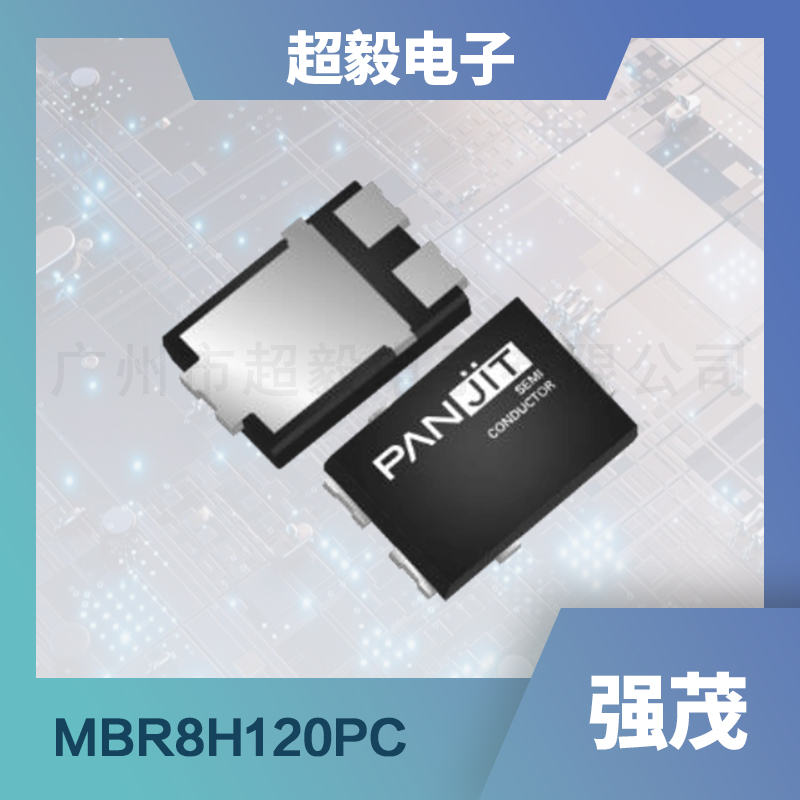

MBR8H120PC是一款由强茂公司推出的表面贴装超低反向电流肖特基势垒整流器。该整流器采用TO-277C封装，具有优异的电气性能与热性能，适用于各种需要高效率、低损耗的电路应用中。
二、应用领域
MBR8H120PC整流器因其高性能特性，广泛应用于通信、电源管理、工业自动化及汽车电子等领域。在这些领域中，它能够帮助优化电路效率，减少能量损失，提高系统的稳定性和可靠性。
三、特征优势
MBR8H120PC整流器具有多项显著优势：
- 低泄漏电流：确保在高电压下具有更小的功耗。
- 自动化装配适应性：适合自动化生产线，提高生产效率。
- 高效率：低功率损失，有助于提升整体系统效率。
- 高浪涌电流承受能力：能在瞬时高电流冲击下稳定工作。
- 环保合规：符合欧盟RoHS 2.0标准，采用无铅封装，符合绿色制造要求。
四、主要参数
| 参数类别 | 参数名称 | 符号 | 限制/测试条件 | 典型/最小值/最大值 | 单位 |
|---|---|---|---|---|---|
| 电气特性 | 最大反向峰值电压 | VRRM | - | 120 | V |
| 最大RMS电压 | VRMS | - | 84 | V | |
| 最大直流阻断电压 | VDC | - | 120 | V | |
| 最大平均正向整流电流 | IF(AV) | - | 8 | A | |
| 峰值正向浪涌电流 | IFSM | 8.3 ms单半正弦波叠加在额定负载上 | 160 | A | |
| 典型结电容 | CJ | 1 MHZ，VR = 4 V | 134 | pF | |
| 典型热阻 | RθJA/RθJC/RθJL | - | 65/17/20 | oC/W | |
| 热特性 | 工作结温范围 | TJ | - | -55~175 | oC |
| 存储温度范围 | TSTG | - | -55~175 | oC | |
| 正向电压 | VF | IF = 1 A, TJ = 25 oC | - | 0.65 | V |
| VF | IF = 3 A, TJ = 25 oC | - | 0.74 | V | |
| VF | IF = 8 A, TJ = 25 oC | - | 0.87 | V | |
| VF | IF = 1 A, TJ = 125 oC | - | 0.51 | V | |
| VF | IF = 3 A, TJ = 125 oC | - | 0.60 | V | |
| VF | IF = 8 A, TJ = 125 oC | - | 0.70 | V | |
| 反向电流 | IR | VR = 96 V, TJ = 25 oC | - | 24 | nA |
| IR | VR = 120 V, TJ = 25 oC | - | 1 | uA | |
| IR | VR = 120 V, TJ = 125 oC | - | 225 | uA |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
