强茂功率肖特基二极管MBR10H150PC-AU

更新时间 2024-04-15 10:02 阅读

一、产品概述

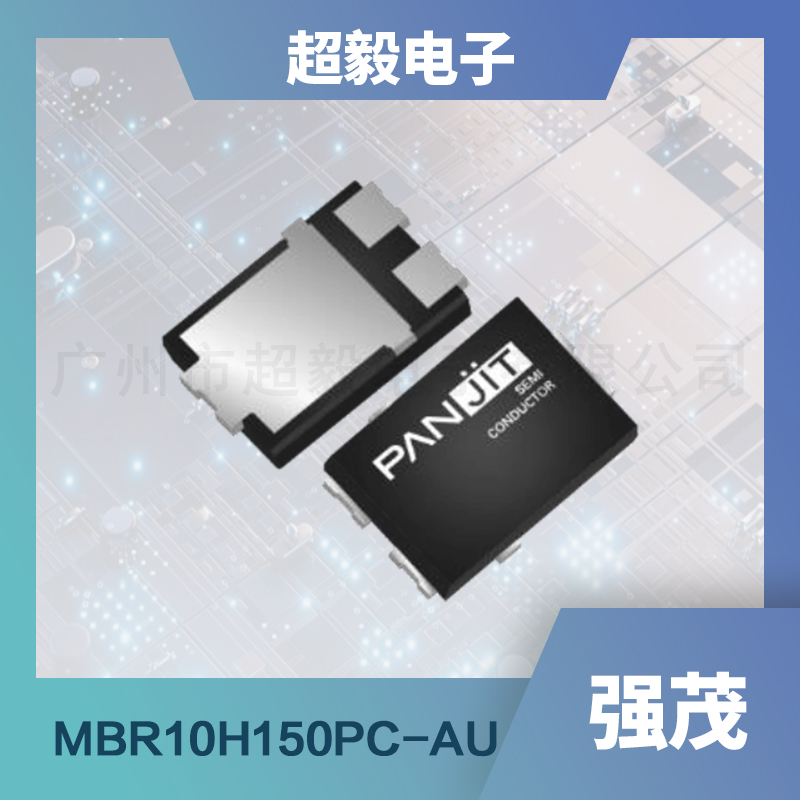

MBR10H150PC-AU是一款表面贴装超低反向电流肖特基势垒整流器，其设计旨在满足高性能、高效率的电力电子应用需求。该整流器采用TO-277C封装，适用于自动化组装，展现出优越的热性能和机械可靠性。MBR10H150PC-AU适用于各种电源管理场景，能够满足现代化电子设备的严格要求。


二、应用领域

MBR10H150PC-AU的应用领域广泛，可应用于电源、电机控制、通信、计算机和家电等多个行业。在电源领域，其优秀的电气特性和热稳定性使得MBR10H150PC-AU成为高效、可靠的电源整流元件。在电机控制中，其低漏电流和高效率特点有助于减少能量损耗，提高电机性能。同时，MBR10H150PC-AU还可用于通信设备的电源转换和信号处理，确保通信系统的稳定运行。

三、特征优势

MBR10H150PC-AU具备诸多显著优势。首先，其低泄漏电流特性有助于减少能量损失，提高系统的整体效率。其次，该整流器适用于自动化组装，能够提高生产效率并降低制造成本。此外，MBR10H150PC-AU还具有高浪涌电流能力和高可靠性，能够应对各种复杂的电气环境。同时，它符合AEC-Q101标准和欧盟RoHS 2.0指令，确保产品的环保性和安全性。

四、主要参数

以下是MBR10H150PC-AU的主要参数表格：

参数	符号	测试条件	最小值	典型值	最大值	单位
最大反向峰值电压	VRRM	-	150	-	-	V
最大RMS电压	VRMS	-	-	-	105	V
最大直流阻断电压	VDC	-	150	-	-	V
最大平均正向整流电流	IF(AV)	-	-	10	-	A
峰值正向浪涌电流	IFSM	8.3 ms, 单半正弦波	-	-	250	A
典型结电容	CJ	1 MHz, VR=4 V	-	240	-	pF
典型热阻	RθJA	-	-	65	-	°C/W
操作结温范围	TJ	-	-55	-	175	°C
存储温度范围	TSTG	-	-55	-	175	°C
前向电压	VF	IF=3 A, TJ=25 °C	-	0.71	-	V
前向电压	VF	IF=5 A, TJ=25 °C	-	0.75	-	V
前向电压	VF	IF=10 A, TJ=25 °C	-	-	0.85	V
反向电流	IR	VR=120 V, TJ=25 °C	-	30	-	nA
反向电流	IR	VR=150 V, TJ=25 °C	-	-	0.55	μA
反向电流	IR	VR=150 V, TJ=125 °C	-	-	240	μA

请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。

如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
