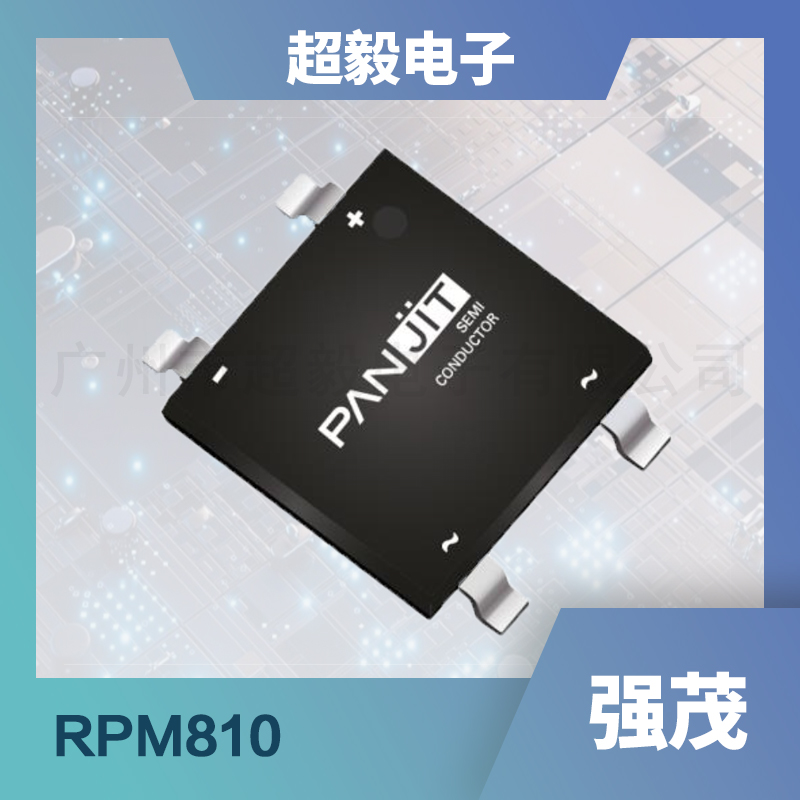

强茂桥式整流器RPM810
更新时间 2024-02-22 15:31
阅读
一、产品概述
强茂桥堆RPM810是一款表面贴装、玻璃钝化的快速桥式整流器，专为现代电子设备设计。它采用了独特的M8封装，使得它在各种应用中都具有优秀的空间效率和便利性。
二、主要特性
- 快速反向恢复时间，提高电源效率
- 适用于自动装配，降低生产成本
- 节省印刷电路板空间，优化布局
- 超薄封装，适用于空间受限的应用
- 符合UL标准，文件编号E111753
- 符合欧盟RoHS 2.0标准，无铅
- 符合IEC 61249标准，无卤素
三、机械数据
- 封装形式：M8
- 端子类型：可焊接，符合MIL-STD-750，方法2026
- 重量：约0.4794克
四、应用领域
- 快速充电器（功率<45W）
- 通用电源适配器（功率<50W）
- USB PD充电器、笔记本电脑适配器（功率<65W）
- 3合1数字电视电源板（功率<45W）
- 智能音响适配器（功率<40W）
五、关键参数
| 参数 | 值 |
|---|---|
| VRRM（最大重复峰值反向电压） | 1000V |
| IF(AV)（最大平均正向电流） | 8A |
| IFSM（峰值正向浪涌电流） | 160A |
| IR（漏电流） | 5uA |
| Trr（反向恢复时间） | 250ns |
| 封装 | M8 |
六、最大额定值及热特性（TA = 25°C，除非另有说明）
| 参数 | 参数 | 符号 | 极限值 | 单位 |
|---|---|---|---|---|
| 最大重复峰值反向电压 | 最大重复峰值反向电压 | VRRM | 1000 | V |
| 最大RMS电压 | 最大RMS电压 | VRMS | 700 | V |
| 最大直流阻断电压 | 最大直流阻断电压 | VDC | 1000 | V |
| 最大平均正向电流 | 最大平均正向电流 | IF(AV) | 8 | A |
| 峰值正向浪涌电流（8.3ms单半正弦波叠加在额定负载上） | 在TA = 25°C时 | IFSM | 160 | A |
| 峰值正向浪涌电流（8.3ms单半正弦波叠加在额定负载上） | 在TA = 125°C时 | IFSM | 1 | A |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
