桥式整流器

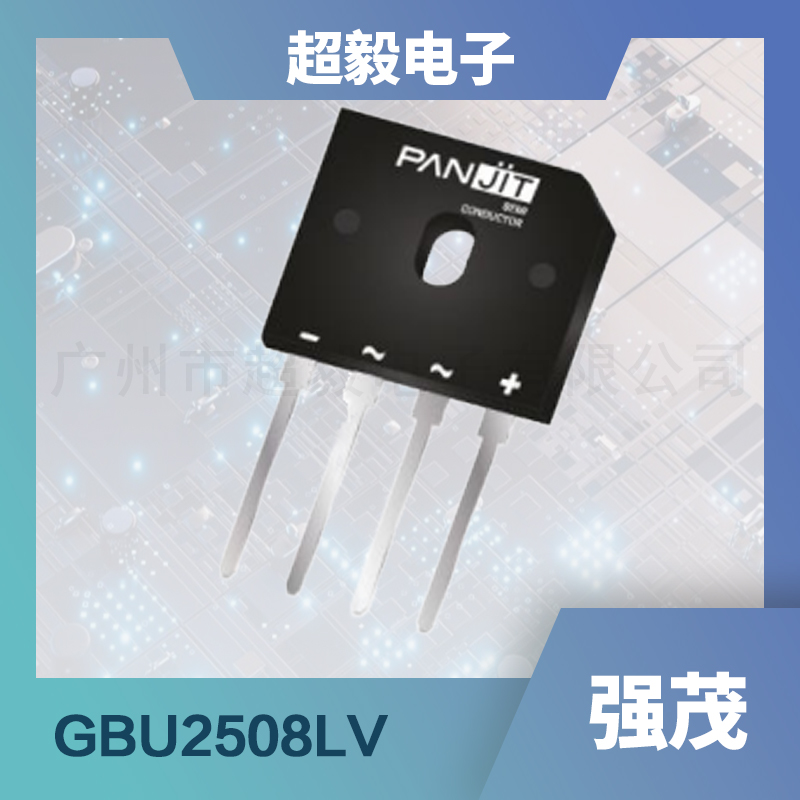

强茂桥式整流器GBU2508LV
更新时间 2024-02-21 15:06
阅读
产品概述
强茂桥堆GBU2508LV 是一款采用玻璃钝化技术的低正向压降桥式整流器。其具备出色的电气性能和稳定的热特性，广泛应用于各种电源供应和整流场合。
主要特性
- 玻璃钝化芯片连接，提高产品可靠性
- 低正向压降，提高电源转换效率
- 符合欧盟RoHS 2.0标准，无铅环保
- 符合IEC 61249标准，无卤素
机械参数
- 外形尺寸：GBU-2封装
- 引脚：可焊接，符合MIL-STD-750，方法2026
- 重量：约3.8348克
应用领域
- 计算机电源/桌面电源
- 游戏机电源
- 服务器电源
- 空调室外机电源板
- 高功率/高效率电源
- 家用电器电源板
关键参数
| 参数 | 数值 |
|---|---|
| 重复峰值反向电压（VRRM） | 800V |
| 平均正向电流（IF(AV)） | 25A |
| 峰值正向浪涌电流（IFSM） | 400A |
| 125°C下的正向压降（VF@125°C, typ） | 0.82V |
| 漏电流（IR） | 5uA |
| 封装形式 | GBU-2 |
最大额定值与热特性（TA = 25°C，除非另有说明）
| 参数 | 参数 | 符号 | 极限值 | 单位 |
|---|---|---|---|---|
| 最大重复峰值反向电压 | 最大重复峰值反向电压 | VRRM | 800 | V |
| 最大RMS电压 | 最大RMS电压 | VRMS | 560 | V |
| 最大直流阻断电压 | 最大直流阻断电压 | VDC | 800 | V |
| 参数 | 参数 | 符号 | 极限值 | 单位 |
|---|---|---|---|---|
| 最大平均正向电流（带散热器） | 最大平均正向电流（带散热器） | IF(AV) | 25 | A |
| 最大平均正向电流（无散热器） | 最大平均正向电流（无散热器） | IF(AV) | 3 | A |
| 参数 | 参数 | 符号 | 极限值 | 单位 |
|---|---|---|---|---|
| 峰值正向浪涌电流：8.3ms单半正弦波叠加在额定负载上 | 在TA = 25°C时 | IFSM | 400 | A |
| 峰值正向浪涌电流：8.3ms单半正弦波叠加在额定负载上 | 在TA = 125°C时 | IFSM | 320 | A |
请注意，以上数据为强茂规格书数据，仅供参考，实际应用时需根据具体电路条件和工作环境进行选择和调整。
如有任何疑问，请咨询超毅电子相关技术人员，超毅电子是台湾强茂代理商。
