IR383 5mm 红外发射二极管｜940nm 高辐射强度红外 LED

型号：IR383
描述：IR383 是亿光 EVERLIGHT 5mm 直插式 940nm 红外发射二极管，采用 GaAlAs 芯片与蓝色塑胶封装，辐射强度典型值 20mW/sr（IF=20mA），适用于高功率红外遥控、自由空间传输、烟雾报警器及红外应用系统。
应用：适用于高功率红外遥控、自由空间传输、烟雾报警器及红外应用系统。
规格书：点击下载

在线咨询

产品详情

一、产品概述

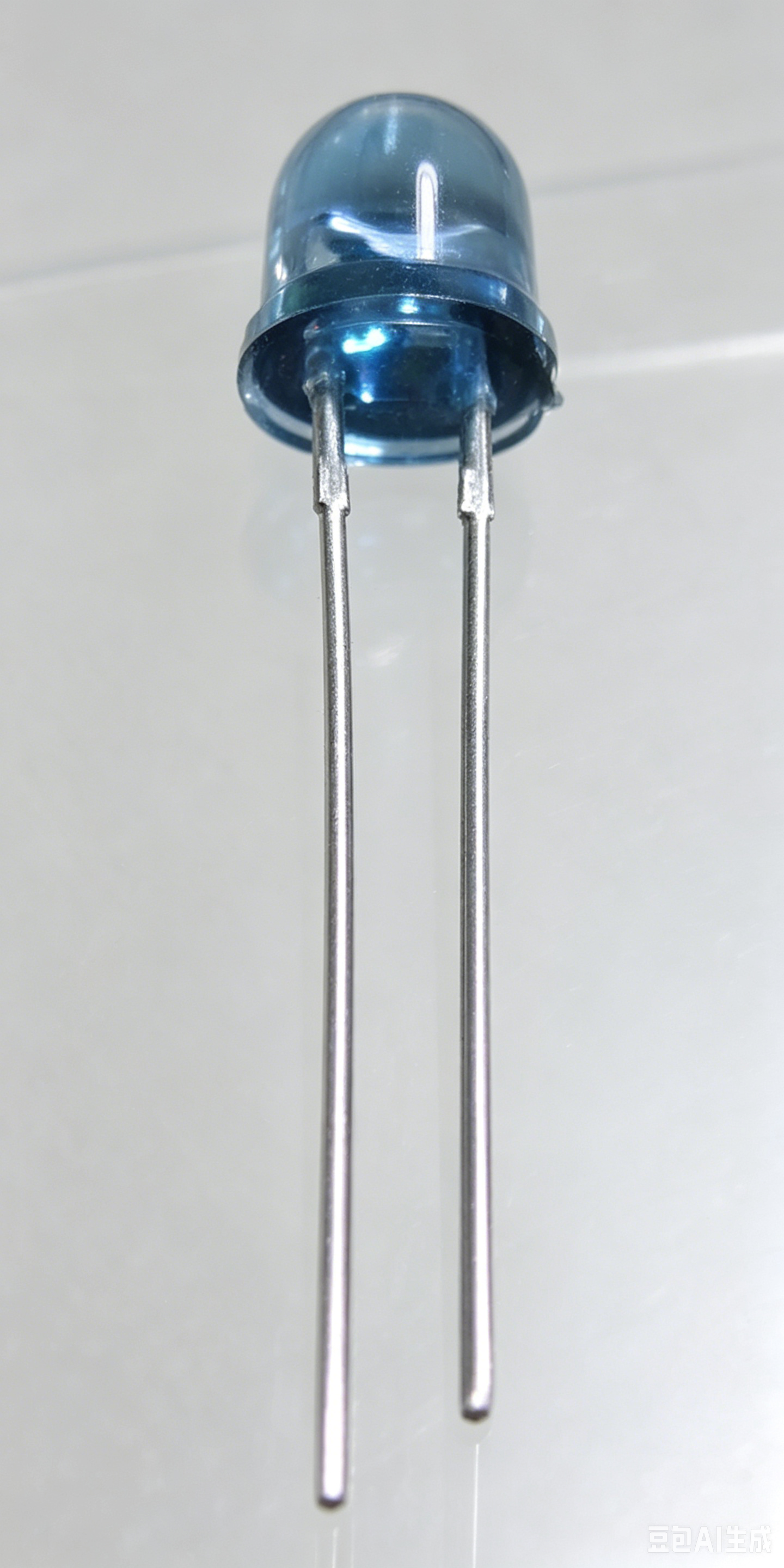

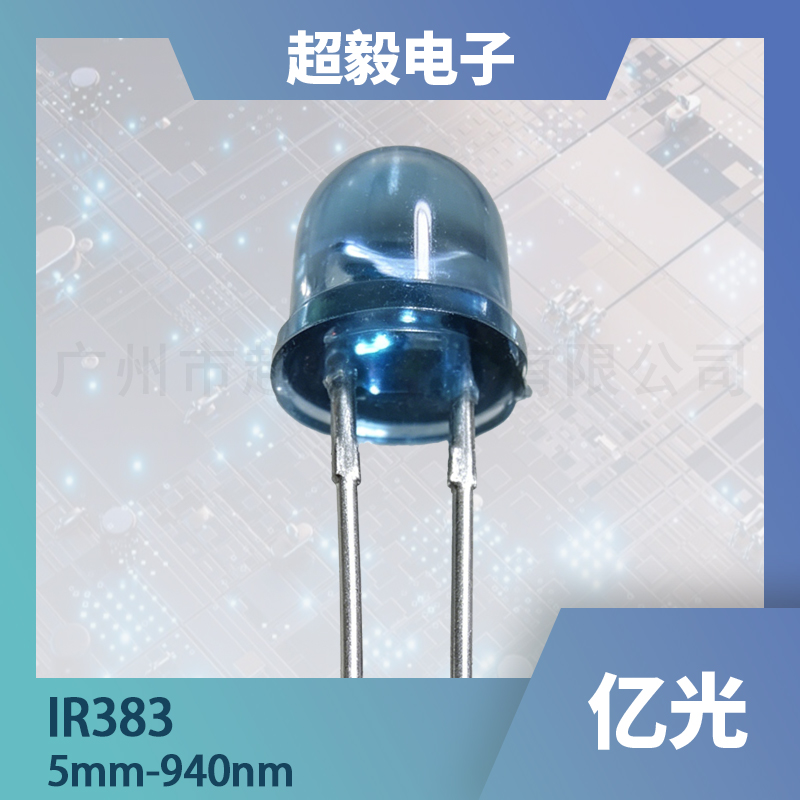

IR383 为亿光 EVERLIGHT 5mm（T-1）直插式红外 LED，采用 GaAlAs 芯片与蓝色塑胶封装。该型号的典型峰值发射波长为 940nm；在 IF=20mA 条件下，辐射强度最低值为 15mW/sr、典型值为 20mW/sr，适合需要较集中红外发射方向的方案。

IR383 可用于自由空间红外传输、高功率需求的红外遥控单元、烟雾报警器及其他红外应用系统。实际选型时，建议同时确认接收端光谱响应、目标距离、发射角度、驱动方式、环境光、工作温度及安装空间；页面参数以原厂 IR383 规格书为准。

二、产品基础信息

产品基础信息	内容
产品型号	IR383
产品类型	5mm 红外发射二极管 / 红外 LED
品牌	EVERLIGHT / 亿光
芯片材料	GaAlAs
封装形式	T-1，5mm 直插式，蓝色塑胶封装
典型应用	自由空间传输、高功率红外遥控、烟雾报警器及红外应用系统
资料支持	原厂规格书、封装尺寸、光强档位确认、选型建议
供货说明	库存、价格、光强档位、批次与交期以业务确认为准

三、产品特点

• 940nm 红外发射：典型峰值波长为 940nm，可与光电晶体管、光电二极管或红外接收模块组成红外发射与接收链路。

• 高辐射强度输出：在 IF=20mA 条件下，辐射强度最低值为 15mW/sr、典型值为 20mW/sr；在规定脉冲条件下，IF=50mA 时典型值为 80mW/sr。

• 20° 典型视角：典型半功率全角为 20°，适合需要较集中发射方向的结构；实际覆盖范围仍需结合安装位置、外壳开孔、目标距离和光学结构确认。

• 5mm 直插式与合规信息：引脚间距为 2.54mm，适合通孔 PCB 安装及常见直插式机构设计；原厂资料标注该产品符合 RoHS、EU REACH，并标注 Halogen Free 要求。

四、核心光电与绝对最大额定参数

除非另有说明，下表测试条件为 Ta=25°C。涉及脉冲条件的参数，仅适用于脉冲宽度不大于 100μs、占空比不大于 1% 的情形，不能等同于持续工作能力。

参数	数值	测试 / 限制条件	单位
辐射强度 Ie	15（最小） / 20（典型）	IF=20mA	mW/sr
辐射强度 Ie	80（典型）	IF=50mA，脉冲宽度≤100μs，占空比≤1%	mW/sr
峰值波长 λp	940（典型）	IF=20mA	nm
光谱带宽 Δλ	45（典型）	IF=20mA	nm
正向电压 VF	1.2（典型） / 1.5（最大）	IF=20mA	V
正向电压 VF	1.4（典型） / 1.8（最大）	IF=50mA，脉冲条件同上	V
反向电流 IR	10（最大）	VR=5V	μA
视角 2θ1/2	20（典型）	IF=20mA	°
连续正向电流 IF	100（最大）	Ta=25°C	mA
峰值正向电流 IFP	1.0（最大）	脉冲宽度≤100μs，占空比≤1%	A
反向电压 VR	5（最大）	绝对最大额定值	V
功耗 Pd	120（最大）	25°C 自由空气条件或以下	mW
工作温度 Topr	-40 ～ +85	绝对最大额定值	°C
储存温度 Tstg	-40 ～ +100	绝对最大额定值	°C

辐射强度档位（IF=20mA）：实际可供档位、数量与标签信息，请以原厂包装标签、批次资料及业务确认结果为准。

档位	P	Q	R	S
最低值（mW/sr）	15.0	21.0	30.0	42.0
最高值（mW/sr）	24.0	34.0	48.0	67.0

五、典型应用场景

• 高功率红外遥控单元：IR383 可作为遥控端的红外发射器件，用于需要较集中红外发射方向的方案。实际控制距离需要结合脉冲驱动、电路调制方式、接收端灵敏度、外壳开孔与环境光条件测试。

• 自由空间红外传输系统：可作为自由空间光路中的发射端，与接收端光电器件配合使用。项目设计中应关注收发对准、距离、遮挡、环境光与机械公差对链路稳定性的影响。

• 烟雾报警器：可用于烟雾报警器相关的红外光路设计。是否适配具体报警器结构，需要根据发射端、接收端、迷宫腔体和整机认证要求进行系统验证。

• 其他红外应用系统：适用于需要通过红外光发射、遮挡或反射变化实现状态判断、信号传输或感应控制的电子设备。

六、选型与工程使用要点

• 先确认接收端的波长响应：IR383 的典型峰值波长为 940nm。选配光电晶体管、光电二极管或红外接收模块时，应核对其光谱响应或中心波长范围，避免仅按外形或产品名称直接替换。

• 按发射角与覆盖范围设计：20° 为典型半功率全角。若项目需要更宽的覆盖范围、更集中的发射或不同距离表现，应结合透镜、导光结构、器件数量、安装高度及目标距离进行实测。

• 区分连续与脉冲驱动：100mA 为连续正向电流最大额定值；1.0A 为峰值正向电流最大额定值，仅适用于规定脉冲条件。80mW/sr 的辐射强度数据对应 50mA 脉冲测试条件，不可直接理解为连续工作输出。

• 按光强档位确认一致性：对发射距离、接收裕量或批次一致性有要求的项目，应在采购前确认所需 P/Q/R/S 光强档位、数量与样品验证结果。

• 确认封装、引脚与安装方向：该型号为 5mm 直插式封装，引脚间距 2.54mm；1 脚为阳极 Anode，2 脚为阴极 Cathode。PCB 开孔、丝印与装配方向应按原厂封装图核对。

• 高风险应用需专项确认：原厂资料说明该产品并非面向军工、航空、汽车、医疗、生命维持或救生等可能造成人身伤害或死亡的应用。此类特殊应用应另行向授权渠道确认。

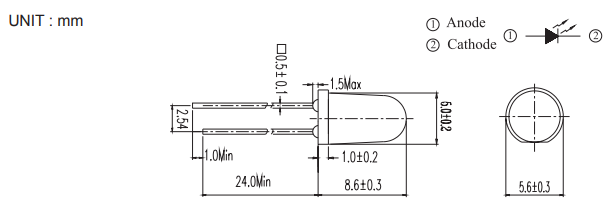

七、封装、引脚与包装信息

封装与包装信息	内容
封装外形	5mm T-1 直插式圆头红外 LED，蓝色塑胶外观
引脚间距	2.54mm
引脚长度	25.4mm 最小值
极性定义	1 脚：阳极 Anode；2 脚：阴极 Cathode
尺寸说明	完整主体尺寸、法兰尺寸与引脚尺寸请以原厂封装图为准
包装数量	500pcs / 袋；5 袋 / 箱；10 箱 / 外箱
标签字段	CPN、P/N、QTY、AT（档位）、HUE（峰值波长）、REF、LOT No. 等

八、焊接与使用注意事项

• 焊接条件：绝对最大焊接温度为 260°C，焊接时间不超过 10 秒。实际制程应结合 PCB、焊接方式与批量装配条件验证，并尽量降低热应力。

• 遵守额定值与降额设计：器件工作电流、温度与功耗应不超过原厂绝对最大额定值。高环境温度或密集安装时，应参考原厂典型曲线并保留足够设计余量。

• 以正式规格书和实物标签为准：原厂图表属于典型数据，不代表保证值。批量导入或替代选型前，应确认当前版本规格书、光强档位、供货批次与样品测试结果。

九、常见问题 FAQ

Q：IR383 是什么产品？

A：IR383 是一款亿光 EVERLIGHT 5mm 直插式红外发射二极管，采用 GaAlAs 芯片与蓝色塑胶封装，典型峰值波长为 940nm。

Q：IR383 可以用于红外遥控吗？

A：可以。原厂资料列出了高功率需求的红外遥控单元作为典型应用之一。具体发射距离和稳定性仍需结合驱动脉冲、调制方式、接收端灵敏度、结构开孔和环境光条件确认。

Q：20° 视角代表什么？

A：20° 为典型半功率全角，表示红外光的能量分布相对集中。实际覆盖范围还会受到安装高度、透镜、外壳结构和目标距离影响。

Q：能否长期按 1A 电流驱动？

A：不可以。1.0A 为峰值正向电流最大额定值，仅适用于脉冲宽度不大于 100μs、占空比不大于 1% 的条件。连续正向电流最大额定值为 100mA。

Q：IR383 能否直接替代其他 5mm 红外 LED？

A：不建议只按外形或“5mm 红外 LED”直接替代。应至少核对峰值波长、辐射强度、发射角、正向电压、驱动方式、引脚尺寸、接收端匹配以及实际测试结果。

Q：采购前建议提供哪些信息？

A：建议提供应用场景、目标距离、接收端型号或响应范围、驱动方式、所需光强档位、数量，以及是否需要样品、规格书、库存和交期确认。

十、资料支持与采购咨询

如需确认 IR383 的原厂规格书、封装尺寸、光强档位、样品、库存、报价、交期或相近型号建议，可提供具体应用场景与技术参数，由业务人员协助核对。

超毅电子自 2000 年开始代理亿光产品，如今已有 26 年。针对红外发射、光电检测、红外接收与 LED 显示等应用，可按项目需求提供型号资料与选型支持。

资料来源：EVERLIGHT IR383 Technical Data Sheet，5mm Infrared LED，Release Date: Jan.20.2017，Issue No.: DIR-0000988_V5。本文参数与应用信息基于该原厂资料整理；产品规格、供货标签、库存、价格及交期请以原厂最新版资料和实际业务确认结果为准。
