红外发射管

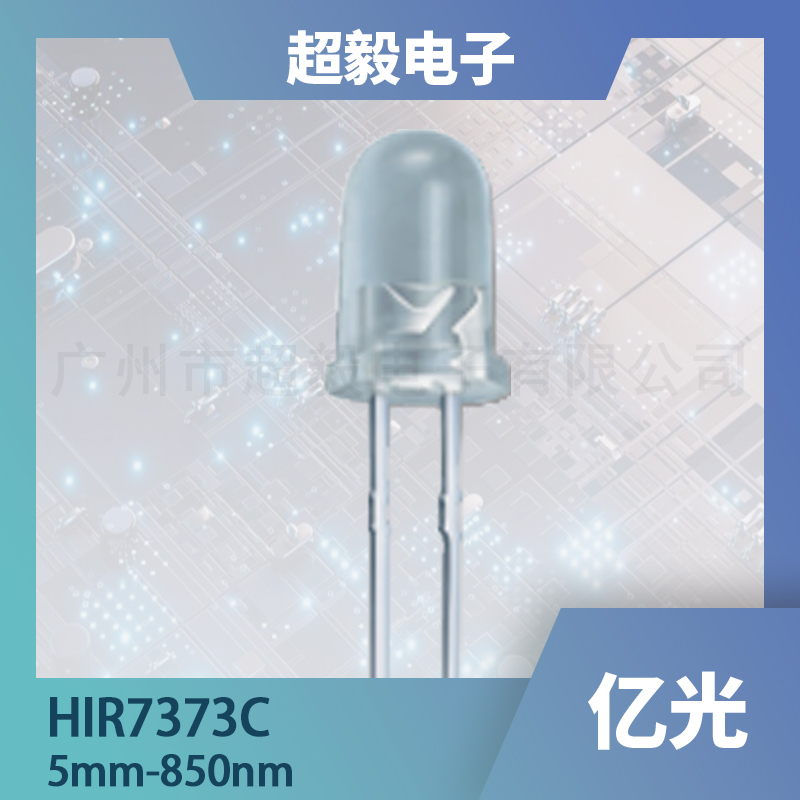

HIR7373C 是 EVERLIGHT（亿光）推出的一款 5mm 插件式红外发射二极管，属于 850nm 红外LED / 红外发射管产品。该型号采用 GaAlAs 芯片，透明水清塑封外壳，2.54mm 引脚间距，可与光电晶体管、光电二极管及红外接收模块配合使用，适用于红外发射、红外感应、红外对射检测及其他红外应用系统。

在项目选型时，建议重点确认峰值波长、辐射强度、发射角度、正向电流、正向电压、封装尺寸、接收端匹配关系和整机结构空间。具体电气与光电参数应以原厂规格书和样品测试结果为准。

1. 产品基础信息

2. 核心参数表

3. 绝对最大额定值

注：峰值正向电流条件为 Pulse Width≤100μs 且 Duty≤1%；焊接时间≤5秒。实际设计应留有余量，避免长期接近绝对最大额定值工作。

4. 产品特点

1. 850nm红外发射：HIR7373C 的峰值波长为850nm，适合用于需要红外发射源的感应、检测和信号传输类项目。

2. 5mm插件封装：采用5mm T-1 3/4插件式封装，2.54mm引脚间距，便于常规PCB插件结构设计。

3. 透明水清外壳：透明水清塑封结构有利于红外光输出，具体光路效果需结合结构件、距离和接收端灵敏度测试。

4. 可配合接收端器件使用：规格书说明该器件可与光电晶体管、光电二极管及红外接收模块进行光谱匹配，适合构建红外收发链路。

5. 符合常见环保要求：产品符合Pb Free、RoHS、EU REACH和Halogen Free相关要求，适合对物料合规有要求的电子项目。

5. 典型应用场景

5.1 红外感应与红外对射检测

HIR7373C 可作为红外发射端，与光电晶体管、光电二极管或接收模块形成红外收发链路，用于物体经过、遮挡检测、位置判断等红外感应类应用。选型时需确认发射角、接收距离、接收端灵敏度、安装角度和环境光干扰。

5.2 红外信号发射与自由空间传输

在自由空间红外传输或短距离红外信号发射项目中，HIR7373C 可作为红外发射源使用。设计时应结合驱动电流、脉冲条件、发射距离、接收端响应波段和整机功耗进行评估。

5.3 红外应用系统与小型电子设备

对于需要红外发射功能的小型电子设备，HIR7373C 可作为候选红外LED型号。实际能否导入项目，需要结合结构空间、PCB孔距、光路方向、温升和样品测试结果确认。

5.4 光电检测与设备状态判断

该型号可用于需要主动红外发射的光电检测方案中，例如结构状态判断、遮挡检测、限位检测等场景。若用于精密检测，应同步确认接收器件、遮挡物材质、安装公差及环境光抑制方案。

6. 选型注意事项

6. 确认波长：HIR7373C 的峰值波长为850nm。若项目对可见红曝、接收灵敏度或特定红外接收模块有要求，应先确认850nm是否匹配。

7. 确认发射角：该型号典型发射角为40°。窄角适合更集中照射，宽角适合更大覆盖范围，最终需要结合结构空间与接收距离测试。

8. 确认辐射强度：IF=20mA时辐射强度典型值为15mW/sr，IF=100mA脉冲条件下典型值为75mW/sr。不要只看型号，应根据距离和接收端灵敏度判断。

9. 确认驱动条件：规格书给出连续正向电流100mA、峰值正向电流1.0A等额定值。工程设计中应根据散热、占空比和可靠性要求留出安全余量。

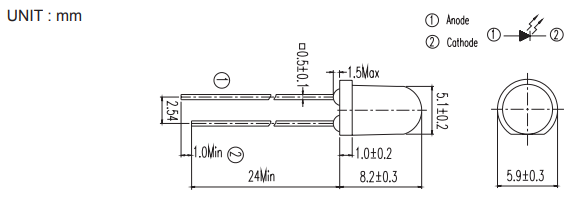

10. 确认封装尺寸：HIR7373C为5mm插件封装，2.54mm脚距。导入前需确认PCB孔位、外壳开孔、发光方向和装配高度。

11. 确认接收端匹配：该器件可与光电晶体管、光电二极管及红外接收模块配合，但具体匹配效果仍需按接收端波段、灵敏度和电路设计验证。

12. 确认焊接与存储条件：焊接时应避免对引脚和环氧封装施加应力；产品储存、焊接、清洗和ESD防护应按规格书要求执行。

7. 包装与供货信息

8. 相近型号或替代选型说明

HIR7373C 属于红外发射管产品。若客户需要寻找相近型号或替代型号，不建议仅凭“同为850nm红外LED”直接替代，应至少对比以下项目：

· 峰值波长是否一致或是否满足接收端响应范围；

· 辐射强度、发射角、光谱带宽是否满足应用距离和覆盖范围；

· 封装尺寸、引脚间距、极性、装配高度是否匹配原PCB和外壳结构；

· 正向电压、正向电流、脉冲条件和散热余量是否符合原电路设计；

· 样品测试结果是否满足整机功能和可靠性要求。

如需替代选型，建议提供原型号、应用场景、数量、工作距离、接收端型号、PCB结构图或规格书，由业务或技术人员协助确认。

9. 常见问题 FAQ

Q1：HIR7373C是什么产品？

A：HIR7373C 是 EVERLIGHT（亿光）的一款5mm插件式红外发射二极管，峰值波长850nm，常用于红外发射、红外感应、红外对射检测及相关红外应用系统。

Q2：HIR7373C的峰值波长是多少？

A：HIR7373C 的峰值波长为850nm，测试条件为 IF=20mA。具体应用时还需要结合接收端响应波段和实际光路条件确认。

Q3：HIR7373C的发射角是多少？

A：规格书给出的典型发射角为40°（2θ1/2，IF=20mA）。发射角会影响红外覆盖范围和接收距离，导入项目时建议进行样品测试。

Q4：HIR7373C可以和哪些接收器件配合？

A：规格书说明该器件可与光电晶体管、光电二极管及红外接收模块进行光谱匹配。实际匹配效果应根据接收端型号、波段、灵敏度和电路设计确认。

Q5：HIR7373C能否直接替代其他红外发射管？

A：不建议只看封装或波长直接替代。替代时需对比波长、辐射强度、发射角、正向电压、正向电流、封装尺寸和实际测试结果。

Q6：HIR7373C采购前需要确认哪些信息？

A：建议确认品牌、型号、数量、应用场景、是否需要样品、是否需要规格书、是否有替代要求、目标交期以及项目对波长、角度和发射距离的要求。

Q7：HIR7373C是否符合环保要求？

A：规格书显示该产品为Pb Free，并符合RoHS、EU REACH和Halogen Free相关要求。批量导入前可向业务人员确认最新合规文件。

10. 资料下载与咨询

如需确认 HIR7373C 的规格书、样品、库存、报价、交期或替代型号建议，可提供具体应用场景和参数要求，由业务人员协助确认。
