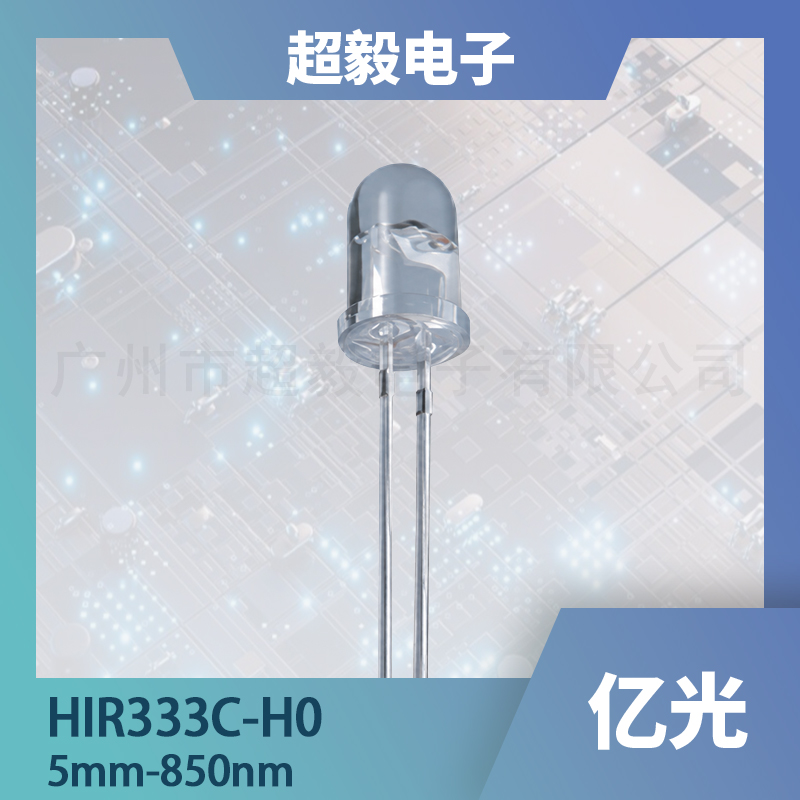

HIR333C/H0 5mm红外发射管｜850nm红外LED｜红外遥控与烟雾报警应用

HIR333C/H0 是 EVERLIGHT 亿光推出的一款 5mm 插件式红外发射二极管，采用水透明塑封封装，峰值波长为 850nm，适用于对红外发射强度和可靠性有要求的红外遥控、烟雾报警器、自由空间传输及各类红外应用系统。选型时建议重点关注峰值波长、辐射强度、发射角度、正向电流、正向电压、封装尺寸和工作温度等参数，具体参数以 EVERLIGHT 原厂规格书和样品测试结果为准。

一、产品基础信息

二、产品特点

1. 850nm 红外发射：HIR333C/H0 的峰值波长为 850nm，可用于需要红外发射源的遥控、传输、检测和烟雾报警相关方案。

2. 5mm 插件式封装：产品采用 5mm 直插式封装，脚距 2.54mm，适合需要插件安装、结构固定或穿孔焊接的电子设备。

3. 较高辐射强度：在 IF=20mA 条件下，辐射强度典型值为 15mW/sr；在脉冲驱动条件下可用于更高发射强度需求的应用。

4. 可与接收端器件配合使用：该器件可与光敏三极管、光电二极管、红外接收模块等接收端器件配合，形成红外发射与接收链路。

5. 合规性完整：产品为无铅版本，并符合 RoHS、EU REACH、Halogen Free 等相关要求，适合对材料合规有要求的项目。

三、典型应用场景

高功率红外遥控器

HIR333C/H0 可作为遥控器中的红外发射器件，用于发射红外控制信号。选型时需要结合发射距离、驱动电流、遥控协议、接收端灵敏度和整机功耗要求确认。

烟雾报警器

在烟雾报警器或烟雾检测结构中，红外发射管可与接收端器件配合，通过光路变化辅助判断烟雾颗粒或腔体内光信号变化。选型时应关注波长、发射强度、光路结构和接收端匹配。

自由空间传输系统

HIR333C/H0 可用于短距离红外自由空间传输场景，为系统提供红外发射源。实际设计中需要考虑发射角度、接收器件、距离、环境光干扰和驱动方式。

红外应用系统

适用于需要 850nm 红外发射源的红外感应、红外对射、反射检测、设备状态检测等应用，最终需结合结构空间、电路设计和样品测试判断。

四、关键参数表

五、辐射强度分档

HIR333C/H0 在 IF=20mA 条件下按辐射强度进行分档。实际到货分档、批次信息和标签信息需以包装标签及业务确认为准。

六、选型注意事项

6. 确认波长是否匹配应用：HIR333C/H0 为 850nm 红外发射管。与 940nm 红外LED相比，850nm 通常更适合部分对接收灵敏度或红外成像效果有要求的场景，但是否合适仍需结合接收端器件和整机方案确认。

7. 确认辐射强度与发射距离：辐射强度会影响红外发射距离和接收端识别效果。遥控器、烟雾检测、对射检测和自由空间传输对发射强度要求不同，建议结合样品测试确认。

8. 确认发射角度：HIR333C/H0 的典型发射角度为 30°。角度越集中，单位方向上的能量更集中；角度越宽，覆盖范围更大。具体选择要结合结构、距离和接收窗口设计。

9. 确认驱动电流与散热条件：连续正向电流、脉冲电流、占空比和环境温度会影响器件可靠性。设计时应避免超过绝对最大额定值，并结合降额曲线进行电流设计。

10. 确认封装尺寸和PCB结构：5mm 插件式封装适合穿孔焊接和结构固定，但需要确认PCB孔位、脚距、外壳开孔、安装高度和光路方向。

11. 替代选型必须做参数对比：不建议只根据外观或型号直接替代。替代时应对比波长、封装、电气参数、辐射强度、发射角度、温度范围、分档及样品测试结果。

七、使用、储存与焊接注意事项

· 储存建议：出货后建议在 30℃以下、70%RH 以下环境中储存；如储存时间较长，需结合原厂规格书要求进行防潮和氮气密封管理。

· 引脚成型：引脚弯折位置应距离环氧树脂本体至少 3mm，并建议在焊接前完成引脚成型，避免对LED本体造成机械应力。

· 手工焊接：烙铁尖端温度建议不超过 300℃，焊接时间不超过 3 秒，焊点与环氧树脂本体距离不小于 3mm。

· DIP焊接：预热温度建议不超过 100℃、60 秒；锡炉温度与时间建议不超过 260℃、5 秒。

· 防静电：红外LED可能受到 ESD 或浪涌电流损伤，操作时建议佩戴防静电腕带、防静电手套，并确保设备和工作台可靠接地。

· 清洁方式：如需清洁，建议使用异丙醇在室温下清洁，时间不超过 1 分钟；是否可超声波清洗需提前验证。

八、相近型号或可选型号

以下型号仅作为红外发射管选型参考，不代表可直接替代。是否适合具体项目，需要结合原厂规格书、结构空间、电路设计、接收端匹配和样品测试结果确认。

九、相关应用方案

建议在产品页底部增加以下内部链接，使“型号页 - 分类页 - 应用页 - FAQ页”形成关联，有利于客户选型，也方便搜索引擎和AI理解产品用途。

· 850nm 与 940nm 红外发射管怎么选？

· 红外遥控器发射管选型说明

· 烟雾报警器红外发射管应用方案

· 红外发射管与红外接收头如何配合使用？

· 红外对射与反射式感应应用中的发射管选型

十、资料下载与图片建议

十一、常见问题 FAQ

Q1：HIR333C/H0 是什么产品？

A：HIR333C/H0 是 EVERLIGHT 亿光的一款 5mm 插件式红外发射二极管，峰值波长为 850nm，采用水透明塑封封装，常用于红外遥控、烟雾报警器、自由空间传输和红外应用系统。

Q2：HIR333C/H0 的峰值波长是多少？

A：HIR333C/H0 的峰值波长典型值为 850nm，测试条件为 IF=20mA。具体参数以 EVERLIGHT 原厂规格书为准。

Q3：HIR333C/H0 可以用于红外遥控器吗？

A：可以用于对红外发射强度有要求的红外遥控应用。实际是否适合，需要结合发射距离、驱动电流、接收头灵敏度、遥控协议和整机功耗确认。

Q4：HIR333C/H0 可以用于烟雾报警器吗？

A：HIR333C/H0 可用于烟雾报警器等红外检测相关场景，但具体方案需结合光路结构、接收端器件、腔体设计、发射强度和样品测试结果确认。

Q5：HIR333C/H0 的典型发射角度是多少？

A：HIR333C/H0 的典型发射角度为 30°（2θ1/2，IF=20mA）。发射角度会影响红外光覆盖范围和有效距离，选型时需结合结构设计确认。

Q6：HIR333C/H0 能否直接替代其他红外发射管？

A：不建议只看外观或型号直接替代。替代选型需要对比峰值波长、封装尺寸、正向电压、正向电流、辐射强度、发射角度、工作温度和实际测试结果。

Q7：采购 HIR333C/H0 前需要确认哪些信息？

A：建议确认品牌、型号、数量、应用场景、波长要求、发射距离、驱动电流、是否需要样品、是否需要规格书、交期和批量供货要求。

Q8：HIR333C/H0 的库存、价格和交期如何确认？

A：库存、价格、批量供货和交期会随批次与市场情况变化，建议提供具体数量和应用需求，由业务人员确认实时报价、库存和交期。

十二、资料与咨询

如需确认 HIR333C/H0 的原厂规格书、库存、样品、报价、批量供货或相近型号建议，可提供具体应用场景和参数要求，我们将根据项目需求协助选型。

注：本文参数整理自 EVERLIGHT HIR333C/H0 Datasheet（Release Date: Dec.25.2016，Issue No: DIR-0000944，Rev.4）。产品选型和批量使用前，请以原厂规格书、业务确认信息和样品测试结果为准。

超毅电子自 2000 年起代理 EVERLIGHT / 亿光品牌，是亿光老牌代理商，长期服务于红外、光耦、LED 等电子元器件选型与供货需求。
