HIR333/H0 红外发射管｜850nm 5mm红外LED｜红外感应与红外接收配套应用
HIR333/H0 5mm 850nm 红外发射管｜红外感应与对射检测应用
摘要 HIR333/H0 是 EVERLIGHT/亿光的一款 5mm 插件式红外发射二极管，采用 GaAlAs 芯片与黄色透镜封装，峰值波长为 850nm，可作为红外发射端用于红外感应、红外对射检测、红外信号发射等红外应用系统。选型时建议重点关注波长、辐射强度、发射角度、正向电流、正向电压、封装尺寸、焊接条件和接收端匹配情况，具体参数以原厂规格书和实际测试结果为准。 |
一、HIR333/H0 是什么产品？
HIR333/H0 属于 5mm 插件式红外发射 LED，也可称为红外发射管、红外发射二极管或 850nm 红外 LED。该型号主要用于红外光发射端，在实际方案中通常需要与光电二极管、光电晶体管、红外接收模块或其他接收端器件配合使用。
与普通指示灯 LED 不同，红外发射管的重点不是可见光显示，而是红外波段的发射能力、辐射强度、发射角度、驱动条件和接收端匹配效果。客户在选型时，不建议只看外观或封装尺寸，还应结合整机结构、电路驱动、安装距离、环境光干扰和样品测试结果确认。
二、产品基础信息
项目 | 内容 |
产品型号 | HIR333/H0 |
产品品类 | 5mm 插件式红外发射二极管 / 红外发射管 / Infrared LED |
品牌 | EVERLIGHT / 亿光 |
芯片材料 | GaAlAs |
透镜颜色 | 黄色透镜封装 |
峰值波长 | 850nm |

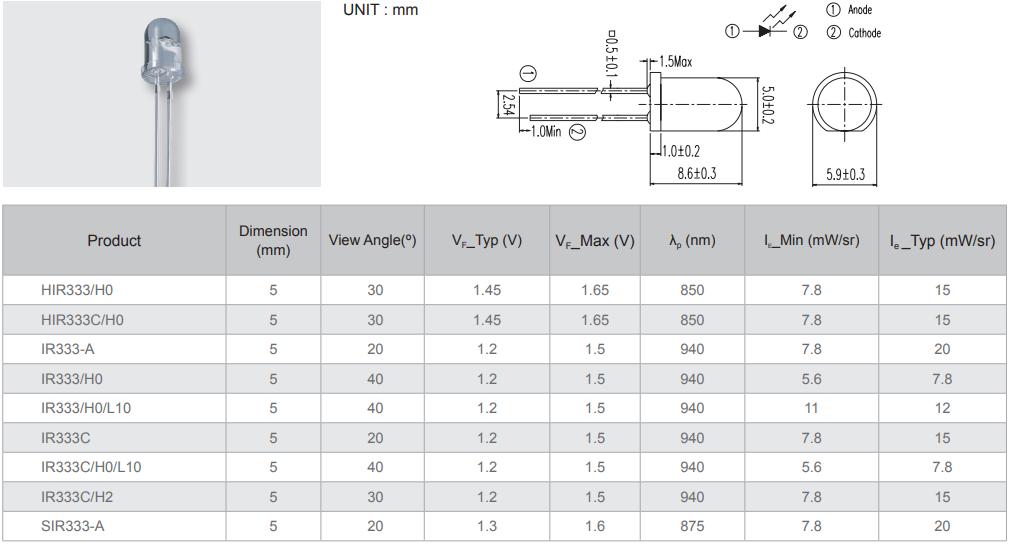

封装形式 | T-1 3/4，5mm 插件式封装 |
脚距 | 2.54mm |
典型视角 | 30° |
典型应用 | 红外感应、红外对射检测、红外信号发射、红外应用系统 |
资料支持 | 规格书、样品咨询、选型建议、相近型号确认 |
供货说明 | 库存、价格、交期、批量供货条件以业务实际确认为准 |
三、产品特点
1. 850nm 红外发射能力
HIR333/H0 的峰值波长为 850nm，适用于需要红外发射端的电子系统。850nm 红外器件在部分感应、识别或成像系统中具有较高的可识别性，但实际效果仍需结合接收端灵敏度、滤光片、结构距离和环境光条件测试。
2. 辐射强度适合红外链路设计
规格书给出的典型辐射强度为 15mW/sr@20mA，在 100mA 脉冲条件下典型值为 80mW/sr。对于需要一定发射距离、接收端识别余量或方向性红外发射的项目，辐射强度是重点比较参数。
3. 5mm 插件式封装，便于常规 PCB 安装
HIR333/H0 为 T-1 3/4 5mm 插件式封装，脚距 2.54mm。选型时应确认 PCB 孔位、外壳开孔、LED 安装高度、引脚成型方式和装配应力，避免因结构不匹配影响可靠性。
4. 可与红外接收端器件配套使用
原厂资料说明该器件可与光电晶体管、光电二极管和红外接收模块进行光谱匹配。实际项目中，发射端与接收端需要同时评估波长响应、距离、角度、光路遮挡、环境光干扰和驱动方案。
5. 满足常见环保合规要求
规格书列明该产品为 Pb Free，并符合 RoHS、EU REACH 与 Halogen Free 要求。官网发布时建议保留“以原厂规格书和最新合规资料为准”的表述，避免过度承诺。
四、典型应用场景
原厂规格书将 HIR333/H0 的应用概括为 “Infrared applied system（红外应用系统）”。面向官网产品页时，可以将该方向拆分为客户更容易理解的应用入口。以下场景为选型参考，最终需要结合整机结构、电路驱动和样品测试确认。
应用场景 | HIR333/H0 在该场景中的作用 |
红外感应与物体检测 | 可作为红外发射端，与光电二极管、光电晶体管或其他接收端器件组成红外检测链路，用于判断物体遮挡、距离变化或结构状态变化。 |
红外对射检测 | 发射管与接收端相对布置，通过光路是否被遮挡判断目标是否经过。需要重点关注波长匹配、辐射强度、光路对准、安装距离和抗干扰设计。 |
红外信号发射 | 可作为红外信号发射端纳入方案选型，但是否适合具体遥控或通信项目，需要结合载波频率、驱动脉冲、发射距离和接收头波长响应确认。 |
识别设备或补光类项目 | 850nm 红外发射管可用于部分红外识别或补光方向，但不同摄像头传感器、镜头滤光片和红曝要求差异较大，建议进行整机光效和距离测试。 |
消费电子红外链路 | 适用于需要简单红外发射、接收或感应链路的小型电子设备。是否采用该型号，需要结合封装尺寸、功耗、散热和可靠性要求确认。 |
五、关键参数与工程意义
参数 | 规格值 | 选型意义 |
峰值波长 | 850nm | 决定发射端与接收端的波长匹配效果，也会影响红外识别、补光和红曝表现。 |
辐射强度 | 15mW/sr Typ.@20mA；80mW/sr Typ.@100mA 脉冲 | 影响发射距离、接收端识别余量和红外链路稳定性。 |
光谱带宽 | 45nm Typ. | 影响发射光谱范围，需要结合接收端响应曲线确认。 |
正向电压 | 1.45V Typ. / 1.65V Max.@20mA；1.80V Typ. / 2.40V Max.@100mA 脉冲 | 用于驱动电路、电源余量、功耗和热设计计算。 |
连续正向电流 | 100mA Max. | 属于绝对最大额定值，不等于推荐长期工作电流，需结合降额曲线和散热条件使用。 |
峰值正向电流 | 1.0A Max.，脉宽≤100μs，占空比≤1% | 仅适用于指定脉冲条件，不能按连续工作条件使用。 |
反向电压 | 5V Max. | 电路设计中应避免反向电压超过规格限制。 |
视角 | 30° Typ. | 影响红外覆盖范围和方向性，适合较集中的发射方向。 |
工作温度 | -40℃ ~ +85℃ | 用于判断产品在实际环境温度下的可靠性边界。 |
储存温度 | -40℃ ~ +100℃ | 用于仓储和运输条件评估。 |
六、选型注意事项
先确认 850nm 是否符合项目需求
850nm 与 940nm 都是常见红外波长。850nm 在部分接收或成像系统中识别效率较高，但可能出现轻微可见红曝；940nm 隐蔽性更好，但接收效率可能因系统而异。具体选择应按项目测试结果决定。
确认发射角与安装距离
HIR333/H0 典型视角约 30°，更适合需要相对集中发射方向的应用。若项目需要大范围覆盖，应重新评估角度、数量、透镜结构和安装位置。
不要只看辐射强度做替代
替代选型还需要比较波长、封装尺寸、正向电压、驱动电流、视角、功耗、可靠性、焊接条件和供应稳定性。仅凭“都是 850nm”不能判定直接替换。
驱动电流必须结合热设计
规格书列出的连续正向电流最大额定值为 100mA，不代表建议长期满载使用。高温环境下应参考电流降额曲线，并为可靠性留出余量。
脉冲条件不能按连续条件使用
100mA 脉冲条件下的典型辐射强度需要满足脉宽≤100μs、占空比≤1%的限制。超出条件时，发热、寿命和失效风险会变化。
确认与接收端器件的匹配
发射端与接收端需要在波长、角度、距离、滤光、环境光和机械位置上匹配。建议同时确认光电二极管、光电晶体管或红外接收模块规格。
七、工艺与使用注意事项
项目 | 注意事项 |
引脚成型 | 引脚弯折点建议距离环氧胶体底部至少 3mm，并应在焊接前完成；避免对 LED 胶体和引脚根部施加机械应力。 |
手工焊接 | 烙铁头温度建议不超过 300℃，功率 30W Max.，焊接时间不超过 3 秒，焊点到环氧胶体底部距离至少 3mm。 |
DIP 焊接 | 预热温度 100℃ Max.、60 秒 Max.；锡槽温度 260℃ Max.、5 秒 Max.，焊点到环氧胶体底部距离至少 3mm。 |
储存条件 | 出货后建议在 30℃ 或以下、70%RH 或以下环境储存；若储存超过 3 个月，建议采用密封容器、氮气环境和吸湿材料。 |
清洗条件 | 必要时可使用室温异丙醇清洗，时间不超过 1 分钟，并在室温下干燥后使用；不建议超声波清洗。 |
ESD 防护 | 静电放电或浪涌电流可能损伤 LED。操作时建议佩戴防静电手环、防静电鞋带或防静电手套，设备和工作台应正确接地。 |
八、常见问题 FAQ
Q1：HIR333/H0 是什么产品？
A：HIR333/H0 是 EVERLIGHT/亿光的一款 5mm 插件式红外发射二极管，峰值波长为 850nm，可作为红外发射端用于红外应用系统，常与光电二极管、光电晶体管或红外接收模块配套使用。
Q2：HIR333/H0 的主要参数是什么？
A：该型号峰值波长为 850nm，典型辐射强度为 15mW/sr@20mA，典型视角约 30°，典型正向电压为 1.45V@20mA，连续正向电流最大额定值为 100mA。具体参数以原厂规格书为准。
Q3：HIR333/H0 可以用于红外感应吗？
A：可以作为红外发射端纳入红外感应方案选型，但是否适合具体项目，需要结合接收端波长响应、发射距离、安装角度、环境光干扰和样品测试结果确认。
Q4：HIR333/H0 可以用于红外对射检测吗？
A：可以用于红外对射检测的发射端选型。实际应用中需要确认接收端匹配、安装距离、光路对准、遮挡物尺寸、环境光干扰和驱动电流。
Q5：HIR333/H0 可以用于摄像头夜视或红外补光吗？
A：850nm 红外发射管可用于部分红外补光或识别类项目的选型参考，但不同摄像头传感器、滤光片、红曝要求和补光距离不同，建议先做整机光效测试。
Q6：HIR333/H0 能否直接替代其他 850nm 红外发射管？
A：不建议只凭波长或外观直接替代。替代选型需要对比封装尺寸、脚距、正向电压、驱动电流、辐射强度、发射角、热设计和实际应用效果。
Q7：HIR333/H0 的焊接需要注意什么？
A：手工焊接建议烙铁头温度不超过 300℃、时间不超过 3 秒；DIP 焊接建议锡槽温度不超过 260℃、时间不超过 5 秒；焊点到环氧胶体底部距离至少 3mm。
Q8：HIR333/H0 是否符合环保要求？
A：原厂规格书列明该产品为 Pb Free，并符合 RoHS、EU REACH 和 Halogen Free 要求。页面发布时建议写明“以原厂规格书和最新合规资料为准”。
Q9：采购 HIR333/H0 前需要确认哪些信息？
A：建议确认品牌、型号、封装、波长、辐射强度、发射角、需求数量、应用场景、样品需求、规格书版本、交期和是否需要相近型号建议。
超毅电子自 2000 年起代理 EVERLIGHT / 亿光品牌，长期服务于红外、光耦、LED 等电子元器件选型与供货需求。
