亿光小型高速光耦ELM452规格及参数
更新时间 2025-07-01 10:46
阅读
在电子电路设计中，亿光小型高速光耦ELM452作为一种实现电信号隔离与传输的关键元件，广泛应用于各类工业控制、线路接收器及现场总线通信与控制等设备上。

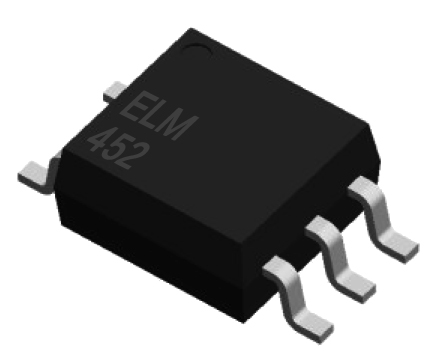

ELM452光耦采用5引脚SOP封装，适合表面贴装工艺。该系列产品核心优势在于：
高速数据传输：支持最高1Mbit/s的数据传输速率。
高隔离电压：输入与输出间隔离电压达3750Vrms。
高共模抑制能力：ELM452光耦在共模电压（V CM）为1500V时，共模瞬态抑制能力（CMR）可达15KV/us，显著提升抗干扰性能。
宽工作温度范围：保证性能的温度范围为0°C至70°C，工作温度范围扩展至-40°C至85°C，适应各种恶劣环境。
环保与安全认证：符合EU REACH法规，无铅且符合RoHS标准，同时获得UL、cUL、VDE等多项国际安全认证。
主要参数
以下为亿光小型高速光耦ELM452的详细参数：
| 参数类别 | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 条件/说明 |
|---|---|---|---|---|---|---|
| 输入 | 正向电流（I F） | - | - | 25 | mA | Ta=25°C |
| 峰值正向电流（I FP） | - | - | 50 | mA | 50%占空比，1ms脉冲宽度 | |
| 反向电压（V R） | - | - | 5 | V | ||
| 正向电压（V F） | 1.45 | 1.6 | 1.8 | V | I F=16mA | |
| 输出 | 平均输出电流（I O(AVG)） | - | - | 8 | mA | |
| 峰值输出电流（I O(PK)） | - | - | 16 | mA | ||
| 输出电压（V O） | -0.5 | - | 20 | V | ||
| 隔离与温度 | 隔离电压（V ISO） | - | 3750 | - | Vrms | |
| 工作温度（T OPR） | -40 | - | 85 | °C | ||
| 电气特性 | 电流传输比（CTR） | 20 | 35 | 50 | % | I F=16mA, V O=0.4V/0.5V |
| 逻辑低输出电压（V OL） | - | - | 0.4 | V | I F=16mA, I O=3mA | |
| 开关特性 | 传播延迟时间（T PHL） | 0.4 | 0.6 | 0.8 | μs | I F=16mA, R L=1.9KΩ |
| 共模瞬态免疫（CM H） | 5000 | - | 15000 | V/μs | ELM453型号 |
尺寸参数

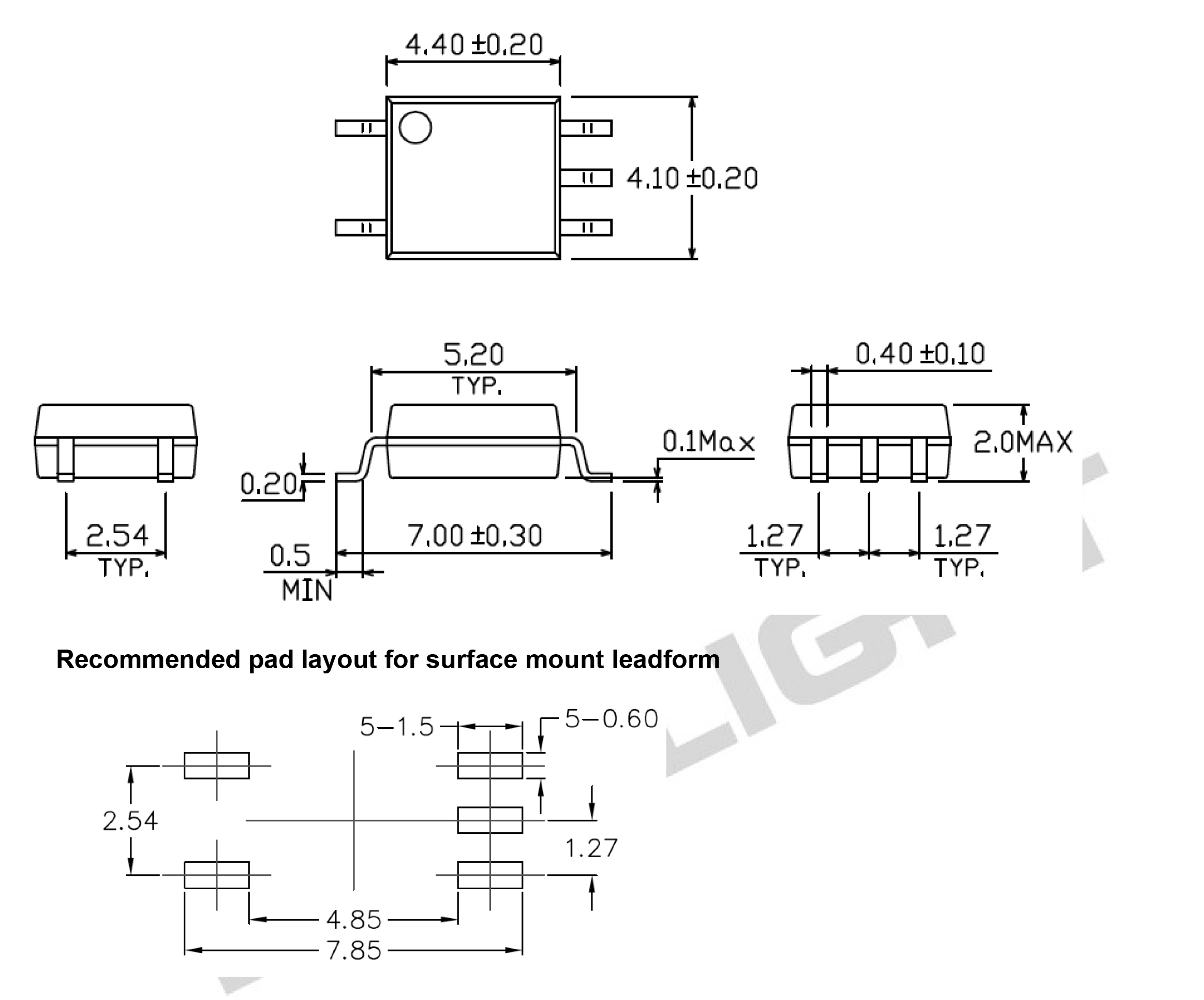

ELM453作为一款小型高速光耦，其长宽高为4.4x4.1x2mm，非常适用于一些窄小的电路设计，具体尺寸如下图所示：
