亿光EL1018光耦在RAVPOWER双口快充充电器上的应用

更新时间 2020-09-15 16:03 阅读

近期RAVPOWER推出了一款18W双口快充充电器，产品配备时下主流的1A1C输出接口，可同时为两台手机充电，成为iPhone用户升级充电配件的全新选择。两个接口兼容多个快充协议，分别支持最大18W QC快充和18W PD快充。下面超毅小编就和大家分享这款充电器的拆解，看看其内部设计用料如何。

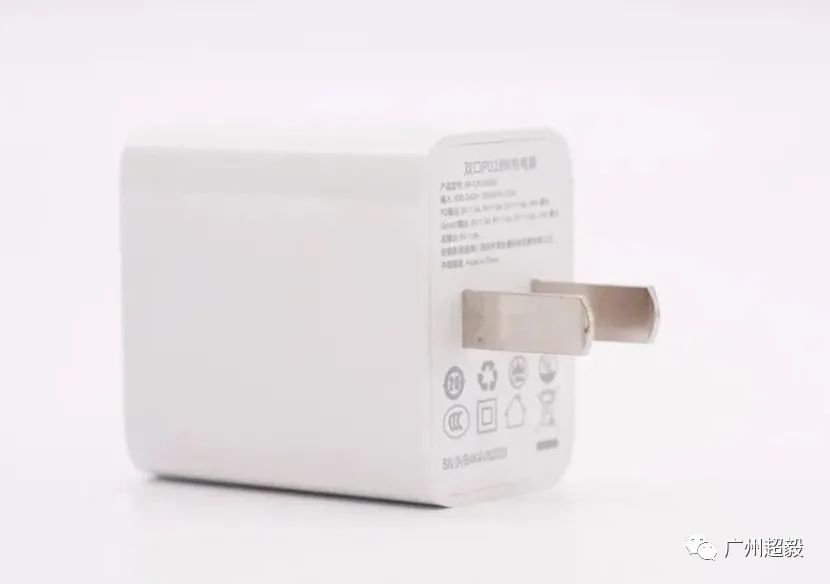

RAVPOWER 18W双口快充充电器外观

RAVPOWER 18W双口快充充电器拆解

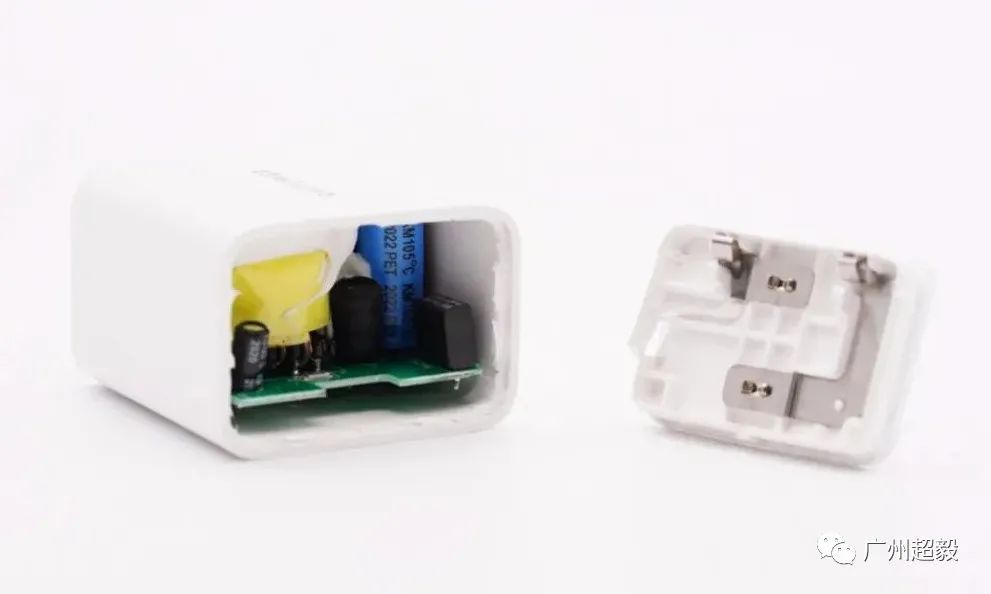

将输入端外壳拆开，插脚和金属弹片压接，弹片和PCB板接触进行通电。

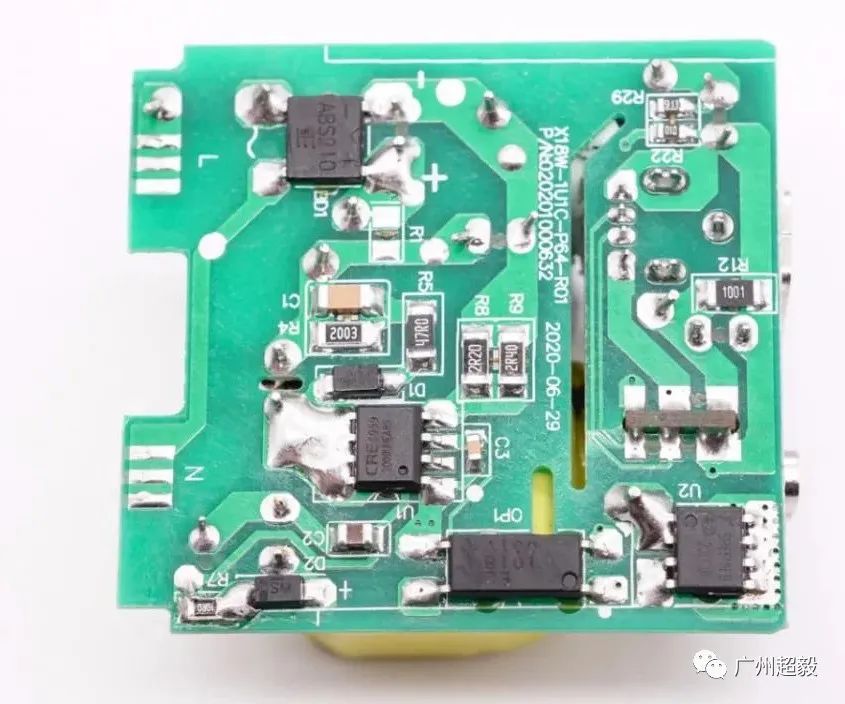

PCB板正面一览，初次级之间设有绝缘隔离板，变压器和电容等元器件打胶加固。

PCB板正面一览

经过对充电器整体电路观察分析发现，RAVPOWER 18W双口快充充电器采用开关电源宽范围输出，由协议芯片控制1A1C双口输出电压的架构。

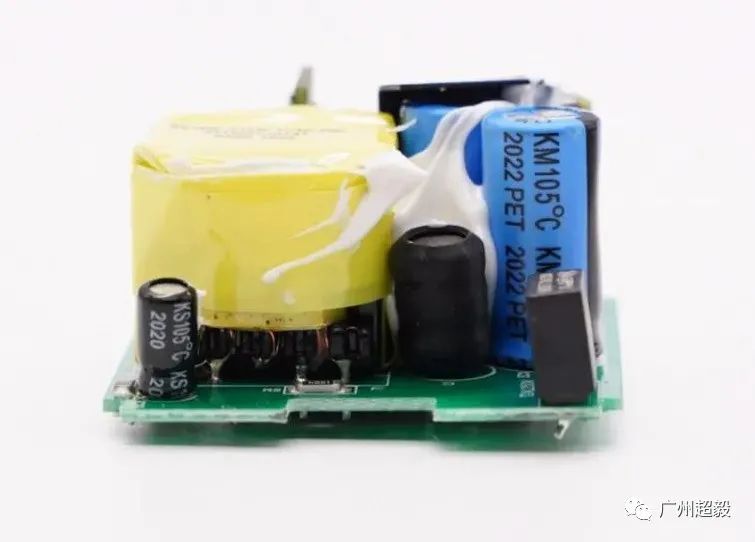

PCB板前端一览

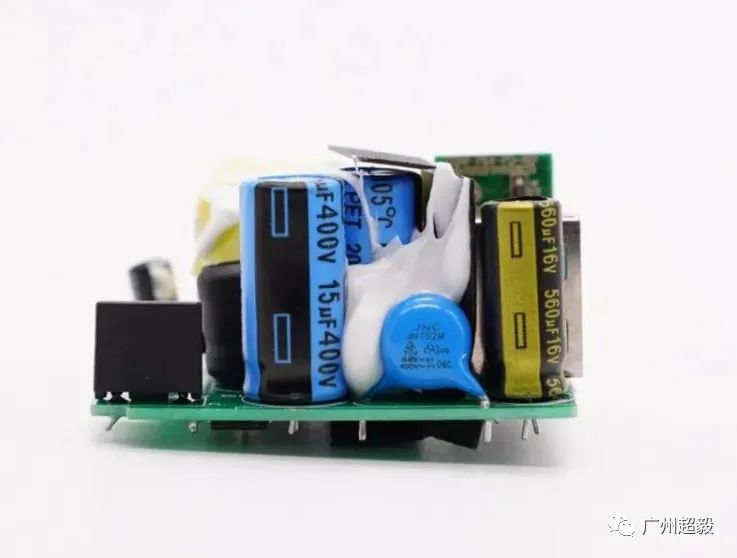

PCB板侧面一览

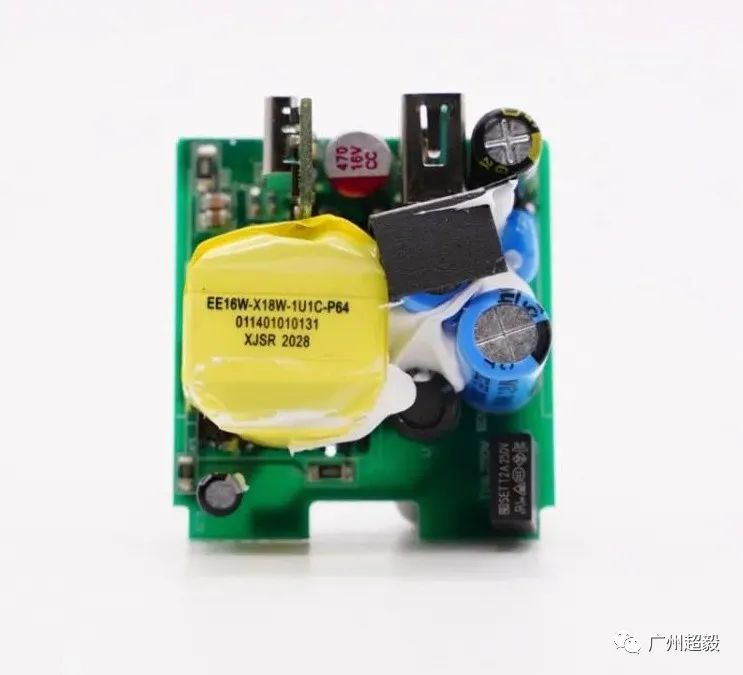

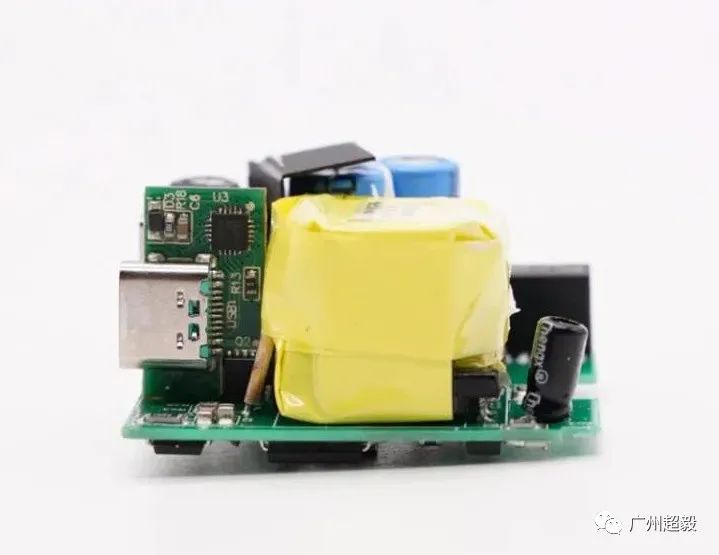

PCB板另一侧一览，变压器由绝缘马拉胶带包裹。

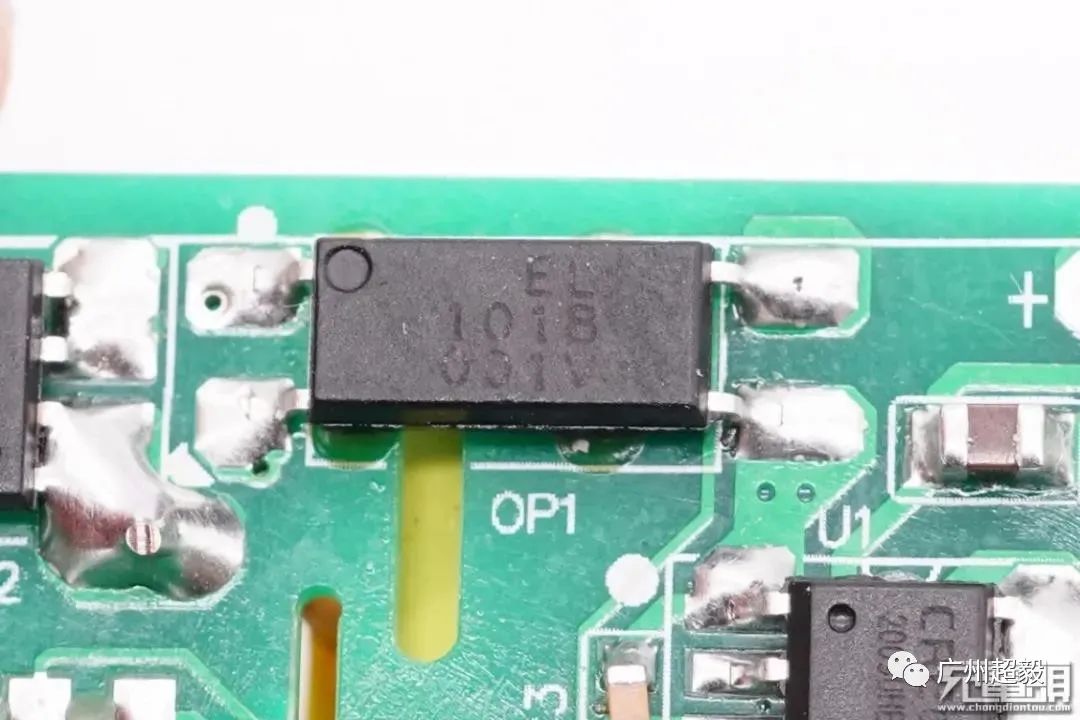

亿光EL1018光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

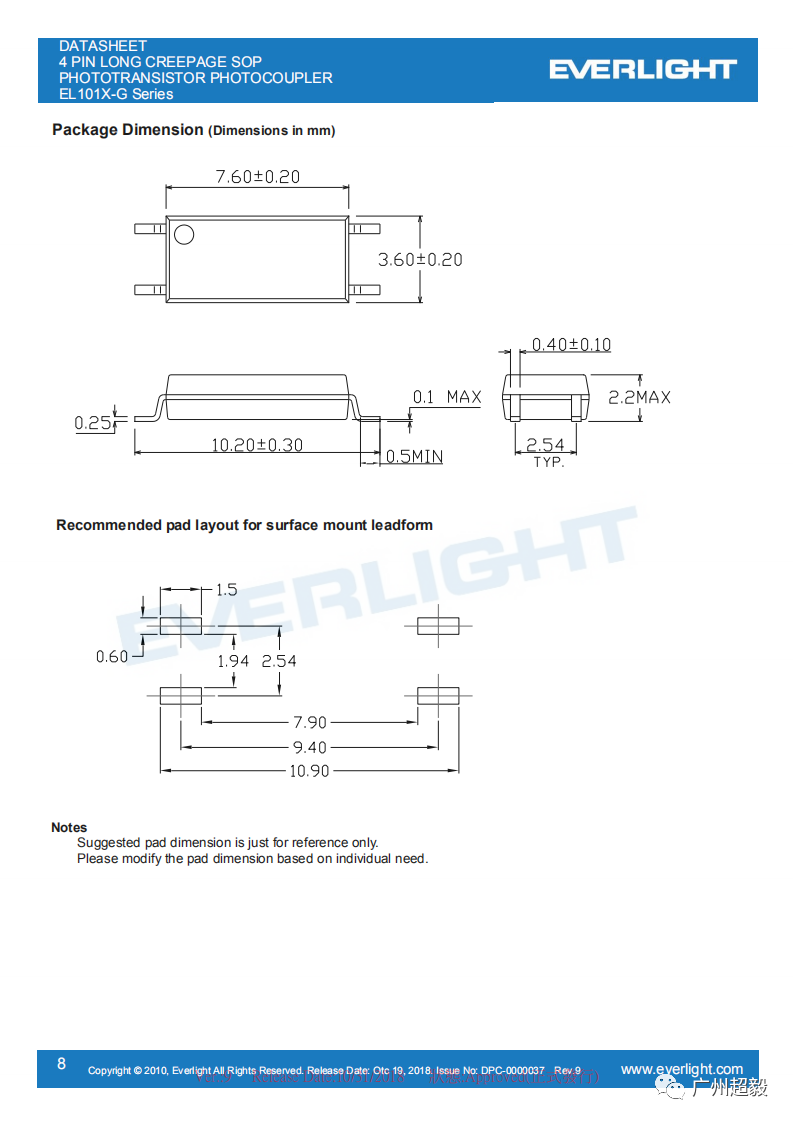

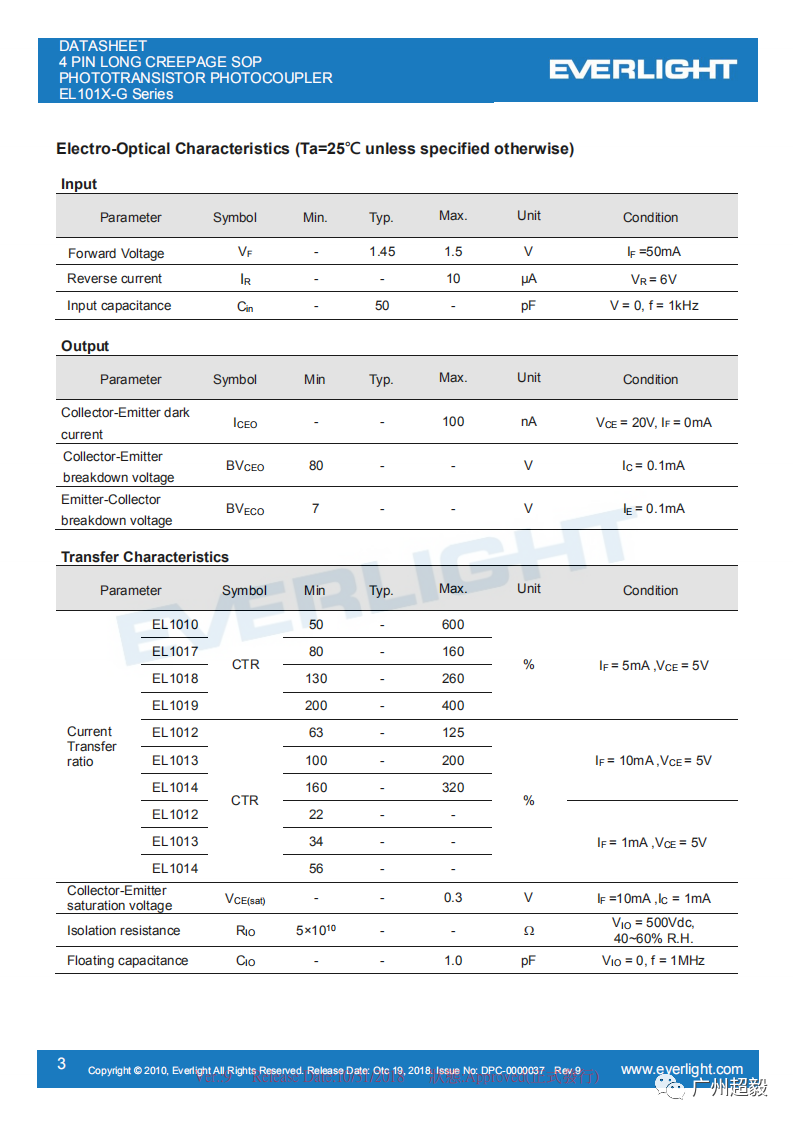

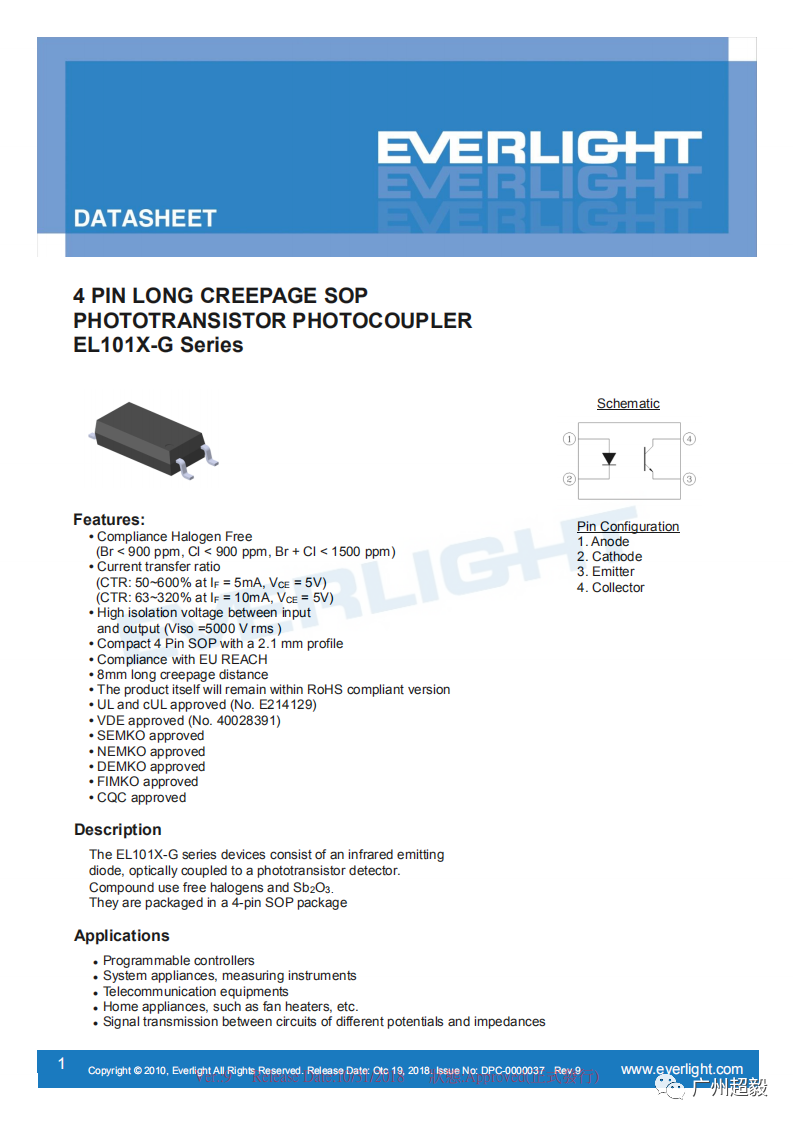

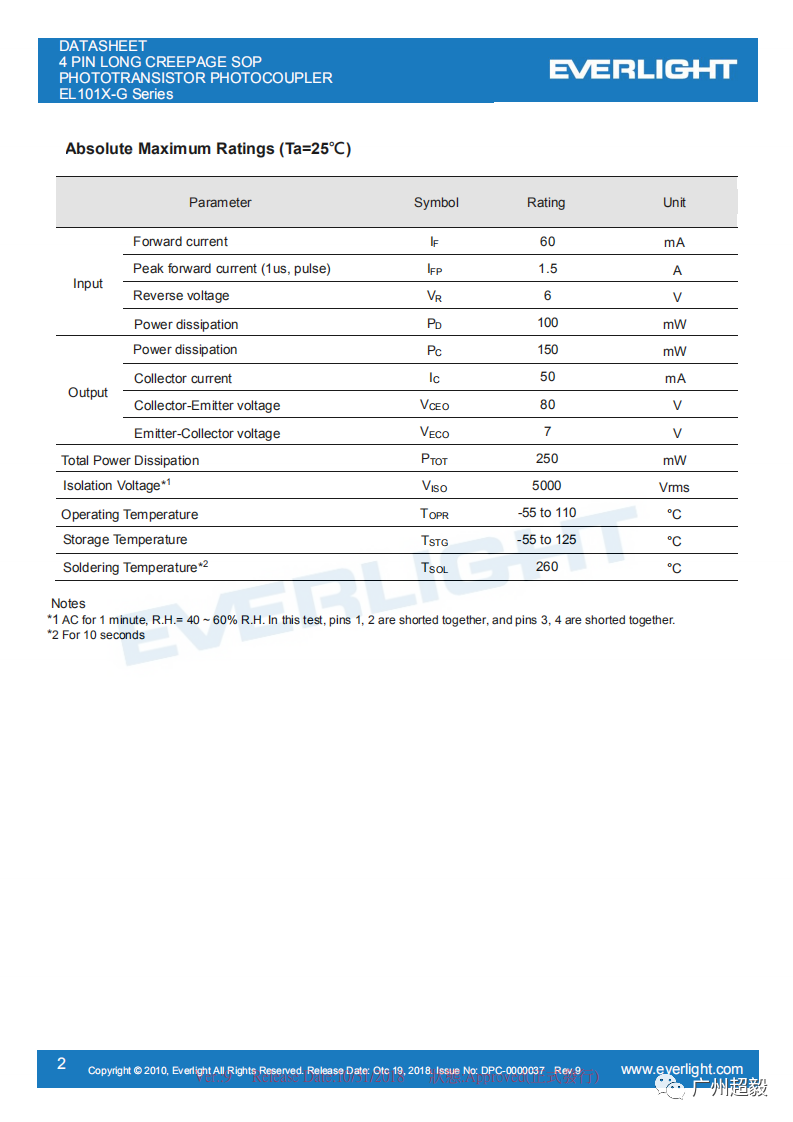

EL101X-G系列光耦器件由红外发射二极管组成，光学耦合到光电晶体管探测器上。部分规格书如下：

（如需EL1018光耦样品测试、规格书资料、应用技术咨询等，请联系超毅电子）

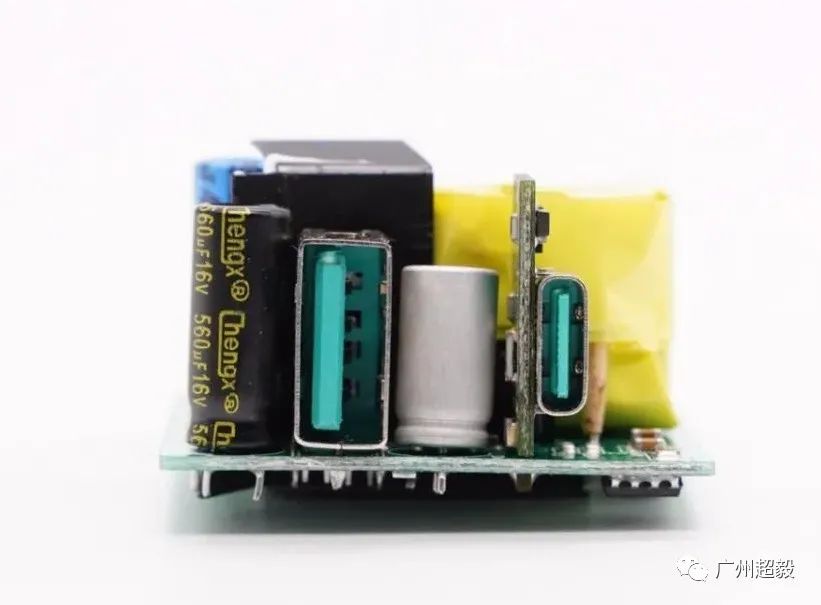

输出端一览，USB-A母座垂直焊接，USB-C母座使用小板垂直焊接，两个母座之间有一颗固态电容滤波。

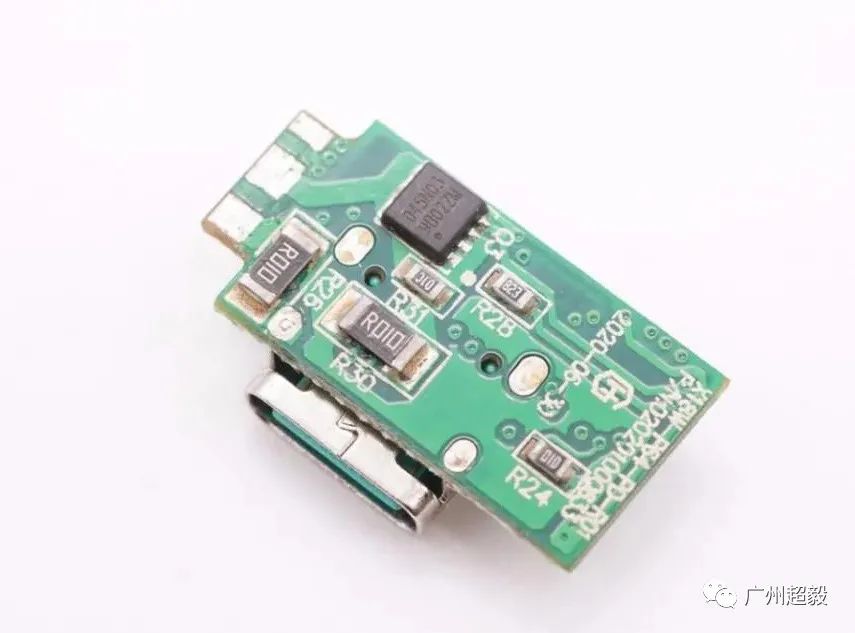

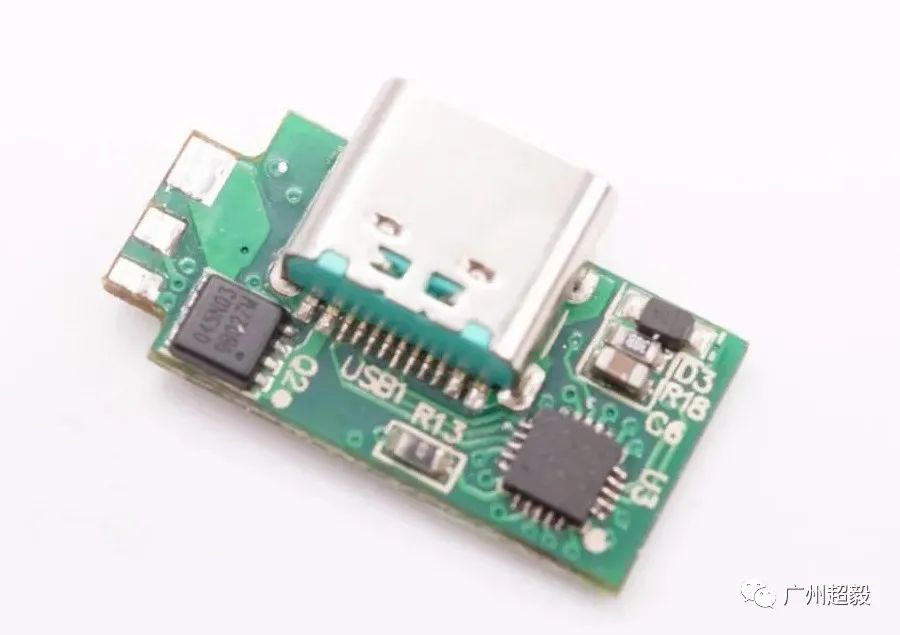

USB-C母座所在小板正面一览，设有协议IC以及输出VBUS开关管。

小板背面还有一颗VBUS开关管和两个电流取样电阻，分别用于两个USB接口过流检测及保护。

通过拆解发现，这款充电器采用亿光EL1018光耦，横跨在初级和次级之间，用于初级次级通信，反馈调节输出电压。

PS:如需EL1018光耦样品测试、规格书资料、应用技术咨询等，请联系超毅电子。
